- Page 2 Informations de contact Si vous avez besoin de contacter ASRock ou si vous souhaitez en savoir plus sur ASRock, veuillez visiter le site Internet d'ASRock : http://www.asrock.com ou contactez simplement votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre un formulaire de demande de support à l'adresse : https://event.asrock.com/tsd.asp...
- Page 3 Contenu Chapitre 1 Introduction 1.1 Contenu de l’emballage 1.2 Spécifications 1.3 Disposition de la carte mère 1.4 Panneau E/S 1.5 Diagramme fonctionnel Chapitre 2 Installation 2.1 Installation de l'unité centrale 2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale 2.3 Installation des modules de mémoire (DIMM) 2.4 Connexion à...
- Page 4 2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi 2.17 Guide d'installation du module SSD M.2 (M2_1) 2.18 Guide d'installation du module SSD M.2 (M2_2)

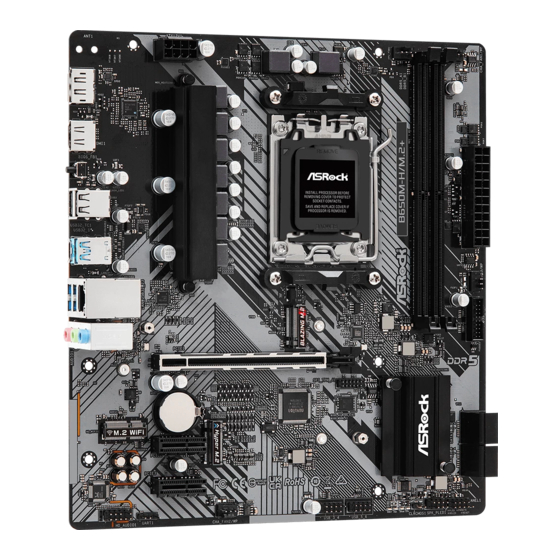

- Page 6 Nous vous remercions d’avoir acheté cette carte mère ASRock B650M-H/M.2+, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
- Page 7 • Prend en charge les modules de mémoire Extreme Memory Profile (XMP) et EXTended Profiles for Overclocking (EXPO). * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) Fente d’exten- Processeur :...
- Page 8 B650M-H/M.2+ Audio • Audio 7.1 CH HD (Codec audio Realtek ALC897) • Audio Nahimic Réseau local • Gigabit LAN 10/100/1000 Mo/s • Realtek RTL8111H • 1 x USB 3.2 Gen1 Type- C (à l’arrière) • 5 x USB 3.2 Gen1 Type-A (3 à l’arrière, 2 à l’avant) • 6 x USB 2.0 (2 à...
- Page 9 • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
- Page 10 B650M-H/M.2+ 1.3 Disposition de la carte mère...
- Page 11 No. Description Connecteur d’alimentation ATX 12V (ATX12V1) Connecteurs pour ventilateur de processeur (CPU_FAN1) 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1) Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/ Connecteur d’alimentation ATX (ATXPWR1) Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN3/ Embase USB 3.2 Gen1 (USB32_4_5) Embase SPI TPM (SPI_TPM_J1) Connecteurs SATA3 (SATA3_2)(supérieur), (SATA3_1)(inférieur)
- Page 12 B650M-H/M.2+ 1.4 Panneau E/S No. Description No. Description Port LAN RJ-45* Port USB 3.2 Gen1 Type-C (UB32_TC1) Entrée ligne (voyant bleu)** Ports USB 2.0 (USB_12) Haut-parleur frontal (Ligne)** Bouton BIOS Flashback Microphone (Rose)** Port HDMI Ports USB 3.2 Gen1 Type-A (USB32_23) DisplayPort 1.4 Port USB 3.2 Gen1 Type-A (USB32_1) * Chaque port LAN possède deux voyants LED.
- Page 13 1.5 Diagramme fonctionnel...
- Page 14 B650M-H/M.2+ Chapitre 2 Installation Il s'agit d'une carte mère de format Micro ATX. Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère puisse être insérée. Précautions avant l’installation Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de modifier les paramètres de la carte mère.
- Page 15 2.1 Installation de l'unité centrale 1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, vérifiez si le capuchon PnP est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont tordues dans le logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus.
- Page 16 B650M-H/M.2+ Placez délicatement l'unité centrale en la maintenant aussi droit que possible. Ne le laisser pas tomber.
- Page 17 Assurez-vous que l'unité centrale est alignée avec le logement avant de la verrouiller en place. Assurez-vous que la plaque de couverture noire est toujours en place jusqu'à ce qu'elle se détache lors de la fermeture du levier du logement. Veuillez conserver le couvercle si le processeur est retiré. Le couvercle doit être remis en place si vous souhaitez renvoyer la carte mère pour un service après-vente.
- Page 18 B650M-H/M.2+ 2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre l'unité...
- Page 20 B650M-H/M.2+ Installation du dispositif de refroidissement de l'unité centrale (Type 2)
- Page 22 B650M-H/M.2+ +12V * Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.
- Page 23 Installation du dispositif de refroidissement de l'unité centrale (Type 3)
- Page 24 B650M-H/M.2+...
- Page 25 *Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.
- Page 26 B650M-H/M.2+ 2.3 Installation des modules de mémoire (DIMM) Cette carte mère offre deux emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal. 1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).
- Page 28 B650M-H/M.2+ 2.4 Connexion à l’embase du panneau avant Fils du panneau avant Embase du panneau système Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Page 29 2.5 Installation de la protection du panneau d'E/S...
- Page 30 B650M-H/M.2+ 2.6 Installation de la carte mère...
- Page 31 2.7 Installation des disques SATA Lecteur optique Lecteur SATA Câble de données SATA...
- Page 32 B650M-H/M.2+ Connecteur SATA Connecteur de données SATA...
- Page 33 2.8 Installation d'une carte graphique CLICK!
- Page 34 B650M-H/M.2+ Fentes d'extension (Fentes PCIe) La carte mère possède 3 fentes PCI Express. Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.
- Page 35 2.9 Connexion des périphériques...
- Page 36 B650M-H/M.2+ 2.10 Connexion des connecteurs d'alimentation...
- Page 37 2.11 Mise sous tension...
- Page 38 B650M-H/M.2+ 2.12 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
- Page 39 2.13 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau système (PANNEAU 1 9-broches) (voir p.5, No.
- Page 40 B650M-H/M.2+ Embase LED d’alimentation et de haut-parleur (SPK_PLED1 7-broches) (voir p.5, No. 12) Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Connecteurs Serial ATA3 Angle droit: (SATA3_1) (voir p.5, No.
- Page 41 Embases USB 2.0 (USB_3_4 9-broches) (voir p.5, No. 16) (USB_5_6 9 broches) (voir p.5, No. 15) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. USB_3_4 USB_PWR DUMMY USB_PWR USB_5_6 USB_PWR DUMMY USB_PWR Embase USB 3.2 Gen1 (USB32_4_5 19-broches) (voir p.5, No.
- Page 42 B650M-H/M.2+ Embase audio du panneau frontal (HD_AUDIO1 9-broches) (voir p.5, No. 18) Cette embase sert au branchement des appareils audio au panneau audio frontal. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
- Page 43 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP 4-broches) (voir p.5, No. 4) (CHA_FAN2/WP 4-broches) (voir p.5, No. 17) (CHA_FAN3/WP 4-broches) (voir p.5, No. 6) Cette carte mère est dotée de trois connecteurs pour ventilateur de châssis à refroi- dissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à...
- Page 44 B650M-H/M.2+ Connecteur du ventilateur du processeur (CPU_FAN1 4-broches) (voir p.5, No. 2) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3. CPU_FAN1 +12V CPU_F...
- Page 45 Connecteur d’alimentation ATX 12 V (ATX12V1 8-broches) (voir p.5, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5. *Avertissement : Veuillez vérifier que le cordon d'alimentation connecté...
- Page 46 B650M-H/M.2+ 2.14 Boutons intelligents La carte mère est équipée d'un bouton intelligent : Bouton BIOS Flashback permettant aux utilisateurs de flasher le BIOS. Bouton BIOS Flashback (BIOS_FB1) (voir p.7, No. 9) Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS. BIOS_FB1 Port BIOS Flashback USB...
- Page 47 La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur. Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé...
- Page 48 B650M-H/M.2+ 2.15 Post Status Checker Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l’ o rdinateur. Il émet une lumière rouge pour indiquer si l’unité centrale, la mémoire, la carte VGA ou le stockage ne fonctionnent pas correctement. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.
- Page 49 2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le socket M.2 (clé E), prend en charge les modules Wi-Fi/BT PCIe type 2230. * Le socket M.2 ne prend pas en charge les SSD SATA M.2. Installation du module WiFi/BT Étape 1 Préparez un module de type 2230...
- Page 50 B650M-H/M.2+ Étape 3 Insérez délicatement le module WiFi PCIe WiFi/BT dans le socket M.2. Gardez à l’ e sprit que le module ne rentre que dans un seul sens. Étape 4 Serrez la vis avec un tournevis pour fixer le module en place. Ne serrez pas trop la vis, au risque d’...
- Page 51 2.17 Guide d'installation du module SSD M.2 (M2_1) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le socket Blazing M.2 (M2_1, clé M) supporte le mode PCIe Gen5x4 (128 Go/s) de type 2280. Installation d’un module SSD M.2 Étape 1 Préparez un module SSD M.2 et une...
- Page 52 Ne serrez pas trop la vis, au risque d’ e ndommager le module. NUT2 NUT1 Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez visiter notre site Web : http://www.asrock.com...
- Page 53 2.18 Guide d'installation du module SSD M.2 (M2_2) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_2, Key M) supporte le mode PCIe Gen4x4 (64 Gb/s) de type 2260/2280. Installation d’un module SSD M.2 Étape 1 Préparez un module SSD M.2 et une...
- Page 54 Ne serrez pas trop la vis, au risque d’ e ndommager le module. NUT2 NUT1 Pour les dernières mises à jour de la liste de prise en charge des modules SSD M.2, veuillez visiter notre site Web : http://www.asrock.com...
- Page 55 En ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualité...
- Page 56 : http://www.asrock.com ASRock suit le concept de conception écologique pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementa- tions environnementales mondiales. De plus, ASRock divulgue les informations pertinentes en fonction des exigences réglementaires.
