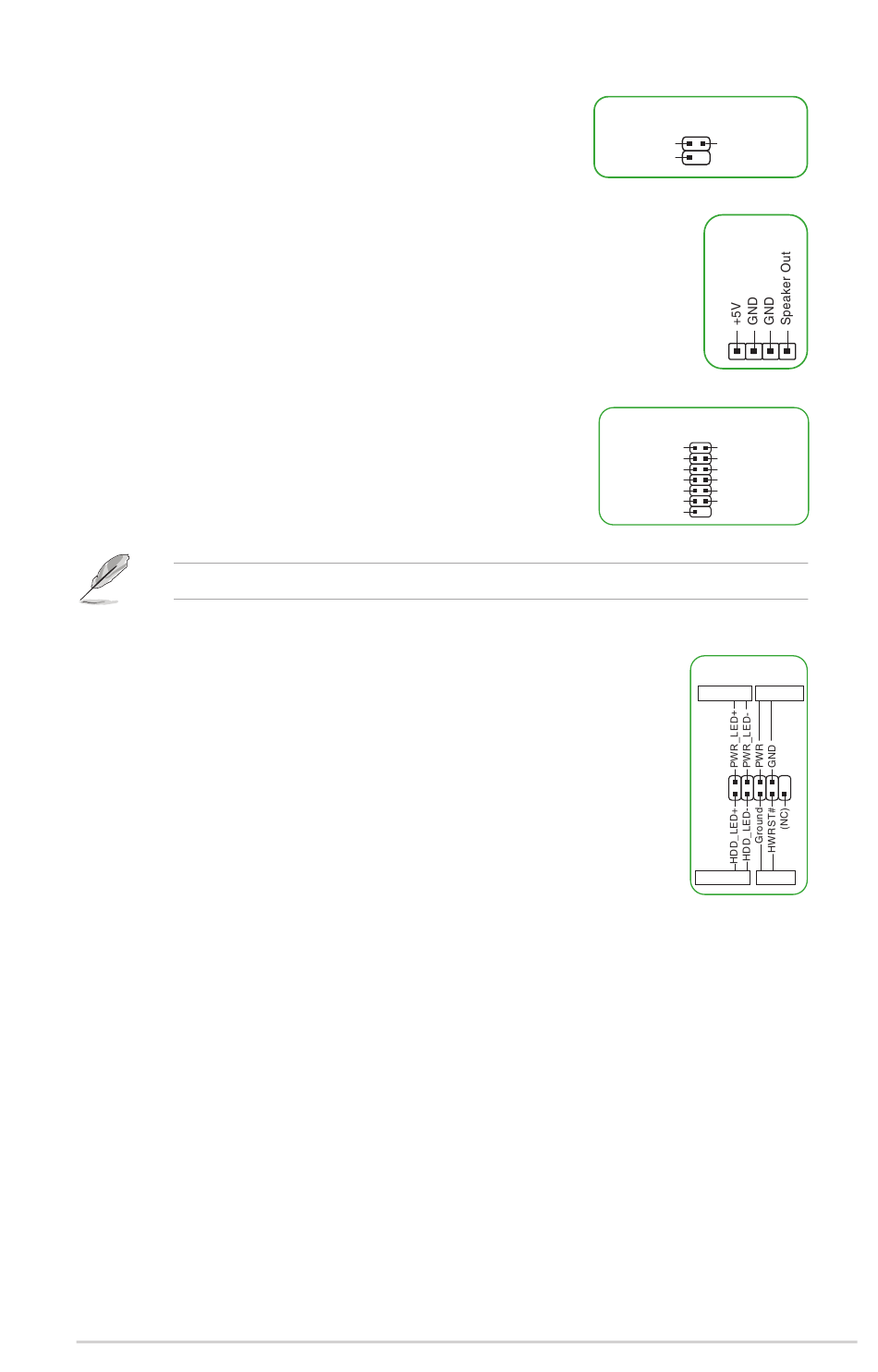

15. Connecteur SMBus
Le connecteur SMBus (System Management Bus) vous permet de
connecter un périphérique SMBus. Ce connecteur est généralement
utilisé pour la communication entre le système et les processus de
gestion de l'alimentation.
16. Connecteur pour haut-parleur
Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit
haut-parleur vous permet d'entendre les bips d'alerte système.
17. Connecteur SPI TPM
Ce connecteur intègre un système TPM (Trusted Platform Module) avec
une interface SPI (Serial Peripheral Interface), permettant le stockage
sécurisé de vos clés de cryptage, certificats numériques, mots de passe
et données. Un système TPM aide aussi à accroître la sécurité d'un
réseau, protéger les identités numériques et garantir l'intégrité de la
plateforme.
Le module SPI TPM est vendu séparément.
18. Connecteur panneau système 10-1 broches
Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.
•
Connecteur pour LED d'alimentation système (+PWR_LED-)
Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation
système. La LED d'alimentation système s'allume lorsque vous démarrez le
système et clignote lorsque ce dernier est en veille.
•
LED d'activité du périphérique de stockage (+HDD_LED-)
Ce connecteur à 2 broches vous permet de connecter la LED d'activité
du périphérique de stockage. LED d'activité du périphérique de stockage
s'allume ou clignote lorsque des données sont lues ou écrites sur le support
de stockage.
•
Bouton d'alimentation/arrêt piloté (PWR_BTN)
Ce connecteur à 2 broches vous permet de connecter le bouton d'alimentation du système.
Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou
mode soft-off (selon les paramètres du système d'exploitation).
•
Connecteur pour bouton de réinitialisation (RESET)
Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis.
Appuyez sur ce bouton pour redémarrer le système
PRIME H610I-PLUS
SMBUS
SMBUS_CLK
SMBUS_DATA
GND
PIN 1
SPEAKER
PIN 1
TPM
PIN 1
VCCSPI
S_SPI_TPM_IRQ#
S_PLTRST#
S_SPI_TPM_CS2#
NC
TPM_DETECT_L
+3V_SPI
GND
F_SPI_CS0#_R
T_SPI_CLK
T_SPI_MISO
SPI_MOSI
F_SPI_HOLD#_R
F_PANEL
+PWR_LED-
PWR_BTN
PIN 1
+HDD_LED-
RESET
1-5
