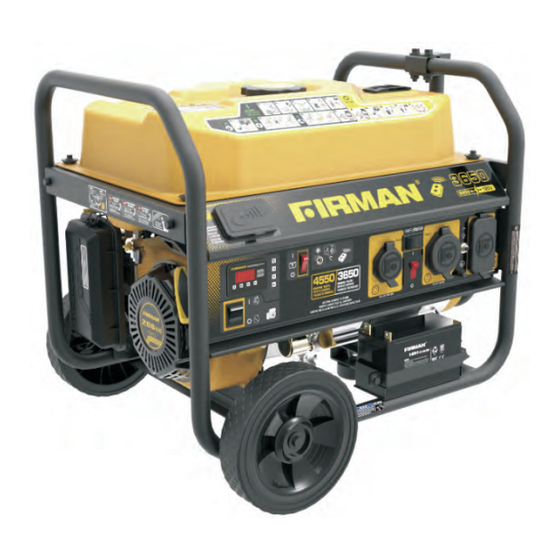

MANUEL DE PROPRIÉTAIRE
DU GÉNÉRATEUR PORTABLE
IMPORTANT:
Enregistrez l'information du produit comme référence lors de la commande
de pièces ou d'obtenir la couverture de garantie.
NE PAS RETOURNEZ
AU MAGASIN!
APPELEZ-NOUS D'ABORD!
NUMÉRO D'URGENCE DU CLIENT
1-844-347-6261
POUR LES QUESTIONS OUR
SERVICE INFORMATION
lisez toutes les précautions et instructions de sécurité avec
grand soin avant d'opérer l'équipement.
Assurez que le moteur s'arrête et le niveau avant d'appliquer
aucun entretien ou service.
NUMÉRO DE MODÈLE
P03612
Numéro en Série:
Date D'achat:
P/N:336745461 Rev:03
Niveau:00
