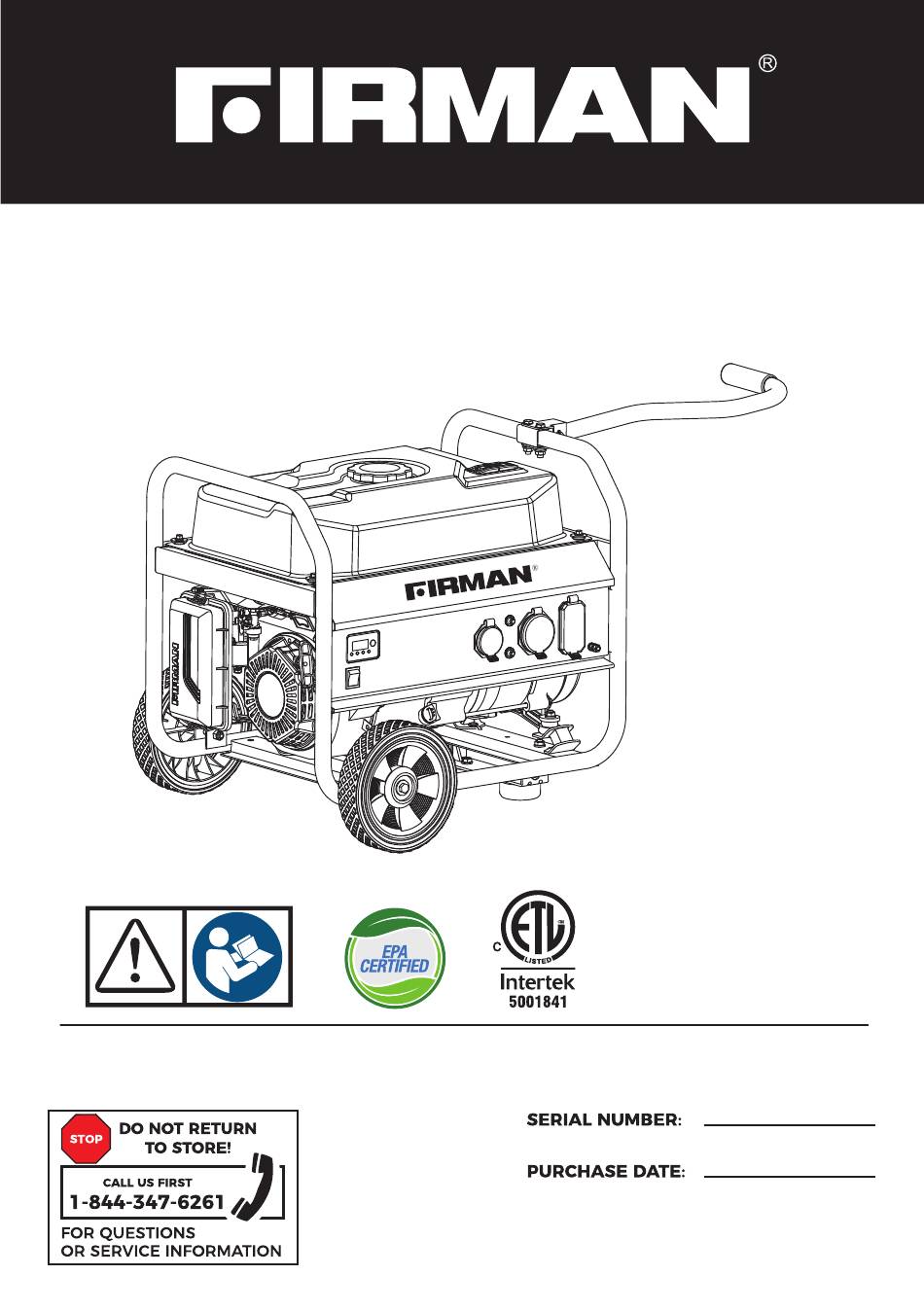

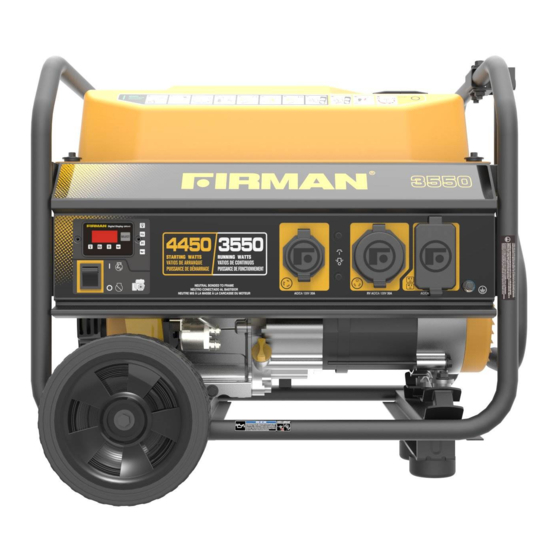

- Page 1 MANUEL D’UTILISATION GASOLINE PORTABLE GENERATOR NUMERO MODELE P03602 Rév. :01 Enregistrez les informations du produit pour référence lors de la commande de pièces ou de l’obtention d’une couverture de garantie. P/N:336745450 Rev:10...
-
Page 2: Table Des Matières
Enregistrez votre groupe électrogène FIRMAN en ligne sur www.firmanpowerequipment.com INTRODUCTION Merci d’avoir acheté un groupe électrogène FIRMAN. Vous avez choisi un produit de haute qualité, conçu avec précision et testé pour vous offrir des années de parfait fonctionnement. Cette génératrice est conçue pour fonctionner seulement avec l'essence sans plomb. -
Page 3: Introduction
INTRODUCTION SIGNALISATION DANGER AVERT. ATTENTION NOTE Indique un danger qui, Indique un danger qui, Indique des informations Indique un danger qui, s’il n’est pas évité, considérées comme s’il n’est pas évité, s’il n’est pas évité, pourrait entraîner des importantes, mais entraînera des pourrait entraîner des blessures modérées. -
Page 4: Exigences De Conformité
Ce générateur extérieur peut être utilisé pour alimenter des éléments extérieurs à l'aide de rallonges. Note : Si vous avez des questions sur l’utilisation prévue de ce groupe électrogène, contactez le service client de FIRMAN. Ce groupe électrogène est conçu pour être utilisé uniquement avec des pièces autorisées par FIRMAN. - Page 5 INTRODUCTION 1. Utilisez uniquement des cordons d’alimentation mis à la terre, utilisables en extérieur et adaptés à vos charges. Pour fournir de l’énergie à l’aide de cordon d’alimentation Calibre Minimal, Utilisation Extérieur Ampérage Total Up to 50 FT (15m) Jusqu’à 13A Jusqu’à...
-
Page 6: Caractéristiques Et Commandes
5- Soupape de carburant Poignée Filtre à air 15- Autocollant de données / Moteur FIRMAN OHV 208cc Numéro de série Démarreur à rappel *Nous travaillons en permanence pour améliorer nos produits. Par conséquent, le produit joint peut différer légèrement de l’image. - Page 7 CARACTERISTIQUES ET COMMANDES Français Service client : 1-844-FIRMAN1...
- Page 8 CARACTERISTIQUES ET COMMANDES Français Service client : 1-844-FIRMAN1...
- Page 9 CARACTERISTIQUES ET COMMANDES Français Service client : 1-844-FIRMAN1...
-
Page 10: Panneau De Contrôle
CARACTERISTIQUES ET COMMANDES Panneau de Contrôle NOTE : La puissance totale en sortie pour toutes les prises ne doit pas dépasser la valeur nominale indiquée sur la autocollant de données. 1. Interrupteur du moteur — Mettez l’interrupteur en position ON (l) et tirez sur le lanceur à rappel pour démarrer la génératrice. -
Page 11: Emplacement
FONCTIONNEMENT 1.Emplacement DANGER ! Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un gaz toxique qui tue en quelques minutes. Vous ne pouvez ni le sentir, ni le voir (inodore et incolore). Même si vous ne sentez pas les gaz d’échappement, vous pourriez quand même être exposé... -
Page 12: Réduire Les Risques D'incendie
FONCTIONNEMENT Réduire Les Risques D’incendie AVERTISSEMENT! La chaleur/les gaz d’échappement pourraient enflammer des matériaux combustibles, des structures ou endommager le réservoir de carburant, provoquant ainsi un incendie qui pourrait entrainer des blessures graves, voire la mort. • Gardez le groupe électrogène à au moins 1.5 m de toute structure, arbre ou végétation de plus de 30 cm de haut. -
Page 13: Huile Et Essence
2. Huile Et Essence Ajout De L’huile Moteur Nous recommandons l’utilisation de l’huile FIRMAN SAE 10W-30 API SJ pour avoir les meilleures performances possibles. D’autres huiles de haute qualité (API SJ ou supérieures) sont également acceptables. N’utilisez aucun additif d’huile spécial. La température ambiante détermine la viscosité... -
Page 14: Arrêt Automatique Sur Niveau D'huile Bas
Assurez-vous que le carter est rempli d’huile jusqu’à la limite supérieure (H). Ne faites pas fonctionner le moteur tant que le problème de niveau d’huile n’est pas réglé. Contactez le service client Firman si nécessaire. Ajout Du Carburant AVERTISSEMENT ! Le carburant et ses vapeurs sont extrêmement inflammables, ce qui... -
Page 15: Fonctionnement En Haute Altitude
Pour un fonctionnement en haute altitude, FIRMAN peut fournir un jet de carburateur spécialement conçu pour les hautes altitudes. Le jet alternatif et les instructions d’installation peuvent être obtenus en contactant le support client de FIRMAN. -
Page 16: Démarrage Du Groupe Électrogène À L'essence
FONCTIONNEMENT 3. Démarrage Du Groupe Électrogène À L’essence 1. Avant de démarrer le groupe électrogène, vérifiez qu’il n’y a pas de pièces desserrées ou manquantes et qu’il n’y ait pas eu de dommages pendant le transport. Assurez-vous que la bougie d’allumage, le silencieux, le bouchon de carburant et le filtre à... - Page 17 FONCTIONNEMENT 7. Tirez lentement sur le cordon de démarrage jusqu’à ce qu’une résistance se fasse sentir, puis tirez rapidement et d’un coup pour démarrer le moteur. 8. Ne pas utiliser le starter pendant longtemps. Dès que le moteur démarre et chauffe un peu, déplacez lentement le starter vers la position RUN.
-
Page 18: Connexion Des Charges Électriques
FONCTIONNEMENT 4. Connexion Des Charges Électriques Ce groupe électrogène a été testé et ajusté pour gérer sa pleine charge. Le voltage est régulé à l’aide d’un régulateur de tension automatique (AVR). Le réajustement de cet AVR mettra fin à la garantie. AVERTISSEMENT ! La tension du groupe électrogène peut provoquer un choc électrique ou des brûlures entraînant des blessures graves, voire la mort. -
Page 19: Arrêt Du Groupe Électrogène
FONCTIONNEMENT 5. Arrêt Du Groupe Électrogène 1. Éteignez et débranchez toutes les charges électriques (appareils). N’arrêtez jamais le groupe électrogène avec des appareils électriques branchés et allumés. Ne jamais arrêter le moteur en plaçant le starter en position de démarrage. Laissez le groupe électrogène fonctionner à... -
Page 20: Entretien - Rangement
Entretien - Rangement CALENDRIER D’ENTRETIEN Chaque Quotidien Chaque Chaque premièr (avant PIECE NOTES heures usage) heures heures (annuel) heures Bougie Vérifiez l’état. Ajustez et nettoyez. √ Remplacez si nécessaire. d’allumage Vérifier le niveau d’huile. √ Huile moteur Remplacez √ √ Nettoyez. -
Page 21: Transport Du Groupe Électrogène
(H) sur la jauge d’huile. DRAIN PLUG NOTE : Nous recommandons d’utiliser l’huile FIRMAN SAE 10W-30 API SJ pour de meilleures performances. D’autres huiles de haute qualité (API SJ ou supérieures) sont acceptables. Voir Huile et essence. Français... -
Page 22: Entretien Du Filtre À Air
Entretien - Rangement Entretien Du Filtre À Air (a) Retirez soigneusement l’élément en mousse du filtre à air et lavez-le uniquement avec un détergent liquide et de l’eau. Essorez-le et utilisez un chiffon propre pour le sécher. (b) Saturez l’élément en mousse du filtre à air avec de l’huile moteur propre et mettez-le dans un chiffon propre pour éliminer l’excès d’huile. -
Page 23: Entretien Du Jeu De Soupapes
Entretien - Rangement A- Bougie d’allumage B- Faisceau de bougie ( c) Inspectez la bougie et nettoyez-la avec une brosse métallique avant de la réinstaller. Remplacez si nécessaire. (d) Ajustez l’écart des électrodes de 0.7 à 0.8 mm. (e) Mettez la bougie d’allumage en position et serrez-la à la main pour éviter d’endommager le filetage. (f) Serrez la bougie avec la clé... - Page 24 Entretien - Rangement Rangement À Long Terme Il est important d’empêcher les dépôts de se former dans les composants essentiels du système de carburant tels que le carburateur, les lignes de carburant ou le réservoir pendant le rangement. Les carburants mélangés à l’alcool (appelés gasohol, éthanol ou méthanol) attirent l’humidité, ce qui conduit à...
-
Page 25: Entretien Du Groupe Électrogène
3. Retirez soigneusement les dépôts de carbone du pare-étincelles avec une brosse métallique. 4. Remplacez le pare-étincelles si nécessaire. Si des pièces de rechange sont nécessaires, assurez-vous d’utiliser uniquement des pièces d’origine FIRMAN. 5. Positionnez le pare-étincelles sur le silencieux et fixez-le en utilisant les vis. -
Page 26: Dépannage - Spécifications
3. Remplissez le carter d’huile au niveau approprié 3. Niveau d'huile bas. et placez le groupe sur une surface plane. Pour tout autre problème, veuillez contacter un revendeur agréé ou le service client Firman. Français Service client : 1-844-FIRMAN1... -
Page 27: Spécifications
Dépannage - Spécifications SPÉCIFICATIONS Modèle P03602 Watts au démarrage 4550 3650 Watts en fonctionnement* 120V Tension nominale Fréquence nominale Phase 60Hz Phase Régulateur de tension Puissance Brossé Type d’alternateur Moteur FIRMAN Type de moteur Monocylindre, 4 temps OHV refroidi par air Cylindré... - Page 28 PARTS DIAGRAM AND PART LIST P03602 PARTS DIAGRAM Français Service client : 1-844-FIRMAN1...
- Page 29 208cc ENGINE PARTS DIAGRAM Français Service client : 1-844-FIRMAN1...
- Page 30 Schéma de pièces – Liste de pièces – Schéma de câblage Groupe électrogène P03602 N° Nb. pièce Description N° Nb. pièce Description 336713500 Moteur Firman 208cc 336713551 Soupape de carburant Garde, Muff. Capuchon en caoutchouc 2 336713552 336713501 Cadre 336713553...
- Page 31 Schéma de pièces – Liste de pièces – Schéma de câblage FIRMAN 208cc Moteur N° Nb. pièce Description N° Nb. pièce Description Assemblage De Carter. Carburateur 336723500 336723553 336723501 336723554 Gskt., Filtre A Air Goupilles De Positionnement Capteurs, Huile Moteur...
- Page 32 Schéma de pièces – Liste de pièces – Schéma de câblage Français Service client : 1-844-FIRMAN1...
-
Page 33: Comment Commander Des Pièces De Rechange
FIRMAN GENERATOR enregistrera la garantie dès la réception de votre carte d’enregistrement de garantie et une copie de votre ticket de caisse de l’un des magasins de vente de produits FIRMAN comme preuve d’achat. Veuillez soumettre votre enregistrement de garantie et votre preuve d’achat dans les dix (10) jours qui suivent la date d’achat. -
Page 34: Installation, Utilisation Et Entretien
Limites De La Garantie Implicite Et Des Dommages Indirects FIRMAN décline toute obligation de couvrir toute perte de temps, utilisation de ce produit, fret ou toute réclamation accessoire ou consécutive par quiconque d’utiliser ce produit. CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS LES GARANTIES D’APTITUDE OU D’ADEQUATION DES MARCHANDS A UN USAGE PARTICULIER. -
Page 35: Garantie Du Système De Contrôle Des Émissions
FIRMAN vous recommande de conserver tous les reçus couvrant la maintenance de votre SORE et de l’équipement à moteur, mais FIRMAN ne peut refuser la couverture de la garantie uniquement pour le manque de reçus ou pour votre incapacité à assurer l’exécution de tous les entretiens programmés. - Page 36 (8) Tout au long de la période de garantie des émissions définie au paragraphe (b) (2), FIRMAN maintiendra un approvisionnement en pièces de rechanges suffisant pour répondre à la demande prévue pour ces pièces.
- Page 37 FIRMAN POWER EQUIPMENT INC. 8716 W. LUDLOW DR. SUITE #6 PEORIA, AZ 85381 All rights reserved. Any reprinting or unauthorized use 1-844-347-6261 without the written permission is expressly prohibited. WWW.FIRMANPOWEREQUIPMENT.COM P/N:336745450 Rev:10...
