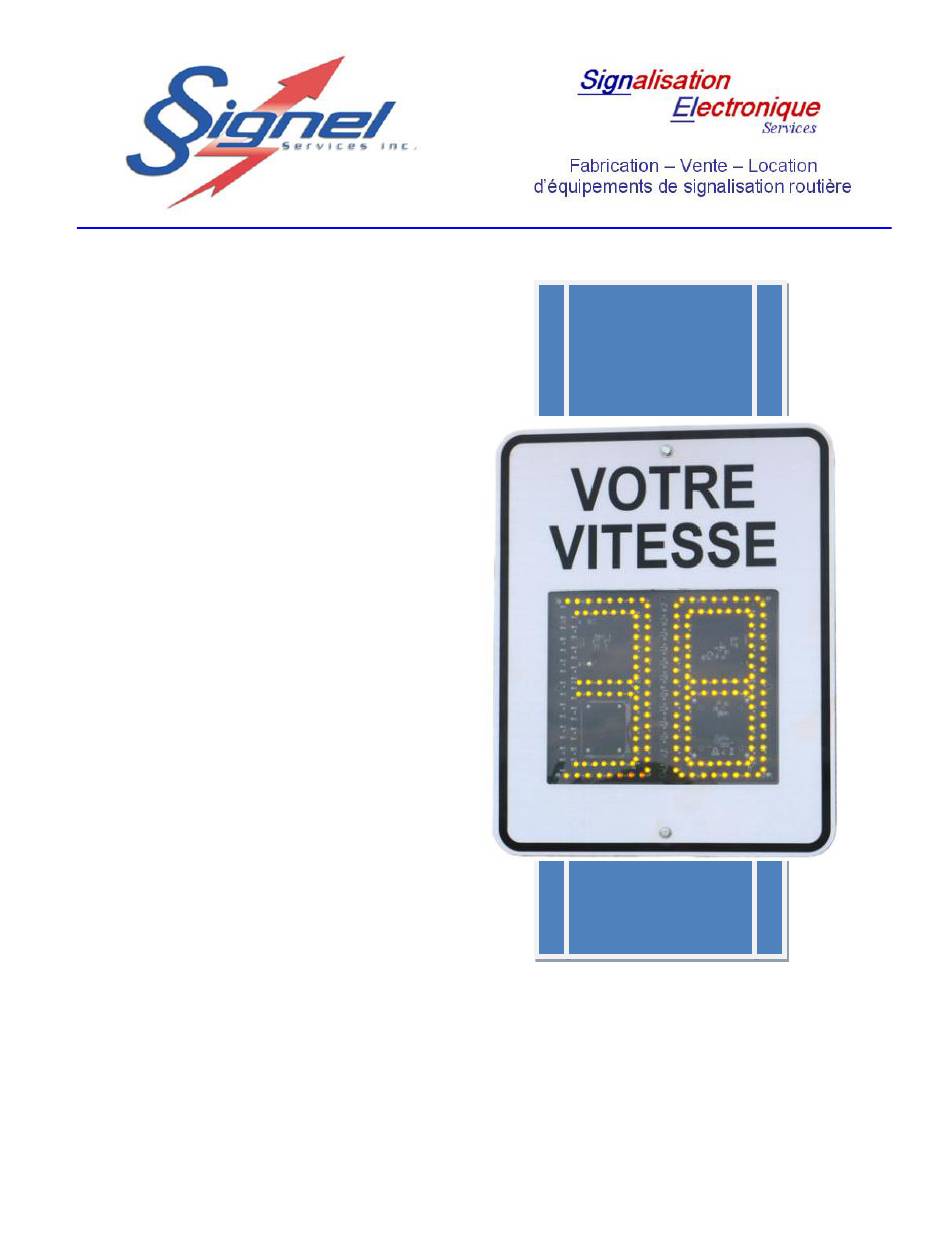

- Page 1 ’ ANUEL DE L UTILISATEUR ADAR EDAGOGIQUE RAD52 SIGNEL Services...
- Page 2 ANUEL DE L UTILISATEUR Table des matières DESCRIPTION DE L’ÉQUIPEMENT ................4 1.1 Afficheur radar, RAD52 ..................... 4 1.2 Alimentation du radar ....................7 1.2.1 Alimentation sur secteur 120VAC, RAD52A............7 1.2.2 Alimentation sur luminaire 347VAC, RAD52B ............7 1.2.3 Alimentation solaire, RAD52S ................8 INSTALLATION ET MISE EN MARCHE ..............
- Page 3 Figure 1-3 Connexion électrique au radar et emplacement de l’interrupteur ...... 5 Figure 1-4 Bloc d’alimentation, PSP100 ................8 Figure 2-1 Installation RAD52 ..................10 Figure 2-2 Installation PSP050 ..................11 Figure 2-3 Interrupteur de réglage et aimant ..............13 MU-RAD52-R0 700 Montée Monette RR 1, St-Mathieu-de-Laprairie (Québec), Canada, J0l 2H0...
- Page 4 ’ ESCRIPTION DE L ÉQUIPEMENT Le système radar pédagogique RAD52 est une mesure efficace d’apaisement de la circulation. Le radar incite les automobilistes à réduire leur vitesse en informant le conducteur de façon immédiate et à haute visibilité. 1.1 A...
- Page 5 ’ RAD52 ANUEL DE L UTILISATEUR Figure 1-2 Positionnement de l'aimant d'activation d'interrupteur Figure 1-3 Connexion électrique au radar et emplacement de l’interrupteur MU-RAD52-R0 700 Montée Monette RR 1, St-Mathieu-de-Laprairie (Québec), Canada, J0l 2H0 5/16 Tel: (450) 444-0006, Fax: (450) 444-0045...
- Page 6 ’ RAD52 ANUEL DE L UTILISATEUR Le radar est fourni avec attaches évasées. Les courroies et boucles d’attache sont fournies séparément, selon l’installation particulière. Nous offrons aussi en option des courroies à détachement rapide pour des installations de quelques semaines à quelques mois.
- Page 7 ’ RAD52 ANUEL DE L UTILISATEUR 1.2 A LIMENTATION DU RADAR Le radar est un appareil qui fonctionne en courant continu à une tension 12V. La consommation varie selon l’affichage : • Affichage minimal de nuit – Véhicule détecté : ~150mA •...
- Page 8 ’ RAD52 ANUEL DE L UTILISATEUR 1.2.3 Alimentation solaire, RAD52S L’option solaire, RAD52S fournit la solution indépendante de toute source d’alimentation existante. Il s’agit d’un bloc d’alimentation autonome, incluant panneau solaire 50W, régulateur de charge 10A, une batterie 12V-26Ah ainsi que les éléments de support.
- Page 9 ’ RAD52 ANUEL DE L UTILISATEUR NSTALLATION ET MISE EN MARCHE 2.1 P LACEMENT DES EQUIPEMENTS SUR LA ROUTE Le radar pédagogique doit être installé à une hauteur de 2m à 5m du sol, mesuré du rebord inférieur du caisson.
- Page 10 Pour une installation de l’option solaire pour l’alimentation, il est préférable d’assembler le bloc solaire d’abord. Vous procéderez ainsi de façon moins encombrée, du haut vers le bas. Figure 2-1 Installation RAD52 MU-RAD52-R0 700 Montée Monette RR 1, St-Mathieu-de-Laprairie (Québec), Canada, J0l 2H0...
- Page 11 ’ RAD52 ANUEL DE L UTILISATEUR ’ 2.3 I NSTALLATION DU BLOC D ALIMENTATION SOLAIRE OUTILS REQUIS Clé de serrage 7/16 Tournevis type Pan tête carrée Robertson 6 Tendeur de courroie Multimètre Avant même de quitter l’atelier, contrôlez la tension aux fiches du connecteur d’alimentation et vérifiez que le niveau est supérieur à...
- Page 12 ’ RAD52 ANUEL DE L UTILISATEUR ’ 2.4 I NSTALLATION DES BOITIERS D ALIMENTATION SUR SECTEUR OU LUMINAIRE OUTILS REQUIS Clé de serrage 1/2 Tendeur de courroie Tournevis type Pan tête carrée Robertson 6 Multimètre Procédez à l’installation du boîtier avec son support au fût. La fixation se fait par deux courroies avec boucle de serrage ou alternativement par boulonnage.
- Page 13 ’ RAD52 ANUEL DE L UTILISATEUR 2.5 M ISE EN MARCHE Le radar se met en marche aussitôt que le câble d’alimentation est raccordé et que l’interrupteur du bloc d’alimentation est en position « ON ». Le réglage en usine prévoit une limite de vitesse de 50 km/h par défaut.
- Page 14 ’ RAD52 ANUEL DE L UTILISATEUR RAD52 ICHE TECHNIQUE Radar Précision +/- 1kmh Plage de vitesses saisies 8kmh à 240kmh Portée 150m typ, 250m max Fréquence 24.125 MHz, +/- 100MHz Ouverture de faisceau 12º horizontal, 24º vertical Tension d’alimentation 7.4VDC à 24VDC Identifiant d’homologation...
- Page 15 ’ RAD52 ANUEL DE L UTILISATEUR OTE SUR LE SUR LE ADAR Cet appareil est homologué auprès d’Industrie Canada (IC) pour une opération sans licence. Le fonctionnement est soumis aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences...
- Page 16 Vérifier l’orientation du radar au sens de circulation du trafic. Pour plus d'informations ou du soutien pour le dépannage, contactez notre service apès vente : Signel Services Inc. 700, Montée Monette, Saint-Mathieu, QUÉBEC Canada J0L 2H0 Téléphone : 450 444-0006 Télécopieur : 450 444-0045...
