- Page 2 Ce produit a été fabriqué et vendu sous la responsabilité de CURTIS INTERNATIONAL LTD. RCA, le logo RCA et le logo des deux chiens (Nipper and Chipper) sont des marques utilisées sous licence par CURTIS INTERNATIONAL LTD. – pour plus d’informations www.rca-brand.com.

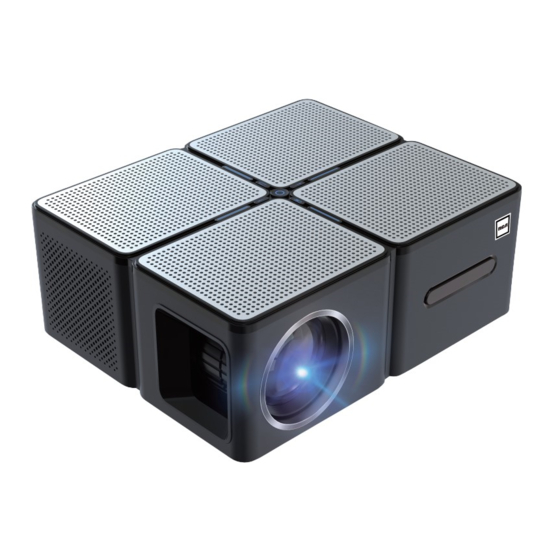

- Page 3 Pour projecteur RCA Full HD Consignes de sécurité importantes 1. Lisez ces instructions. 2. Conservez ces instructions. 3. Tenez compte de tous les avertissements. 4.Suivez toutes les instructions. 5.N'utilisez pas cet appareil près de l'eau. 7. Ne bloquez aucune ouverture de ventilation. Installer conformément aux instructions du fabricant.
- Page 4 Pour projecteur RCA Full HD Avertissements et précautions supplémentaires 1. Ne regardez pas directement la lumière du projecteur. 2. Ne touchez pas l'objectif du projet. 3. L'adaptateur secteur est utilisé comme dispositif de déconnexion et doit rester facilement utilisable pendant l'utilisation prévue. Afin de débrancher complètement l'appareil du secteur, la fiche secteur doit être complètement débranchée de la prise...
- Page 5 Avertissement FCC Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
- Page 6 Table des matières Consignes de sécurité importantes - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P1 Avertissements et précautions supplémentaires - - - - - - - - - - - - - - - - - - - - - -P2 Avertissement FCC - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -P3 Ce qui est inclus - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -P3 Table des matières - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P4...
- Page 7 RETIREZ ET FERMEZ LE COUVERCLE DE L'OBJECTIF Retirez le cache de l'objectif avant d'utiliser Fermez le couvercle de l'objectif lorsque l'appareil n'utilise pas RETIRER RETIRERE REMPLACER COUVRE-OBJECTIF Placer votre projecteur (voir l'image ci-dessous): Table d'avant: Sélectionnez cet emplacement avec le projecteur placé...
- Page 8 POUR RÉDUIRE LA DISTORSION DE L'IMAGE Il est recommandé de déplacer le projecteur aussi près du centre de l'écran Carré/Rectangle Filtrer Projecteur PLACER VOTRE PROJECTEUR AU PLAFOND Lorsque vous installez le projecteur au plafond, achetez un support de projecteur recommandé par un professionnel de l'installation et suivez les instructions fournies avec le support.
- Page 9 AJUSTER LA POSITION VERTICALE Suivez l'image ci-dessous pour ajuster l'emplacement vertical. FILTRER FILTRER PROJECTEUR DIMENSION DIMENSION VERTICALE VERTICALE PROJECTEUR FILTRER DIMENSION VERTICALE PROJECTEUR Ajustez ce bouton (bouton de réglage) RÉGLER LA MISE AU POINT ET LA KEYSTONE Suivez l'image ci-dessous pour régler la mise au point et l'écran trapézoïdal. Anneau de focalisation Puis aiguisez l'image Réglez la mise au point en tournant le bouton...
- Page 10 MENU Projecteur à distance POWER ON Alimentation : Appuyez pour allumer. HOME MENU Appuyez deux fois pour éteindre. Muet : Appuyez pour couper le volume. VOL+ /VOL- : Appuyez pour régler le niveau audio. NAVIGATOR Flèches / OK : Appuyez pour naviguer et valider BUTTONS sélections dans Paramètres et autres menus.
- Page 11 Contrôles du projecteur 8 910 11 12 13 14 1.Right 10.HDMI Port 1 2.Source 11.HDMI Port 2 3.Left 12.HDMI Port 3 4.Return 13.USB Port 1 5.OK/Power 14.USB Port 2 6.Keystone Correction 15.IR Window(Back Side) 7.Focusing Ring 16.Power Input 8.Headphone Jack 17.IR Window(Front Side) 9.AV 18.Lens...
- Page 12 Fonctions de contrôle Return du projecteur Right Left OK/Power Press to navigate on- screen menus and make selections. Long press to power on/off the projector. Allumer/Éteindre le projecteur ALLUMER 1) Branchez le projecteur sur une source d'alimentation. Voyant lumineux : Rouge. 2) Appuyez sur le bouton d'alimentation.
- Page 13 Instructions de connexion Sélectionnez une source d'entrée Vous verrez l'image ci-dessous lorsque le projecteur est allumé. HDMI1/HDMI2/HDMI3) en appuyant sur les touches fléchées (HAUT/BAS/GAUCHE/ DROITE) sur l'écran tactile du projecteur ou sur la télécommande. instructions de connexion suivantes. Interface Connexion d'appareil HDMI Le projecteur peut se connecter à...
- Page 14 Connexion multimédia Insérez la carte USB dans les emplacements correspondants (comme indiqué sur l'image). Sélectionnez “ FILM “, “MUSIQUE “, “ PHOTO” pour saisir le contenu que vous s ouhaitez lire. Sub-Menu on Photo screen When photo playback, press the button and more function screen show on lower (figure 1).
- Page 15 Connexion d'un appareil vidéo AV Connectez l'interface AV du projecteur avec le câble AV, comme indiqué sur les images. Câble vidéo : JAUNE Canal audio gauche : BLANC Canal droit audio : ROUGE Câble AV femelle (non inclus) SORTIE AV Lecteur DVD portable/Lecteur vidéo Câble AV mâle (non inclus) Projector...
- Page 16 RÉGLAGE DU PROJECTEUR Les options liées à "IMAGE" sont définies sur cet écran Appuyez sur le bouton pour accéder au menu du projecteur. Appuyez à nouveau sur l'état précédent. Utilisez les boutons pour sélectionner la page du PICTURE Picture Mode Standard Contrast AUDIO...
- Page 17 RÉGLAGE DU PROJECTEUR Les options liées à "AUDIO" sont définies sur cet écran Appuyez sur le bouton pour accéder au menu du projecteur. Appuyez à nouveau sur l'état précédent. Utilisez les boutons pour sélectionner la page du PICTURE Sound Mode Standard Treble AUDIO...
- Page 18 RÉGLAGE DU PROJECTEUR Les options relatives au "OPTIONS" sont définies sur cet écran Appuyez sur le bouton pour accéder au menu du projecteur. Appuyez à nouveau sur l'état précédent. Utilisez les boutons pour sélectionner la page du PICTURE OSD Language English Aspect Ratio 16:9...
- Page 19 RÉGLAGE DU PROJECTEUR Les options liées à "TIME" sont définies sur cet écran Appuyez sur le bouton pour accéder au menu du projecteur. Appuyez à nouveau sur l'état précédent. Utilisez les boutons pour sélectionner la page du PICTURE Clock Off Time SOUND On Time en haut à...
- Page 20 Type de source lumineuse Sortie luminosité Flux lumineux blanc ANSI : 450 lm 1920 1080 Entrée HDMI prise en 1080p , 1080i , 720p, 576i , 480p,480i charge Résolution vidéo Consommation d'énergie 150 W de fonctionnement ; Veille 0.8W Entrée de puissance DC 35V ,4.28A Connecter l'adaptateur inclus...
- Page 21 DÉPANNAGE Avant de recourir au service de maintenance, veuillez vérifier par vous-même avec le tableau suivant. Symptôme Cause (et remède) 1.Le voyant d'alimentation est allumé. S'il n'est pas allumé, vérifiez que le projecteur est branché à la source d'alimentation, que la prise est allumée, puis appuyez sur le bouton d'alimentation du projecteur.
- Page 22 Tout d'abord, assurez-vous que le projecteur est allumé ® et réglé surEntrée HDMI3. Appuyez ensuite sur un bouton de la télécommandecontrôle pour s'assurer que l'appareil n'est pas en veilleou en mode économiseur d'écran. Ci- dessous sont les plus courantsraisons pour lesquelles vous ne pouvez pas voir la vidéo sur votre projecteur :1.
- Page 23 Pour faire une demande de garantie, veuillez envoyer un courriel électronique à support2@curtiscs.com ou appeler le 1-800-968-9853. 90 jours de garantie Ce produit est garanti contre tout défaut de matériel et de fabrication pendant une période de quatre-vingt-dix (90) jours à compter de la date d'achat d'origine. Pendant cette période, votre seul recours est la réparation ou le remplacement de ce produit ou composant jugé...
