Fournaise À Vitesse; Interface Utilisateur - Carrier Infinity SYSTXCCITW01 A Série Instructions D'installation

Interface
utilisateur
Vert – données A
A
Jaune – données B
B
Blanc – COM
C
Rouge – 24 V c.a.
D
S1
Capteur de température
à distance en option
S2
de l'humidificateur

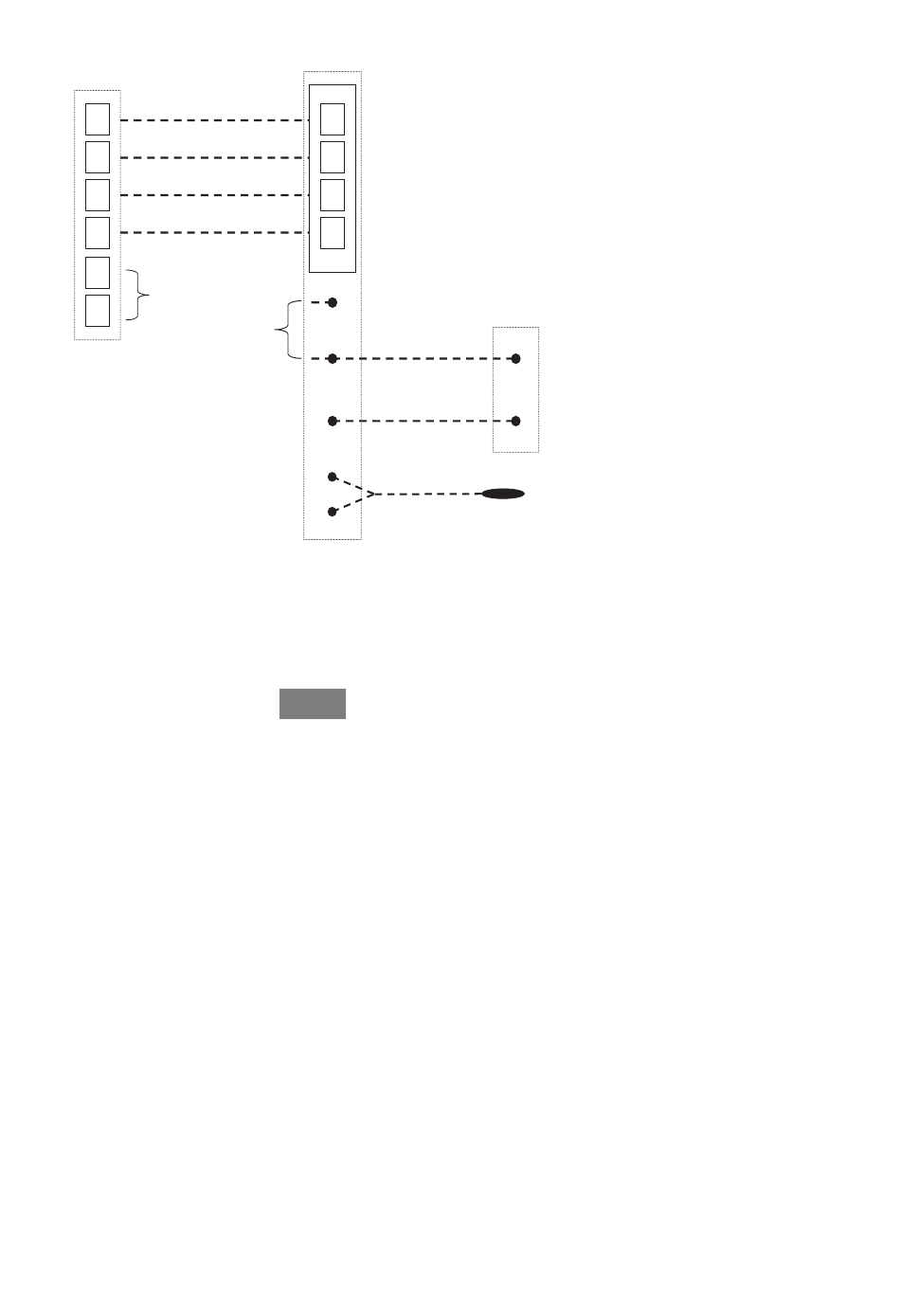

Schéma de connexion pour la fournaise ou le ventilo- - convecteur FE
avec climatiseur à 1 phase
Fournaise à vitesse
variable/ventilo-
convecteur
A
B
Connexion
C
ABCD
D
HUM
Connexion
COM
24V
Y/Y2
OAT
81
Climatiseur non
communicant 1 vitesse
C
Y
Capteur
OAT
A12354
