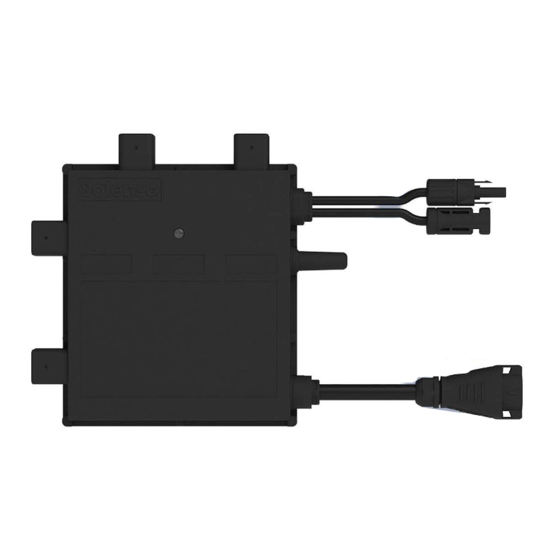

Solenso Sol-H350 Manuel De L'utilisateur
Masquer les pouces
Voir aussi pour Sol-H350:
- Guide d'installation rapide (2 pages) ,
- Guide d'installation rapide (2 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Solenso Sol-H350
Sommaire des Matières pour Solenso Sol-H350
- Page 1 Manuel de l'Utilisateur • • Sol-H350 Sol-H400...
- Page 2 À Propos du Manuel Ce manuel contient des instructions importantes pour le Sol-H350 / Sol-H400 et doit ê tre lu dans son inté gralité avant l'installation ou la mise en service de l'é quipement. Pour des raisons de sé curité , seul un technicien qualifié...
- Page 3 Table des Matières 1. Remarques Importantes ........................5 1.1 Gamme de Produits ........................5 1.2 Groupe Cible ..........................5 1.3 Symboles Utilizes ........................5 2. À propos de la Sé curité ........................5 2.1 Consignes de Sé curité Importantes .................... 5 2.2 Explication des Symboles ......................
- Page 4 7.3 Rendement, Sé curité et Protection ................... 22 7.4 Donné es Mé caniques ....................... 22 7.5 Caracté ristiques ........................22 Annexe 1: .............................. 24 Plan d'Installation ........................... 24 Annexe 2: .............................. 25 SCHÉMA DE CÂBLAGE - 230 V CA MONOPHASÉ : ..............25 SCHÉMA DE CÂBLAGE - 230V CA / 400V CA TRIPHASÉ: ............
- Page 5 2. À propos de la sécurité 2.1 Consignes de Sé curité Importantes Le micro-onduleur Sol-H350/Sol-H400 est conç u et testé conformé ment aux exigences internationales en matiè re de sé curité . Cependant, certaines pré cautions de sé curité doivent ê tre prises lors de l'installation et de l'utilisation de ce micro-onduleur.
- Page 6 équipements sont à des températures et des potentiels de tension sans danger pour le toucher. Solenso décline toute responsabilité pour les dommages ré sultant d'une utilisation incorrecte ou inadéquate. L'installation électrique et la maintenance doivent ê tre effectuées par un électricien agréé et doivent être conformes aux règles locales de câblage.
- Page 7 Danger de haute tension Danger de mort dû à une tension élevée dans le micro-onduleur. Attention aux surfaces chaudes L'onduleur peut devenir chaud pendant son fonctionnement. Évitez tout contact avec des surfaces métalliques pendant le fonctionnement. Marque CE L'onduleur est conforme aux exigences de la directive basse tension de l'Union européenne. Lisez d'abord le manuel.
- Page 8 Efficacité maximale de 96,70 %; Rendement Pondé ré CEC 96,50 %. Rendement MPPT de 99,80 %. efficacité MPPT dynamique 99,76% par temps couvert. Facteur de puissance (ré glable) 0,8 avancé ... 0,8 retardé . Antenne externe pour une communication plus forte avec le DTU. Haute fiabilité...
- Page 9 4. Pour Installation 4.1 Équipement et Accessoires Câ ble de Bus CA, Câ ble 12/10 AWG Vis M8 Outil de dé connexion CA Outil T Ouvre-connecteur Sous-capuchon CA Capuchon pour connecteur T, IP67 *Remarque: Tous les accessoires ci-dessus ne sont pas inclus dans le paquet et doivent ê tre achetés séparément. Veuillez contacter notre repré...
- Page 10 Installez uniquement sur des structures spé cifiquement conç ues pour les modules photovoltaï ques (fournies par les techniciens d'installation). Installez le micro-onduleur sous les modules photovoltaï ques pour s'assurer qu'il fonctionne dans l'ombre. Si cette condition n'est pas remplie, cela peut dé clencher le dé classement de la production de l'onduleur.
- Page 11 Posez et installez le module CA en place, puis installez tous les modules CA à tour de rô le. Section 2. Micro-onduleur Étape 1. Montage de la Poigné e Mé tallique -La poigné e mé tallique peut ê tre utilisé e pour fixer le micro-onduleur sur le rail de montage. -Insé...
- Page 12 ê tre orientée vers le panneau. Remarque: Veuillez installer le micro-onduleur à au moins 50 cm au-dessus du sol/du toit pour une meilleure communication avec le DTU Solenso. Étape 3. Terminer la Connexion CA Attachez le câ ble de bus CA au rail de montage et fixez le câ ble avec des attaches.
- Page 13 Étape 5. Cré ez un Plan d'Installation A) Dé collez l'é tiquette amovible du numé ro de sé rie de chaque micro-onduleur. (La position de l'é tiquette est indiqué e ci-dessous). B) Apposez l'é tiquette du numé ro de sé rie à l'emplacement correspondant sur le plan d'installation Type de panneau : Informations sur les clients: Numé...
- Page 14 à nouveau. 2. Vérifiez la communication entre le DTU et le système de surveillance Erreur de Solenso, la communication entre le DTU et le micro-onduleur. microprogramme Réessayez ensuite. 3. Si le problème persiste, contactez votre revendeur ou le support technique de Solenso.
- Page 15 Solenso. 1. Assurez-vous que le micro-onduleur fonctionne normalement. 2. Vérifiez l'état de la communication entre le DTU et le système de surveillance Solenso ou entre le DTU et le micro-onduleur. Si la Hors connexion communication est mauvaise, essayez de l'améliorer.
- Page 16 301 2. Si l'alarme se produit fréquemment et qu'elle ne peut pas être rétablie, contactez votre revendeur ou l'assistance technique de Solenso. 1. Si l'alarme se produit accidentellement et que le micro-onduleur peut encore fonctionner normalement, aucun traitement spécial n'est Code d'erreur nécessaire.
- Page 17 306 2. Si l'alarme se produit fréquemment et qu'elle ne peut pas être rétablie, contactez votre revendeur ou l'assistance technique de Solenso. 1. Si l'alarme se produit accidentellement et que le micro-onduleur peut encore fonctionner normalement, aucun traitement spécial n'est Code d'erreur nécessaire.
- Page 18 Remarque: ce dé faut ne peut pas ê tre supprimé si la cause de la panne est toujours pré sente. Si le dé faut persiste, contactez votre installateur ou Solenso pour un é ventuel remplacement. 5.4 Inspection sur Place (Ré servée aux Installateurs Qualifiés) Pour dé...
- Page 19 5.5 Entretien Courant 1. Seul le personnel autorisé est habilité à effectuer les opé rations de maintenance et est chargé de signaler toute anomalie. 2. Utilisez toujours l'é quipement de protection individuelle fourni par l'employeur lors de l'opé ration de maintenance.
- Page 20 6.2 Stockage et Transport Solenso emballe et protè ge les composants individuels à l'aide de moyens approprié s afin de faciliter le transport et la manipulation ulté rieure. Le transport de l'appareil, notamment par la route, doit ê tre effectué...
- Page 21 7. Donné es Techniques Avertissement Avant d'installer le système de micro-onduleur Solenso, vérifiez les points suivants. Vé rifiez que les spé cifications de tension et de courant du module PV correspondent à celles du micro-onduleur. La tension maximale en circuit ouvert du module PV doit ê tre comprise dans la plage de tension de fonctionnement du micro-onduleur.
- Page 22 Tension d'entré e maximale (V) Courant d'entré e maximal (A) 11,5 12,5 Courant de court-circuit d'entré e maximal (A) 7.2 Sortie CA Modè le Sol-H350 Sol-H400 Puissance de sortie nominale (VA) 1,59@220V 1,82@220V Courant de sortie nominal (A) 1,46@230V 1,67@230V...
- Page 23 Systè me de Surveillance Solenso Surveillance (Solenso DTU est né cessaire) Garantie 12 ans en standard, 25 ans facultatif VDE-AR-N 4105:2018, EN50549-1:2019, Conformité VFR2019, AS 4777.2:2015, IEC/EN 62109-1/-2, IEC/EN 61000-3-2/-3, IEC/EN-61000-6-1/-2/-3/-4 * Remarque : Les plages de tension et de fréquence peuvent être étendues au-delà de la valeur nominale si le...
- Page 24 Annexe 1: Plan d'Installation Vers la feuille Vers la feuille...
- Page 25 Annexe 2: SCHÉMA DE CÂBLAGE - 230 V CA MONOPHASÉ :...
- Page 26 SCHÉMA DE CÂBLAGE - 230V CA / 400V CA TRIPHASÉ:...
