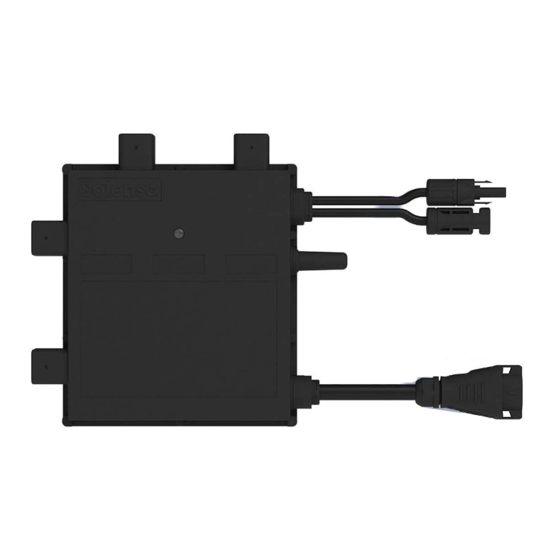

Solenso Sol-H350 Guide D'installation Rapide

1. ACCESSOIRES
ARTICLE
Câble bus AC + connecteur T, 12 (4mm²) /10 AWG (6 mm²)
A
// distance de 1, 1,25, 2 mètres entre le connecteur T
B Vis M8 × 25
C Outil de déverrouillage du connecteur AC
D Outil de déverrouillage du connecteur de bus
E Embout AC pour connecteur T
F Embout AC Bus, IP67 ou embout pour ligne AC BUS
G Poignée métallique
*Note : Tous les accessoires ci-dessus ne sont pas inclus dans le paquet, ils devront être
achetés séparément. Veuillez contacter notre représentant commercial pour en connaître
le prix (les vis M8 devront être préparées par l'installateur lui-même).
2. ÉTAPES DE L'INSTALLATION
Assurez-vous que le micro-onduleur est installé dans l'environnement requis. (Repor-
tez-vous au manuel d'utilisation du produit pour plus de détails).
2.1 PRÉ-INSTALLATION
A. Prévoyez la longueur du câble pour permettre au câble bus de s'aligner avec chaque
module PV.
B. Installez l'embout de bus AC (ou l'embout de ligne de bus AC) sur une extrémité de la
ligne AC:
Sol-H350/Sol-H400
DESCRIPTION
GUIDE D'INSTALLATION RAPIDE
C. Fixez le(s) micro-onduleur(s) aux rails de montage à l'aide de la vis M8 x 25 et branchez
chaque connecteur(s) AC au bus AC comme indiqué ci-dessous :
CLIQUEZ
ICI
D. Veillez à respecter le nombre maximum de micro-onduleurs / ligne AC :
L+N 230 Vac Sol 350 AC
AC bus 10 AWG
AC bus 12 AWG
E. S'il y a un port Bus vacant (connecteur T), veuillez utiliser le bouchon AC (E) pour le
connecteur T afin de garantir l'étanchéité et la protection contre la poussière.
Remarque : Dans les cas où il est nécessaire de retirer le câble AC de l'onduleur du port
de bus, veuillez utiliser l'outil de déverrouillage du connecteur AC et insérer l'outil sur le
côté du port AC.
Sol 400 AC
Max 19 Max 17
Max 14 Max 12
1/2
