Introduction
L'indicateur de longueur de câble CLM100 est idéal pour mesurer la
longueur de câble sur la bobine ou dans les conduits existants. Inclut
les fils d'essai, la barre d'étalonnage de cuivre, un coussinet abrasif
pour éliminer l'oxydation et le boîtier de transport.
Les fonctions comprennent
• 3 écrans numérique avec symboles
• Mesures en PIEDS (pi) ou en MÈTRES (m)
• Mesures du fil de CUIVRE(CU) ou d'ALUMINUM (AL)
• Plage de résistance pour les mesures en milliohm
• Compensation de température automatique
• Mode d'étalonnage de l'utilisateur. Étalonnage standard inclus
• Dispositif de coupure automatique
AVERTISSEMENT!
Assurez-vous que le fil en test ne soit pas alimenté. Ne mettez jamais
les entrées sous tension.
REMARQUE : La température affecte la précision des lectures.
Veuillez lire les spécifications concernant la précision. Pour
obtenir de meilleurs résultats, laissez le CLM100 atteindre la même
température ambiante lorsque le fil est en test. La durée que cela
prendra dépend de la température ambiante. Le CLM100 prendra
entre 10 et 15 minutes pour atteindre la température ambiante.
Conseils de sécurité
Lire attentivement tous les renseignements concernant la sécurité
avant d'utiliser l'appareil. Dans ce manuel, le mot "AVERTISSEMENT"
sert à indiquer des conditions ou des actions qui peuvent présenter
des dangers physiques pour l'utilisateur. Le mot "ATTENTION" sert
à indiquer des conditions ou des actions qui pourraient endommager
cet appareil.
endommager cet 'instrument.
Symboles internationaux
CLM100-MAN
Mode d'emploi

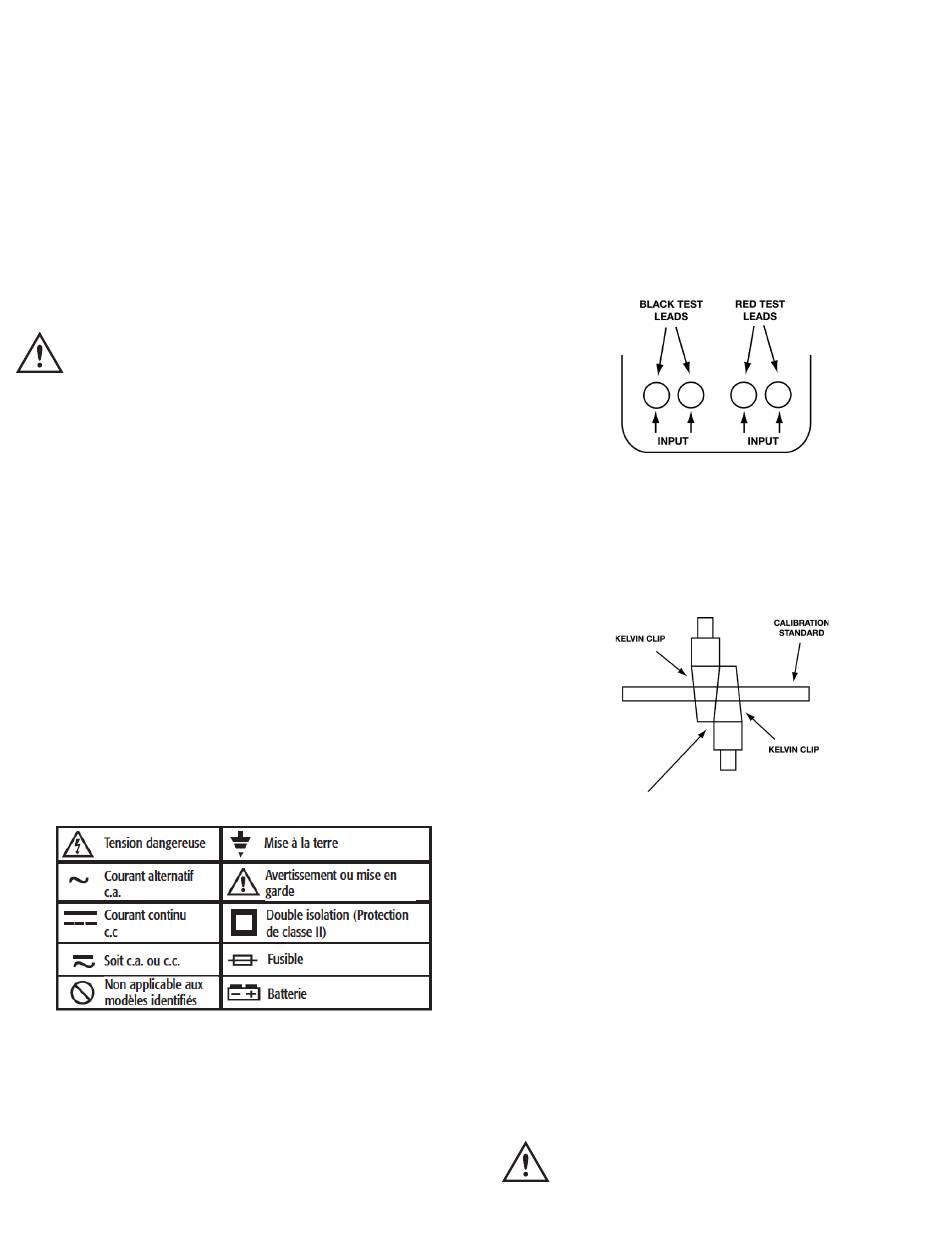

Procédures d'étalonnage
1. Mettez le CLM100 sous tension en appuyant sur le bouton vert
marche/arrêt (on/off )
2. Insérez le fil d'essai noir dans une paire de prises d'entrée et le
fil d'essai rouge dans l'autre paire de prises d'entrée. (Ignorez
la marque grise sur la fiche banane.) Ce qui est très important
pour s'assurer que l'indicateur fonctionne bien. Si les fils
d'essai noir et rouge sont mélangés, l'unité donnera une fausse
lecture. (Fig 1)
3. Branchez les pinces Kelvin à l'étalonnage standard. Assurez-
vous que les pinces soient le plus prohes possible les unes des
autres. (Fig 2)
REMARQUE : Assurez-vous que l'étalonnage standard soit propre.
Les pinces Kelvin doivent être branchées à travers le diamètre du
standard. Utilisez le coussinet abrasif pour nettoyer l'étalonnage
standard.
REMARQUE : Assurez-vous que les pinces soient le plus prohes
possible les unes des autres. Utilisez les conseils sur les pinces
Kelvin lors des prises de mesure sur le petit câble d'âme.
4. Appuyez sur le bouton "CAL" et maintenez-le enfoncé jusqu'à
ce que tous les segments apparaissent sur l'écran. Ceci
complète la procédure d'étalonnage et permettra de s'assurer
que toutes les mesure soient aussi précises que possible.
5. Débranchez les fils du standard.
Mesurer la longueur du câble
1. Mettez le CLM100 sous tension et effectuez la procédure
d'étalonnage.
2. Laissez le CLM100 atteindre la même température que le
fil en test.
REMARQUE : La température affecte la précision des lectures. Voir
les spécifications concernant la précision. Pour obtenir de
meilleurs résultats, laissez le CLM100 atteindre la même
température ambiante lorsque le fil est en test.
AVERTISSEMENT!
Assurez-vous que le fil en test ne soit pas alimenté. Ne mettez jamais
les entrées sous tension.
