Pince ampèremétrique à valeur
efficace vraie avec température
différentielle
MODE D'EMPLOI
FRANÇAIS
600V
CAT III
www.ueitest.com • courriel : info@ueitest.com
NCV
MAX/
MIN
PEAK
+1-800-547-5740
DL429B
CAT Ill
600V
600A
DL429B
True RMS
T
1
30V
T
2
CATIII
600V
MAX
RANGE
LINK
DC
Zero
INRUSH
BT
INRUSH
T
-T
1
2
TEMP
Publicité
Table des Matières
Manuels Connexes pour UEi Test Instruments DL429B
Sommaire des Matières pour UEi Test Instruments DL429B

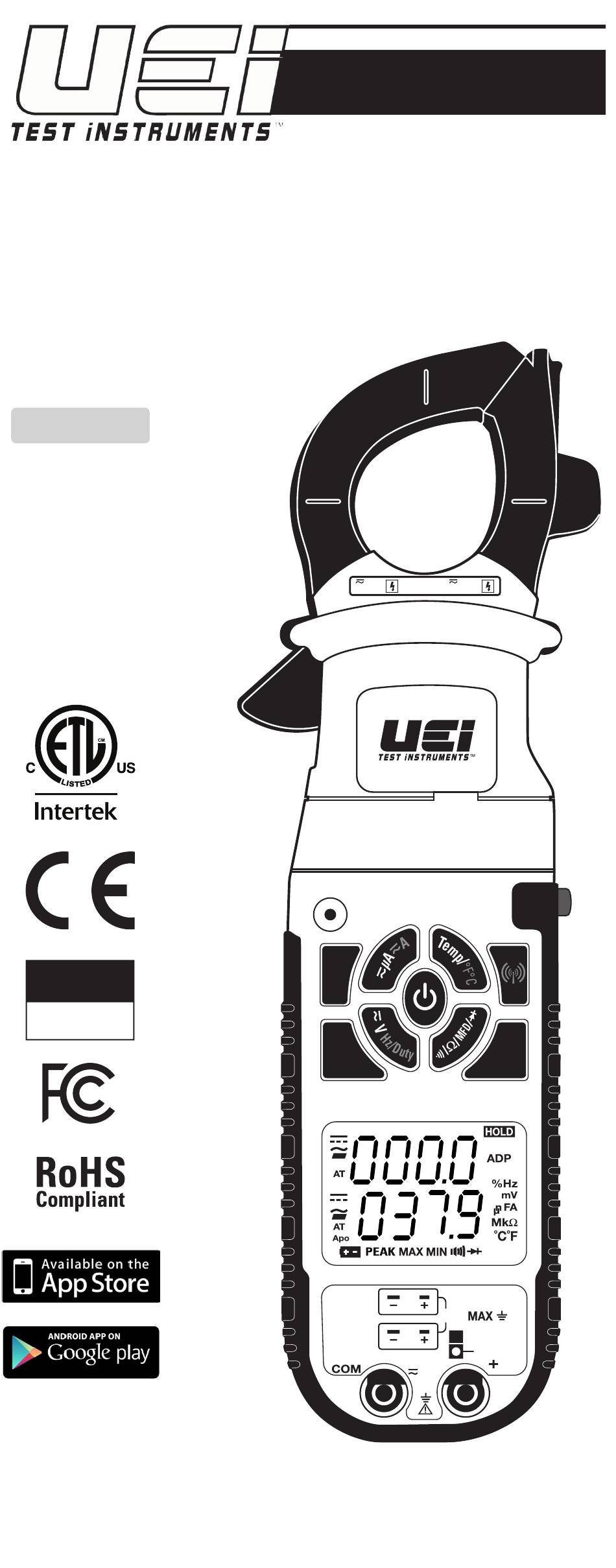

- Page 1 DL429B Pince ampèremétrique à valeur efficace vraie avec température différentielle MODE D’EMPLOI FRANÇAIS CAT Ill 600V 600A DL429B RANGE 600V LINK CAT III MAX/ Zero INRUSH PEAK True RMS INRUSH TEMP CATIII 600V +1-800-547-5740 www.ueitest.com • courriel : info@ueitest.com...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES FONCTIONS ....................3 CARACTÉRISTIQUES ................3 SPÉCIFICATIONS GÉNÉRALES ............3 AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS ....... 4 SYMBOLES .....................5 DÉFINITIONS DES CATÉGORIES ............5 APERÇU .................... 6 - 7 MODE D’EMPLOI Ampérage CA : 600 A – mâchoire ..........8 Ampérage CC : 600 A – mâchoire ..........8 Tension sans contact ..............9 Faible ampérage CA/CC : <2000 µA ..........9 Température F˚/C˚... -
Page 3: Fonctions
FONCTIONS • Valeur efficace vraie • Test de diode • 750 VCA/1000 VCC • Continuité audible • 600 A CA/CC • NCV • Température différentielle • Courant d’appel LRA • Microampères CA/CC : 2000 µA • CC zéro • Capacitance : 2000 µF • Plage de température de -328˚ à 2462 ˚F •... -
Page 4: Avertissements De Sécurité Importants
AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS AVERTISSEMENT Lire toute la section des notes de sécurité à propos des dangers potentiels et des instructions particulières à l’usage de ce multimètre. Dans ce manuel, le mot « AVERTISSEMENT » sert à indiquer des conditions ou des actions qui pourraient entraîner des dangers physiques pour l'utilisateur. -
Page 5: Symboles
SYMBOLES CA (Courant alternatif) CC (Courant continu) Négatif Tension CA/CC ou courant Surcharge : Dépassement Portée automatique de la plage La mise hors tension Tension sans contact automatique est active Valeur de retenue/ Pile faible capture Affichage de la valeur Affichage de la valeur minimum mesurée maximum mesurée Cycle de service... -
Page 6: Aperçu

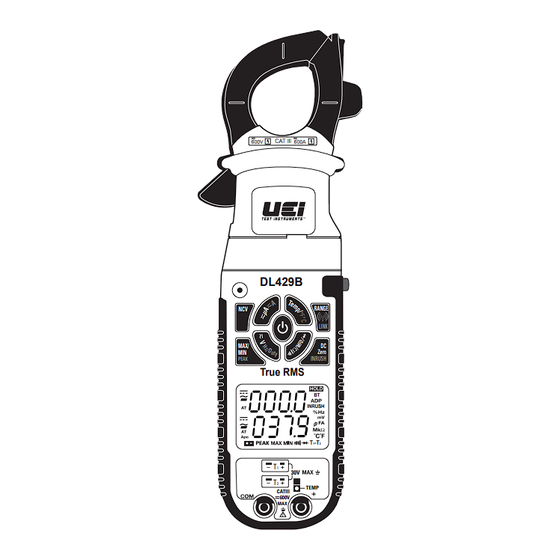

APERÇU CAT Ill 600V 600A DL429B RANGE LINK MAX/ Zero INRUSH PEAK True RMS INRUSH TEMP CATIII 600V A. Pince : Mesure du courant CA/CC inductif. S'ouvre à 31,7 mm (1,25 po). B. Marques d’alignement du conducteur : utilisées pour aider à l'alignement visuel d'un conducteur lors de la mesure de l'ampérage inductif. - Page 7 APERÇU (SUITE) • Appuyer à nouveau pour passer en mode différentiel de température (T1-T2). • Appuyer et maintenir enfoncé pour modifier l’échelle de température. N. Bouton Plage/Liaison : • Appuyer à plusieurs reprises pour circuler à travers les plages de mesure manuelles.
