This package includes (Style of push button and chime may vary from illustrations):
• Wireless chime
• Wireless push button w/battery
• Hardware pack
You'll need to buy 3 "D" alkaline batteries for the chime. In typical use,
alkaline batteries will last up to three years.

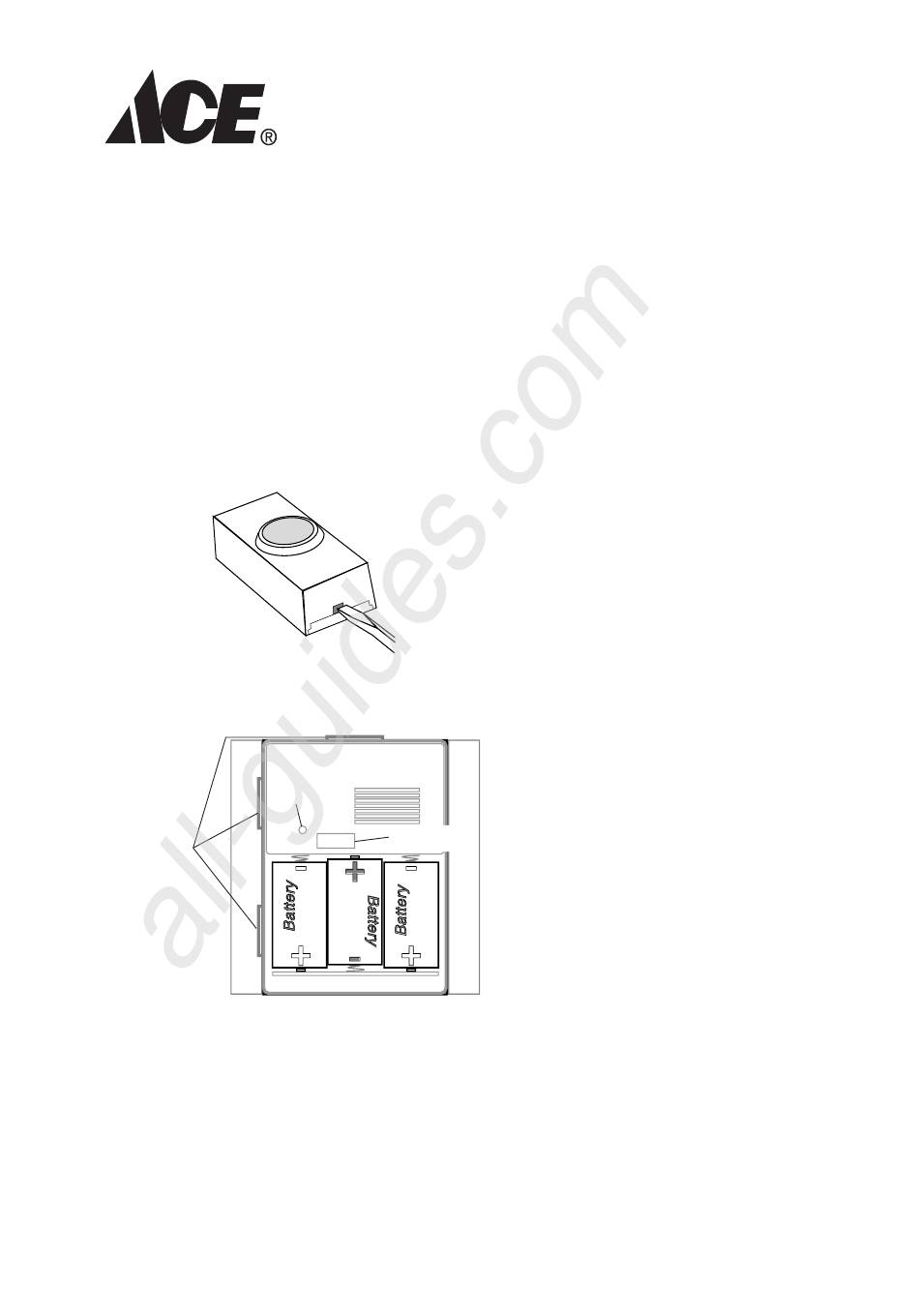

Figure 1
Volume
Cover
Mounting
Tabs
Figure 2
© 2007
All manuals and user guides at all-guides.com
3196417 (AC-6182), & 3035490 (AC-6186)
Chime
Jumpers
-
-
+
+
Decorative
Wireless Chime
Models 3035466 (AC-6180),
1.
Install alkaline type A23 12
volt push button battery. Re-
move back of case by pushing
in tab on bottom with a small
screwdriver (see Figure 1).
Make sure battery is oriented
properly (See page 4).
2.
Install 3 alkaline "D" batteries.
Make sure batteries are oriented
properly (see Figure 2).
3.
Test range. Temporarily posi-
tion chime and push button
where you want them mounted.
Press push button to verify
chime and push button work
properly. If chime does not
sound, see Troubleshooting.
598-1074-02
