United States
10048 Industrial Blvd.
Lenexa, KS 66215
Phone: 800-747-1762; 913-752-6000
Fax: 800-487-9915; 913-752-6466
www.fantech.net; info@fantech.net
All manuals and user guides at all-guides.com
Canada
50 Kanalflakt Way,
Bouctouche, NB E4S 3M5
Phone: 800.565.3548; 506.743.9500
Fax: 877.747.8116; 506.743.9600
www.fantech.net; info@fantech.net
Installation Manual

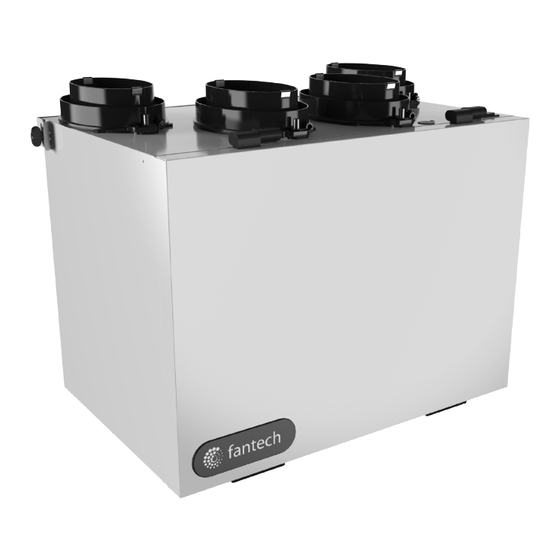

Heat Recovery Ventilator
Fantech reserves the right to modify, at any time and
without notice, any or all of its products' features,
designs, components and specifications to maintain
their technological leadership position.
Item #: 405335
Rev Date: 110512
Publicité
Manuels Connexes pour Fantech 405335
Sommaire des Matières pour Fantech 405335
- Page 1 All manuals and user guides at all-guides.com Heat Recovery Ventilator Fantech reserves the right to modify, at any time and United States Canada without notice, any or all of its products’ features, 10048 Industrial Blvd. 50 Kanalflakt Way, designs, components and specifications to maintain their technological leadership position.
- Page 2 All manuals and user guides at all-guides.com Note Important Information Technical Practical tip note information PLEASE READ THIS MANUAL BEFORE INSTALLING UNIT For residential use only Before installation careful consideration must be given to how this system will operate if connected to any other piece of mechanical equipment, i.e.
- Page 3 All manuals and user guides at all-guides.com TABLE OF CONTENTS DETERMINING YOUR AIRFLOW REQUIREMENT ........... . . 4 INSTALLATION ExAMPLES Fully dedicated system .
- Page 4 All manuals and user guides at all-guides.com DETERMINING YOUR AIRFLOW REqUIREMENT Room Count Method Room classification Number of rooms CFM (L/s) CFM Required Master bedroom x 10 L/s (20 CFM) if yes add 10 L/s (20 CFM) Basement yes or no if no = 0 Bedrooms x 5 L/s (10 CFM)
- Page 5 All manuals and user guides at all-guides.com INSTALLATION ExAMPLES Example only – duct configuration may differ depending on the model. Suggested installation for: - Hydronic baseboard - Infloor heating FULLY DEDICATED SYSTEM - Electric baseboard BEST FOR NEW CONSTRUCTION - Mini split heat pump Benefits: Provides the best fresh air distribu- tion in the house;...
- Page 6 All manuals and user guides at all-guides.com INSTALLATION ExAMPLES (CONT'D) DIRECT CONNECTION of the SUPPLY AIR STREAM to the RETURN PLENUM of the AIR HANDLER (Stale air drawn from key areas of home) Suggested installation for: - Central furnace (air handling unit or central air conditioners) - When ducting fresh air to living area is not possible or practical, i.e.
- Page 7 All manuals and user guides at all-guides.com INSTALLATION ExAMPLES (CONT'D) DIRECT CONNECTION of both the HRV SUPPLY AIR STREAM and ExHAUST AIR STREAM to the FURNACE COLD AIR RETURN Suggested installation for: SIMPLIFIED INSTALLATION - When bathroom and kitchen already have lo- cal exhaust system (GOOD) - May be suitable for retrofitting...
- Page 8 All manuals and user guides at all-guides.com ExTERIOR DUCTING INSTALLATION WEATHERHOOD LOCATION OUTSIDE CORNER INSIDE CORNER • Decide where your intake and exhaust hoods will be located. 36" (1m) 36” (1m) min. min. Locating the Intake Weatherhood • S hould be located upstream (if there are prevailing winds) from the exhaust outlet. 6' (2m) • At a minimum of 2m (6’) away from dryer vents and furnace exhaust min. INTAKE EXHAUST (medium or high efficiency furnaces), driveways, oil fill pipes, gas meters, or garbage containers.
- Page 9 All manuals and user guides at all-guides.com INTERIOR DUCTING INSTALLATION • To maximize airflow through the ductwork system, all ducts should be kept short and have as few bends or elbows as possible. • 45º elbows are preferable to 90º. • Use “Y“ ducts instead of “T” ducts whenever possible. • All duct joints must be fastened with screws or duct sealant and wrapped with aluminum foil duct tape to prevent leakage.
- Page 10 All manuals and user guides at all-guides.com HRV INSTALLATION LOCATION The HRV must be located in a heated space where it will be possible to conveniently service the unit. Typically the HRV would be located in the mechanical room or an area close to the outside wall where the weatherhoods will be mounted.
- Page 11 All manuals and user guides at all-guides.com AIRFLOW ADJUSTMENT & BALANCING BALANCING THE AIRFLOWS IS CRUCIAL TO ENSURE OPTIMAL OPERATION OF THE UNIT. IF THE AIRFLOW IS NOT PROPERLY BALANCED, THE FOLLOWING ISSUES MAY OCCUR: • SIGNIFICANT POSITIVE OR NEGATIVE PRESSURE INSIDE THE HOUSE • UNIT’S EFFICIENCY MAY BE NEGATIVELY AFFECTED • UNIT’S DEFROST MAY NOT WORK EFFECTIVELY • CAN LEAD TO AIR LEAKS OR BACKDRAFTOMG OF ANY COMBUSTION APPLIANCES.
- Page 12 All manuals and user guides at all-guides.com BALANCING STEPS Use balancing chart located on the BALANCING CHART (example only) door of the HRV Airflow Normal Speed Reduced Speed STEP #1: Identify the desired airflow using the provided chart. From the desired airflow (left column) identify the ∆In W.G.
- Page 13 All manuals and user guides at all-guides.com Low Voltage Control Systems * Please see instruction manuals for individual controls for proper wiring and set up of control systems. CENTRAL CONTROLS These control options can only be used individually CONTROLS FEATURES CONNECT TO ECO-Touch • Our most complete, yet easy to use con-...
- Page 14 All manuals and user guides at all-guides.com WIRING DIAGRAM...
- Page 15 All manuals and user guides at all-guides.com WIRING DIAGRAM (CONT'D) WIRING DIAGRAM TO Standard Accessory Control Contact Standard Furnace Interlock Wiring FURNACE THERMOSTAT TERMINALS FOUR WIRE TWO WIRE FOR A FURNACE heating only CONNECTION TO A COOLING SYSTEM: On some newer furnaces and older thermostats, energizing the R and G terminal at the furnace has the effect of energizing the...
- Page 16 All manuals and user guides at all-guides.com Ventilateur récupérateur de chaleur L'entreprise qui résout vos problèmes de ventilation Fantech se réserve le droit de modifier partiellement États-Unis Canada ou entièrement, en tout moment et sans préavis, les 1048 Industrial Blvd.
- Page 17 All manuals and user guides at all-guides.com Note Note Information Information Conseil importante technique pratique VEUILLEZ LIRE LE MANUEL AVANT D’INSTALLER L’APPAREIL À fin d’installation résidentielle seulement Avant de procéder à l’installation, examinez avec soin la façon dont le système fonctionnera s’il est relié...
- Page 18 All manuals and user guides at all-guides.com TABLE DES MATIÈRES DÉTERMINER VOS BESOINS DE VENTILATION............19 ExEMPLES D’INSTALLATION Système entièrement spécialisé...
- Page 19 All manuals and user guides at all-guides.com DÉTERMINER VOS BESOINS DE VENTILATION Méthode compte de pièces Liste des pièces Mombre de pièce Pi3/min (L/s) pcm requis Chambre principale x 10 L/s (20Pi /min) Si oui, ajoutez 10L/s (Pi /min) Sous-sol Oui ou non Sinon = 0 Chamber à...
- Page 20 All manuals and user guides at all-guides.com ExEMPLES D’INSTALLATION Exemple seulement – la configuration des conduits peut être différente selon le modèle. Installation suggéré pour: - Plinthe à eau chaude - Chauffage de planché - Plinthe électriques SYSTÈME ENTIÈREMENT SPÉCIALISÉ - Thermopompe mural biblocs (NOUVELLE CONSTRUCTION) Avantages: Fourni la meilleure répartition de...
- Page 21 All manuals and user guides at all-guides.com ExEMPLES D’INSTALLATION (SUITE) RACCORDEMENT DIRECT du FLUx D’AIR D’APPROVISIONNEMENT à la BOUCHE DE REPRISE D’AIR DE LA FOURNAISE (L’air vicié est aspiré à partir des endroits clés de la maison.) Installation suggéré pour: - Fournaise centrale (unité...
- Page 22 All manuals and user guides at all-guides.com ExEMPLES D’INSTALLATION (SUITE) RACCORDEMENT DIRECT DU FLUx D’AIR D’APPROVISIONNEMENT et du FLUx D’AIR ÉVACUÉ DU VRC à la BOUCHE D’AIR DE LA FOURNAISE Installation suggéré pour: INSTALLATION SIMPLIFIÉE - Lorsque la salle de bain et la cuisine ont déjà un système d’échappement (BONNE) - Peut convenir pour la modernisation...
- Page 23 All manuals and user guides at all-guides.com INSTALLATION DES CONDUITS ExTÉRIEURS EMPLACEMENT DES HOTTES coin extérieur coin intérieur OUTSIDE CORNER INSIDE CORNER • Décidez de l’emplacement des hottes d’aspiration et d’évacuation. 36po (1m) 36po (1m) 36" (1m) 36” (1m) min. min. min. min. Emplacement de la hotte d’aspiration • D oit être située en amont de la sortie d’évacuation (en présence de vents dominant).
- Page 24 All manuals and user guides at all-guides.com INSTALLATION DES CONDUITS • Pour maximiser le débit d’air dans le réseau de conduits, assurez-vous que tous les conduits sont le plus court et le plus droit possible. • Il est préférable d’utiliser des coudes de 45 degrés plutôt que des coudes de 90 degrés. • Dans la mesure du possible, utilisez des raccords en Y plutôt que des raccords en T.
- Page 25 All manuals and user guides at all-guides.com INSTALLATION EMPLACEMENT Le VRC doit être situé dans un endroit chauffé où il sera possible d’en effectuer l'entretient convenablement. Généralement, le VRC doit être situé dans la chambre des appareils mécaniques ou à proximité. S’il n’y a pas de sous-sol ou si le sous-sol ne convient pas, il est possible d’installer l’appareil dans la lingerie ou dans la buanderie.
- Page 26 All manuals and user guides at all-guides.com ÉqUILIBRAGE DU DÉBIT D’AIR SI LES FLUx D’AIR DE L’APPAREIL NE SONT PAS CORRECTEMENT ÉqUILIBRÉS… • L’EFFICACITÉ DE L’APPAREIL PEUT ÊTRE RÉDUITE. • DES DOMMAGES AU NOYAU DE RÉTABLISSEMENT DE LA CHALEUR PEUVENT SURVENIR. • UN REFOULEMENT DE L’AIR DANS VOS APPAREILS DE CHAUFFAGE À...
- Page 27 All manuals and user guides at all-guides.com ÉTAPES DE BALANCEMENT CHARTE DE BALANCEMENT (ExEMPLE) Utilisez la charte de balancement localisé sur la porte du VHR Débit d’air Vitesse normale Vitesse réduite ∆In W.G. Lecture ∆In W.G. Lecture ∆Pa ∆Pa de pression de pression Étape 1: Identifiez le débit d’air désiré en vous référent à la 0.36...
- Page 28 All manuals and user guides at all-guides.com SYSTÈME DE CONTRÔLE À BASSE TENSION * Veuillez voir les instructions individuelles des contrôles pour le câblage et la mise en pièce appropriée. CONTRÔLES CENTRALS Ces options de contrôle peuvent seulement être utilisé individuellement CONTRÔLES CARACTÉRISTIqUES CONNExION À...
- Page 29 All manuals and user guides at all-guides.com SHÉMAS ÉLECTRONIqUES...
- Page 30 All manuals and user guides at all-guides.com SCHÉMAS ÉLECTRONIqUES (SUITE) CONNECTION Câblage standard de synchronisation avec une fournaise Standard Furnace Interlock Wiring ÉLETRONIqUE À UNE FOURNAISE BORNES DU THERMOSTAT TERMINALS TERMINALS FOUR QUATRE FIL WIRE TWO WIRE DEUx FILS heating only seulement chauffage DANS LE CAS D’UNE...
