3

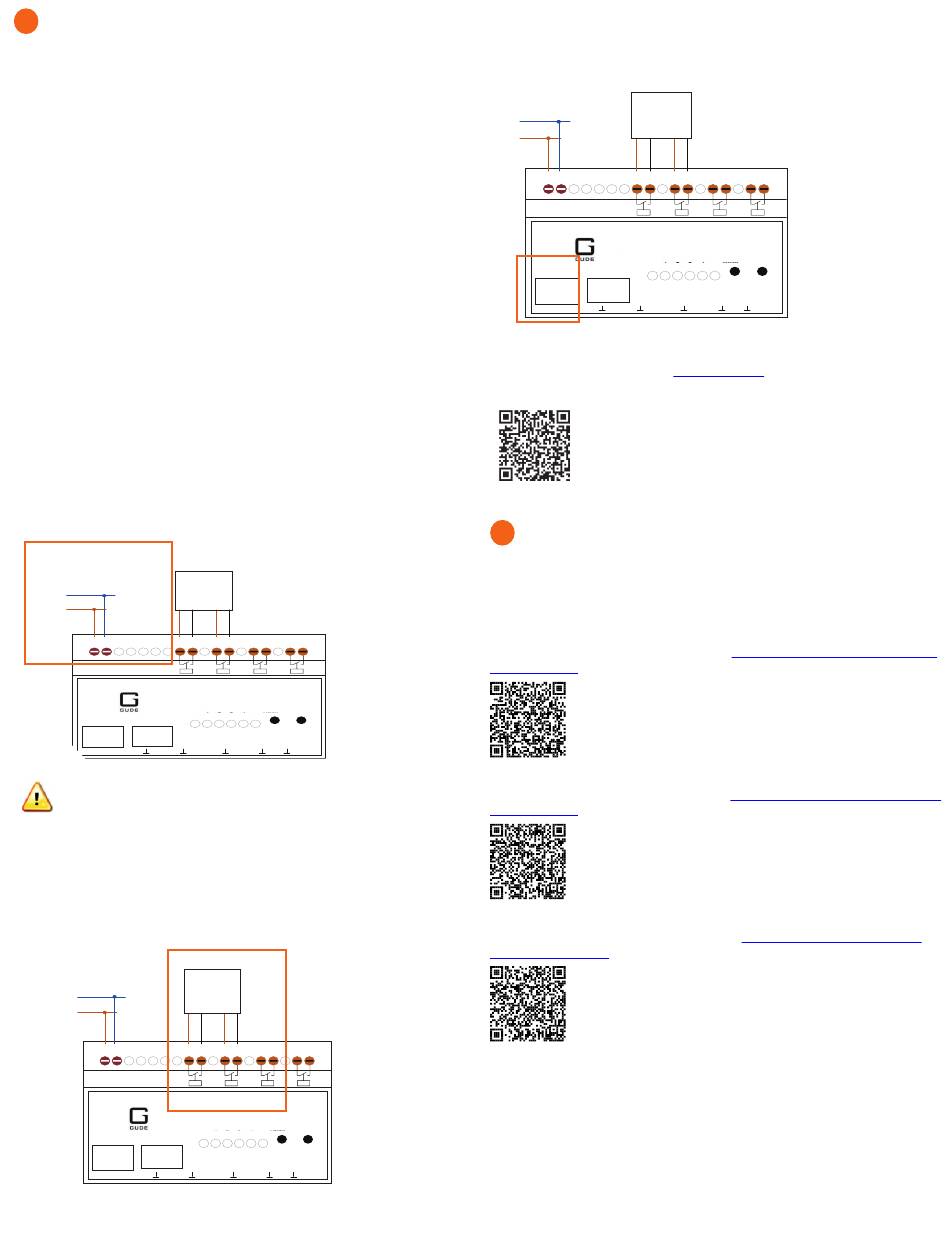

Configuration du SG Ready Relay
Les matériels suivants (non inclus dans la boîte) sont nécessaires à
l'installation :
•
Un disjoncteur miniature (MCB), B16 de 16A, peut être utilisé pour
protéger le SG Ready Relay.
•
Câblage électrique pour alimenter le SG Ready Relay
(bifilaire L/N 1,5 mm²)
•
Câblage électrique pour connecter les contacts secs du relay aux
contacts de l'interface de la pompe à chaleur SG Ready (4 fils de 0,75
mm² de diamètre chacun)
•
Câble Ethernet pour se connecter au routeur domestique
ou au commutateur Ethernet : IEEE 802.3 CAT 6, paire
torsadée (UTP)
Étapes de l'installation
A ) Emplacement : Le SG Ready Relay peut être installé dans le panneau
principal si l'espace n'est pas une contrainte ou dans un sous-
panneau séparé plus proche de l'emplacement de la pompe à chaleur.
✓
NOTE : Le câble Ethernet du routeur domestique ou du
commutateur Ethernet doit être accessible au lieu d'installation du relay
pour assurer la connectivité du réseau.
B ) Montage : Le SG Ready Relay peut être monté sur un rail DIN.
C ) Raccordements électriques :
1.
Raccordez les fils d'alimentation provenant de la sortie du
disjoncteur à l'entrée du relay comme indiqué dans la figure
suivante :
Module
SG Ready
N
C1
L
18 19
20 21 22 23 24
25 26
27
Rel. 1
230V AC
Expert Net Control 2302
LAN
Capteur / RS232
Entrée
I1
I2 I3
I4
LV PWR
AVERTISSEMENT : Assurez-vous que le circuit n'est pas sous
tension lorsque vous travaillez sur les raccordements électriques.
Assurez-vous également en amont que tous les disjoncteurs sont allumés
et vérifiez que la tension soit faible ou nulle à l'aide d'un multimètre.
2.
Raccordez le câblage des relais à contact sec (Rel 1 et Rel 2)
aux contacts SG Ready de la pompe à chaleur, tel qu'indiqué sur
la figure suivante.
SG Ready
N
C1
L
18 19
20 21 22 23 24
25 26
Rel. 1
230V AC
Expert Net Control 2302
LAN
Capteur / RS232
Entrée
I1
I2 I3
I4
LV PWR
C2
Contacts
28 29
30
31 32
33
34 35
max. 16A / 250V AC
max. 10A / 24V DC
Rel. 2
Rel. 3
Rel. 4
Sélectionner
OK
1
2
3
4
Statut
I5
I6 I7
I8
Arrêter
Module
C2
Contacts
27
28 29
30
31 32
33
34 35
max. 16A / 250V AC
max. 10A / 24V DC
Rel. 2
Rel. 3
Rel. 4
Sélectionner
OK
2 3 4
1
Statut
I5
I6 I7
I8
Arrêter
C ) Connexion au réseau : Branchez le câble Ethernet provenant
du routeur domestique ou du commutateur Ethernet sur
le port LAN du SG Ready Relay, tel qu'indiqué sur la figure
suivante :
Module
SG Ready
N
C1
L
18 19
20 21 22 23 24
25 26
27
Rel. 1
230V AC
Expert Net Control 2302
1
LAN
Capteur / RS232
Entrée
I1
I2 I3
I4
I5
LV PWR
Pour obtenir la fiche technique, les directives et les certifications
du SG Ready Relay, cliquez sur
QR Code suivant :
4
Configurer le chargeur de VE et/ou la pompe à chaleur
Avant de pouvoir coupler le chargeur de VE et/ou la pompe à chaleur à l'IQ
Energy Router, il est nécessaire de configurer le chargeur de VE pour OCPP
et/ou la pompe à chaleur pour le SG Ready Relay. Pour des instructions plus
détaillées, scannez le QR Code suivant ou cliquez sur les liens suivants:
Pour la France, cliquez sur le lien suivant :
documentation
Pour la Suisse, cliquez sur le lien suivant :
documentation
Pour la Belgique, cliquez sur le lien suivant :
hem/documentation
C2
Contacts
28 29
30
31 32
33
34 35
max. 16A / 250V AC
max. 10A / 24V DC
Rel. 2
Rel. 3
Rel. 4
Sélectionner
OK
2 3 4
Statut
I6 I7
I8
Arrêter
SG Ready Relay
ou scannez le
https://link.enphase.com/fr-fr/hem/
https://link.enphase.com/fr-ch/hem/
https://link.enphase.com/fr-be/
