D ) Surveillance de l'IQ Energy Router : Attendez que l'IQ Energy Router
démarre. Cela peut prendre quelques minutes. Un voyant vert indique
que l'IQ Energy Router est prêt.
Surveillez les voyants LED de l'IQ Energy Router :
•
Clignotement vert : L'IQ Energy Router démarre
•
Le voyant reste allumé en vert : Fonctionnement normal
•
Clignote rapidement en rouge : L'IQ Energy Router rencontre des
problèmes et tente de rétablir la connectivité avec Internet et le LAN.
Si le problème persiste, contactez l'assistance clientèle à l'adresse
https://enphase.com/contact/support.
2
Configuration de l'Energy Meter
Les matériels suivants (non inclus dans la boîte) sont nécessaires à
l'installation :
•
Disjoncteur miniature : La puissance dépend de celle de la pompe à
chaleur. Référez-vous à la fiche technique de la pompe à chaleur avant
de choisir le disjoncteur.
•
Câblage électrique : La taille du câble dépend de la puissance de la
pompe à chaleur (câbles d'au moins 10 mm² de section). Se référer à
la fiche technique de la pompe à chaleur avant de choisir le câblage
approprié. La longueur peut varier en fonction de la configuration du
site, mais elle ne doit pas être inférieure à 1 m.
•
Câble Ethernet : pour se connecter au routeur domestique ou au
commutateur connecté : IEEE 802.3 CAT 6, unshielded twisted
pair (UTP).
Étapes de l'installation
A ) Emplacement : L'Energy Meter peut être installé dans le panneau
principal si l'espace n'est pas une contrainte ou dans un sous-panneau
séparé plus proche de l'emplacement de la pompe à chaleur.
✓
NOTE : Le câble Ethernet du routeur domestique ou du commutateur
Ethernet doit atteindre l'emplacement de l'Energy Meter pour assurer la
connectivité du réseau.
B ) Montage : L'Energy Meter peut être monté sur un rail DIN.

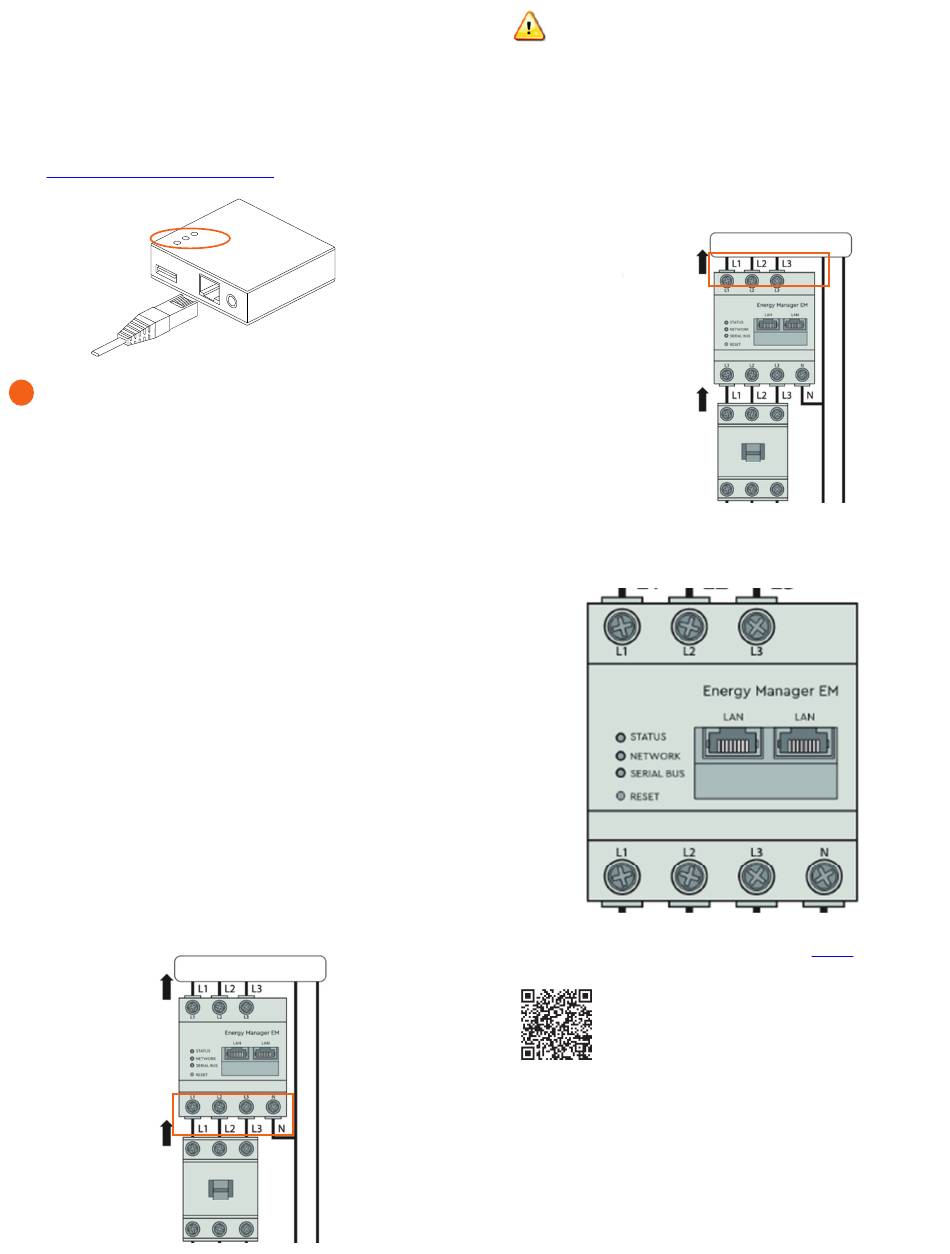

C ) Raccordements électriques :
1.
Connexion monophasée : Raccordez le fil d'alimentation
provenant de la sortie du disjoncteur à l'entrée L1 de l'Energy
Meter et à l'entrée N du fil neutre.
2.
Connexion triphasée : Raccordez les fils d'alimentation
provenant de la sortie du disjoncteur aux entrées L1, L2 et L3
de l'Energy Meter et à l'entrée N du fil neutre, comme indiqué dans
la figure suivante :
SORTIE
Compteur
TQ EM420
ENTRÉE
Disjoncteur
POMPE À CHALEUR
PE
AVERTISSEMENT : Assurez-vous que le circuit n'est pas sous
tension lorsque vous travaillez sur les raccordements électriques.
Assurez-vous également en amont que les disjoncteurs sont allumés et
vérifiez l'absence de tension à l'aide d'un multimètre.
1.
Connexion monophasée : Raccordez le fil d'alimentation L1 et
N provenant de la sortie de l'Energy Meter à la borne d'alimen-
tation L1 et N de la pompe à chaleur.
2.
Connexion triphasée : Raccordez les fils d'alimentation L1, L2,
L3 et N provenant de la sortie de l'Energy Meter à la borne d'ali-
mentation L1, L2, L3 et N de la pompe à chaleur, tel qu'indiqué
sur la figure suivante :
SORTIE
Compteur
TQ EM420
ENTRÉE
Disjoncteur
D ) Connexion au réseau : Branchez le câble Ethernet CAT6 provenant
du routeur domestique ou du commutateur Ethernet à l'un des ports
LAN de l'Energy Meter, tel qu'indiqué sur la figure suivante :
Pour obtenir la fiche technique de l'Energy Meter, les directives et les
certifications des compteurs d'énergie, cliquez sur
le QR Code suivant :
POMPE À CHALEUR
PE
EM420
ou scannez
