2. DESCRIPTION DE L'APPAREIL
2.1 Félicitations !
2.2 Utilisation
94 •

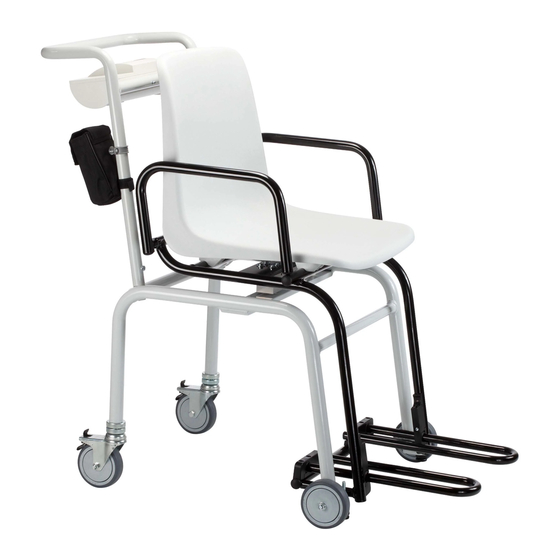

En achetant la chaise pèse-personne électronique
, vous avez fait l'acquisition d'un appareil à la
seca 959
fois robuste et de grande précision.
Depuis plus de 170 ans, seca met son expérience au
service de la santé et établit constamment de nouvelles
tendances en tant que leader dans de nombreux pays
via des innovations en matière de pesage et de
mesure.
La chaise pèse-personne électronique
lisée principalement dans les hôpitaux, les cabinets
médicaux et les centres de soins hospitaliers, confor-
mément aux directives nationales en vigueur.
La chaise pèse-personne sert à la détermination
conventionnelle du poids, au constat de l'état nutrition-
nel global, et aide le médecin traitant à établir un dia-
gnostic et à décider d'une thérapie.
Pour l'établissement d'un diagnostic précis, il incombe
toutefois au médecin, parallèlement au relevé des
valeurs pondérales, de prescrire des examens ciblés
supplémentaires et de tenir compte des résultats cor-
respondants.
Outre la fonction classique de détermination du poids,
le
offre une fonction de calcul de l'indice de
seca 959
masse corporelle (BMI). Pour cela, on entre la taille à
l'aide du clavier, l'indice de masse corporelle corres-
pondant à la valeur du poids étant ensuite calculé
automatiquement. Les appareils de mesure de la taille
du système
seca 360° wireless
sans fil la taille à la
Le réseau sans fil
seca 360° wireless
mettre les résultats de mesure via une connexion sans
fil à une imprimante sans fil seca ou à un ordinateur
équipé du logiciel
seca analytics
USB sans fil seca.
peuvent transmettre
.
seca 959
et de l'adaptateur
est uti-
seca 959
permet de trans-
Publicité
Manuels Connexes pour Seca 959
Sommaire des Matières pour Seca 959
- Page 1 Le réseau sans fil permet de trans- seca 360° wireless mettre les résultats de mesure via une connexion sans fil à une imprimante sans fil seca ou à un ordinateur équipé du logiciel et de l'adaptateur seca analytics USB sans fil seca.
- Page 2 Français peut être déplacé sur des roulettes et uti- seca 959 lisé de manière mobile sur une longue période avec des piles grâce à sa faible consommation. n'est pas conçue pour le transport de seca 959 personnes ou d'objets. La chaise pèse-personne doit uniquement être utilisée dans le but mentionné...
- Page 3 • Les entretiens et réparations doivent être exclusive- ment confiés à des partenaires SÀV autorisés. Pour connaître le partenaire SÀV le plus proche, rendez- vous sur le site www.seca.com ou envoyez un e-mail à service@seca.com. • Utilisez exclusivement des accessoires et pièces de rechange seca d'origine.
- Page 4 Français 3.3 Manipulation des piles et accus Cet appareil est fourni avec un bloc batterie. Observez les consignes de sécurité suivantes. AVERTISSEMENT ! Dommages corporels dus à une manipulation inappropriée Les piles contiennent des substances toxiques qui peuvent être libérées sous forme d'explo- sion en cas de manipulation inappropriée.
- Page 5 4. APERÇU 4.1 Éléments de commande Élément de N° Fonction commande Mise sous et hors tension de la balance Touche fléchée • Lors du pesage : - Pression brève : activer la fonction Hold - Pression longue : activer la fonction Tare tare •...
- Page 6 Français Élément de N° Fonction commande Touche Entrée Lors du pesage (si un réseau sans fil est configuré) : - Pression brève : envoyer les résultats de mesure aux appareils prêts à recevoir (ordinateur avec module sans fil USB) - Pression longue : imprimer les résultats de mesure (imprimante sans fil) •...
- Page 7 4.2 Symboles de l'écran Symbole Signification Faible niveau de charge du bloc batterie Fonctionnement avec bloc d'alimentation Fonction non étalonnable active Étendue de pesage actuellement utilisée (voir « Caractéristiques techniques » à la page 131) 4.3 Symboles sur la plaque signalétique Texte/Symbole Signification Modèle Numéro de modèle...
- Page 8 Autosend • • System • seca 360° wireless *Réseau sans fil • Groupe (ID) : • Max. trois groupes sans fil seca : 0, Autoprint • HI_MA 1, 2 • Configuration max. par groupe *Funknetzwerk seca 360° Wireless: sans fil : • Year Raum (ID): - 1 pèse-bébé...
- Page 9 5. AVANT DE COMMENCER … 5.1 Éléments livrés, montés N° Composant Pièce Chaise pèse-personne Bloc d'alimentation Bloc batterie Sacoche pour bloc d'alimentation seca 471 Mode d'emploi, non illustré 102 •...
- Page 10 Vis Parker, six pans creux, 6,3 x 38 Écrou borgne, M10 Rondelle, 10,5 mm Sacoche pour bloc d'alimentation seca 471 Bloc d'alimentation Bloc batterie Clé pour vis à six pans creux, ouverture 5 mm, non illustrée Mode d'emploi, non illustré...
- Page 11 5.3 Montage de l'appareil Montage de la poignée 1. Placez la poignée sur les ergots de la base. 2. Vissez la poignée à la base (2 x vis à six pans creux M6x16 avec rondelle de 6,4 mm). Montage du boîtier d'affichage 1.
- Page 12 Français Fixation du câble de la cellule de pesée ATTENTION ! Dysfonctionnement dû à un défaut de montage Lorsque les câbles sont soumis à des contraintes, par ex. lorsqu'ils sont fortement pliés ou lorsque les fiches sont pliées, cela peut conduire à des affichages erronés ou provoquer la panne de l'écran.
- Page 13 Montage du siège 1. Positionnez le siège sur l'assise. 2. Vissez le siège sur l'assise (4x vis Parker, six pans creux, 6,3 x 38). Montage des accoudoirs 106 •...
- Page 14 Français ATTENTION ! Dysfonctionnement dû à un défaut de montage En cas de mauvais positionnement de l'accou- doir avant le montage, il ne pourra pas être rabattu au terme du montage. – Positionnez les accoudoirs comme illustré. 1. Passez les boulons de l'accoudoir à travers les douilles de charnière de l'assise.
- Page 15 – Utilisez exclusivement des blocs d'alimentation enfichables seca d'origine avec une tension de 9V ou une tension de sortie régulée de 12V. 1. Enfichez la fiche secteur requise dans le bloc d'alimentation.
- Page 16 Français 6. UTILISATION 6.1 Réglage du pèse-personne 1. Posez le pèse-personne sur une surface solide et plane. 2. Alignez le pèse-personne. – Avec les vis des roulettes de transport avant. – Avec les molettes des roues de transport arrière. La bulle d'air du niveau d'air doit se trouver au centre du cercle.
- Page 17 6.2 Pesée PRUDENCE ! Risque de blessure du patient par suite d'une chute. Les personnes présentant des problèmes de motricité risquent de tomber lorsqu'ils tentent de s'asseoir sur le pèse-personne. – Assurez-vous que les freins de la chaise pèse-personne sont serrés. –...
- Page 18 Français Mettre le pèse- Appuyez sur la touche Start. personne sous tension se[A L'indication apparaît à l'écran, puis tous les éléments de l'écran s'affichent brièvement. La balance est prête à fonctionner lorsque 0. 0 0 l'indication apparaît à l'écran. Si la balance est utilisée avec un bloc d'alimentation, le symbole apparaît à...
- Page 19 10. Relevez le résultat de mesure. Compenser le poids La fonction TARE permet d'éviter qu'un poids supplé- supplémentaire (TARE) mentaire (par ex. une serviette ou un appui quelconque sur la surface de pesage) n'influe sur le résultat de mesure. ATTENTION ! Mesure erronée due à...
- Page 20 Français 2. Mettez le pèse-personne sous tension. 3. Pesez le patient comme décrit au chapitre « Démarrer le pesage ». 4. Appuyez brièvement sur la touche fléchée (hold/ tare). tare L'affichage clignote jusqu'à ce qu'un poids stable soit mesuré. La valeur du poids est ensuite affichée en permanence.
- Page 21 REMARQUE : Pour utiliser cette fonction, il est nécessaire de connecter au préalable les appareils dans un groupe sans fil (voir « Le réseau sans fil seca 360° wireless » à la page 121). 114 •...
- Page 22 Français 1. Effectuez le pesage. 2. Appuyez brièvement sur la touche Entrée (send/ print) de la balance. La valeur de mesure est envoyée à l'imprimante sans fil, mais n'est pas imprimée. 3. Effectuez la mesure de la taille. 4. Appuyez de manière prolongée sur la touche Entrée (send/print) de la toise de mesure.
- Page 23 6.3 Autres fonctions (menu) D'autres fonctions sont disponibles dans le menu de la balance. Vous pouvez ainsi configurer la balance de manière optimale en fonction de vos conditions d'utilisation. …. Reset • Autoclear • PT Weight Net Weight • Autohold •...
- Page 24 Français 4. Confirmez votre sélection avec la touche Entrée (send/print). Le réglage actuel pour le point de menu ou un sous-menu s'affichent (ici Niveau « 0 »). 5. Pour modifier le réglage ou pour appeler un autre sous-menu, appuyez sur l'une des touches flé- tare chées jusqu'à...
- Page 25 1. Sélectionnez le point « Pt » dans le menu. Le message « Pt » apparaît. 2. Confirmez votre sélection. Les flèches clignotent à l'écran. Le dernier poids supplémentaire enregistré s'affiche. 3. Vous pouvez reprendre la valeur enregistrée ou la modifier à...
- Page 26 Français 3. Sélectionnez le réglage souhaité : – On – Off 4. Confirmez votre sélection. Le programme quitte le menu automatiquement. Activer les signaux Vous pouvez déterminer si un signal sonore doit être audible lors de chaque pression sur une touche et sonores (BEEP) lorsqu'une valeur de poids stable est atteinte.
- Page 27 3. Sélectionnez un niveau d'atténuation. – 0: pas d'atténuation – 1: atténuation moyenne – 2: atténuation forte 4. Confirmez la sélection. Le programme quitte le menu automatiquement. Rétablir les réglages Vous pouvez rétablir les réglages d'usine pour les d'usine (RESET) fonctions suivantes : Fonction Réglage d'usine...
- Page 28 Pour chaque groupe sans fil, la combinaison d'appareils suivante est possible : • 1 pèse-bébé • 1 pèse-personne • 1 toise de mesure • 1 seca Imprimante sans fil • 1 ordinateur avec adaptateur sans fil USB seca Le réseau sans fil seca 360° wireless • 121...
- Page 29 • 1: Pèse-personne • 2: Toise de mesure • 3: Imprimante sans fil • 4: Ordinateur avec adaptateur sans fil USB seca • 7: Pèse-bébé • 5, 6 et 8-12 : Réservé pour une extension du système 122 •...
- Page 30 7.2 Utiliser la balance dans un groupe sans fil (menu) Toutes les fonctions requises pour utiliser l'appareil dans un groupe sans fil seca se trouvent dans le sous- menu « rF ». Vous trouverez de plus amples informa- tions sur la navigation dans le menu à la Page 116.
- Page 31 3. Dans le menu, sélectionnez le point « rf ». 4. Confirmez la sélection. 5. Dans le sous-menu « rf », sélectionnez le point de menu « lrn» (learn). 6. Confirmez la sélection. Le groupe sans fil en cours de réglage (ici : Groupe sans fil 0 « ID 0 ») s'affiche. Si le groupe sans fil « 0 »...
- Page 32 Si vous utilisez une imprimante sans fil, assurez- vous que l'option d'impression n'est pas définie sur « off » (voir « Sélectionner l'option d'impression (APrt) » à la page 126). 1. Mettez l'appareil sous tension. Le réseau sans fil seca 360° wireless • 125...
- Page 33 REMARQUE : Cette fonction n'est accessible que si une impri- mante sans fil seca a été intégrée dans le groupe sans fil via la fonction « learn ». 1. Mettez l'appareil sous tension. 2. Dans le sous-menu « rf », sélectionnez le point de menu « APrt »...
- Page 34 Français 2. Dans le sous-menu « rf », sélectionnez le point de menu « Time ». 3. Confirmez la sélection. Le réglage actuel pour « Année (Year) » s'affiche. 4. Réglez le numéro adéquat pour l'année. 5. Confirmez la sélection. 6. Répétez les étapes 3. et 4. pour « Mois » ( hour « Jour »...
- Page 35 à la température ambiante. • L'appareil n'a pas pu envoyer les résultats de mesure aux récepteurs sans fil (imprimante sans fil seca ou ordinateur avec adaptateur sans fil USB seca). – Assurez-vous que la balance est intégrée dans le réseau sans fil.
- Page 36 Français Défaut Cause/Solution • aucune imprimante sans fil n'est connectée ... dans le menu rf, les dans le groupe sans fil. points « APrt » et - Connecter l'imprimante sans fil dans le « Time » ne sont pas groupe sans fil via le point de menu « lrn » visibles ? (voir « Configurer un groupe sans fil (Lrn) »...
