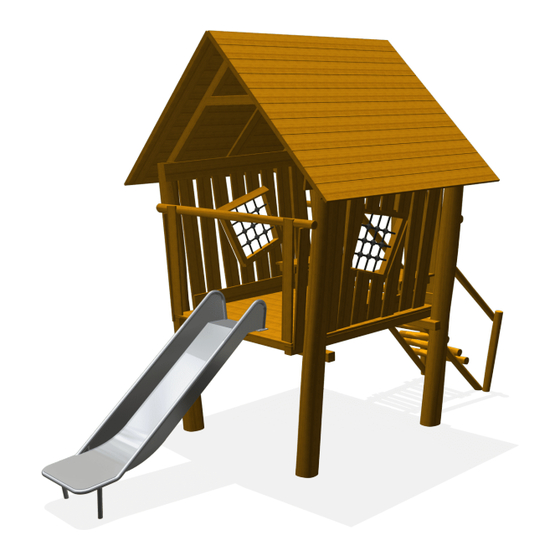

- Page 1 Maison de jeu Ferme avec toboggan PSTE000.052...
- Page 2 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 4,31 m 3,22 m 0,95 m >0,40 m < 0,20 m 0,00 m 4,24 m Openingen altijd >230 mm Openings always >230 mm PST 000 052 © Copyright BOERplay 4-4-2023 Revision: B...
- Page 3 Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles 5,73 m PST 000 052 © Copyright BOERplay 4-4-2023 Revision: B...
- Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 3,27 m 1,42 m 2,97 m 0,25 m 1,55 m Grondmarkering Ground level marker 0,59 m 0,70 m 0,70 m PST 000 052 © Copyright BOERplay 4-4-2023 Revision: B...
- Page 5 EN 1176 www.boerplay.com Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Railing Boerderij Adventure Play Glijbaan 1 m Module Robina Ladder 1 m Adventure Play Huisje Boerderij Adventure Play Raamnet Boerderij PST 000 052 © Copyright BOERplay 4-4-2023 Revision: B...
- Page 6 1 - correct assembly and all the fasteners 2 - controleer de afmetingen van de valbodem t.o.v. het toestel 2 - check the dimensions of the safety area compared to the play equipment PST 000 052 © Copyright BOERplay 4-4-2023 Revision: B...
- Page 7 JOURNAL DE BORD Type d'indication Adventure Play Numéro d'article PSTE000.052 Nom d'article Maison de jeu Ferme avec toboggan Hauteur de chute maximale 1,1 m Année de construction 2023 Certificate 033182 Autorité d'inspection TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son...
- Page 8 N° de tél.: _______________________________________________________...
- Page 9 JOURNAL DE BORD Inspection et entretien Date Temps Nom de Nom de Inspection Inspection l’opérateur de Défauts trouvés Pièces à remplacer l'inspecteur entretien entretien maintenance Accidents Mesures prises en Date de Âge de la Cause probable de Blessure corporelle survenue réponse à...
- Page 10 Intervalles d'inspection et de maintenance Mois entre N° Inspection Maintenance inspections Vérifiez la stabilité de l'équipement, les joints Fixez les pièces manquantes et les et les pièces manquantes. Vérifiez les boulons, joints, appliquez du produit de les vis et les écrous pour absence ; des fixation manquant et remplacez des bourrages, de la corrosion et de l'usure.
- Page 11 Remarques 1. En cas d'utilisation intensive, tous les points nécessitent de l’attention additionnelle. 2. Des conditions météorologiques extrêmes et l’emplacement peuvent nécessiter une fréquence d'inspection plus élevée. Discutez-les avec le fournisseur. 3. Des sites sensibles au vandalisme nécessitent des inspections plus strictes, éventuellement quotidiennes. 4.
- Page 13 1,80 m 1,26 m Type Progr. Bew. Rev. Benaming Volgnr. Opmerking M12, L=260, RVS A2-70 Draadeind+borgm+ringen+dop Schroef Assy 5x30 RVS A2 30 Schroef Assy 5x70 RVS A2 70 Standaard plank 120x20 Lengte = 900 Standaardplank 120x30 Lengte = 1800 70 mm Vierkante paal 100 mm Lengte Benaming MOD PST 000 052 A...
- Page 14 1,72 m Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide CARROSSERIERING M10 x 30 x 2,5...
- Page 15 Overstek < 45mm bij alle treden Leuning aan binnenzijde Openingen altijd < 89 mm Openings always < 89 mm 2,55 m 1,77 m 0,74 m 0,00 m Type Progr. Bew. Rev. Benaming Volgnr. Opmerking M12, L= 240, RVS A2-70 Draadeind+borgm.+ringen+dop Draadeind+borgm.+ringen+dop M12, L= 180, RVS A2-70 Draadeind+borgm.+ringen+dop...
- Page 16 5 x 70 - RVS A2-70 Paal 14-16 Lengte =3000 Standaard plank 120x20 Lengte = 1500 Standaard plank 120x20 Lengte = 1800 Raamwandje Boerderij Achterwand Adventure Play Zadeldak Boerderij Vloertje Boerderij Hoekzitje Boerderij MOD PST 045 001 © Copyright BOERplay 4-4-2023 Revision: D...
- Page 17 Afmetingen aanpassen op raam Openingen controleren met probes! ± Type Progr. Volgnr Bew. Rev. Benaming Opmerking SCHROEF 5 x 50 60 mm Vierkante paal 600 mm Lengte Raampje Benaming MOD PST 055 010 A Raamnet Title Tekening Opmerking Boerderij Drawing Comment BOER Datum...
