- Page 1 Manuel de l’utilisateur...
- Page 2 TABLE DES MATIÈRES CONTENU DE LA BOÎTE ......5 CARACTÉRISTIQUES TECHNIQUES ..6 FONCTIONS ..........7 Vue d’ensemble ..........7 Platines .............. 8 Mixage .............. 21 Branchements ..........28 INSTALLATION ........... 29 Branchements ..........29 Téléchargement des logiciels ...... 31 ...
- Page 3 Mode Slicer ..........41 Mode Stems ..........42 Mode Sampler ..........43 Mode 5 ............44 Mode 6 ............46 Mode 7 ............47 Mode 8 ............48 Le scratch ............50 Les filtres ............51 CARTE SON MULTICANAL ......52 Sortie Master pour enceintes (sortie 1-2) ...

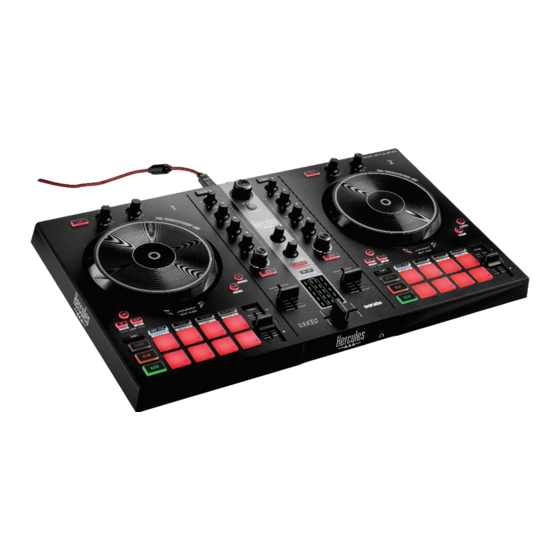

- Page 4 Hercules DJControl Inpulse 300 MK2 est un contrôleur complet destiné à faciliter l’apprentissage du mix grâce à des fonctions dédiées, des vidéos tutorielles et l’intégration des logiciels DJUCED et Serato DJ Lite. Hercules DJControl Inpulse 300 MK2 dispose d’une licence Serato DJ Lite, et non d’une licence Serato DJ...
- Page 5 Contenu de la boîte − Hercules DJControl Inpulse 300 MK2 − Câble d’alimentation tressé USB-A – USB-B − Autocollants Hercules, Serato et DJUCED − Flyer de garantie Vous pouvez enlever le film de protection présent sur le vumètre du contrôleur Hercules DJControl Inpulse 300 MK2.
- Page 6 Caractéristiques techniques Configuration requise : − DJUCED https://www.djuced.com/downloaddjuced/ (en anglais) − Serato DJ Lite : https://serato.com/dj/lite/downloads?systemreq uirements#system-requirements (en anglais) Sortie Master pour enceintes (sortie 1-2) sur deux connecteurs RCA : − Puissance max = 5 dBU @ 1 kΩ −...
- Page 7 Fonctions Vue d’ensemble 1. Boutons de transport 2. Fader de tempo 3. Commandes de boucles 4. Effets 5. Jog wheel 6. Modes de lecture 7. Pads et modes 8. Sélection des morceaux 9. Tranche de mixage 10. Pré-écoute, volume et Beatmatch Guide 11.
- Page 8 Platines 1. Boutons de transport SHIFT : commande combinée. Par exemple : − SHIFT + IN : divise par deux la longueur de la boucle. − SHIFT + FX ON : change l’effet sélectionné dans la liste. SYNC : active désactive synchronisation automatique du BPM (battements par minute) des deux...
- Page 9 CUE : insère un point Cue sur le morceau pour identifier un instant spécifique ou déplace la tête de lecture à l’endroit du point Cue. − Morceau sur pause : insère un point Cue à l’endroit où est arrêté le morceau. −...
- Page 10 2. Fader de tempo Fader de tempo : règle la vitesse de lecture du morceau en ajustant le nombre de BPM. − Déplacer vers le haut : ralentit le morceau. − Déplacer vers le bas : accélère le morceau. − Fader de tempo au milieu : vitesse originale du morceau.
- Page 11 Dans Serato DJ Lite et Serato DJ Pro, lorsque le mode Sync est activé, appuyer sur SHIFT et déplacer le fader de tempo simultanément permet de déplacer les valeurs du fader de tempo tout en conservant l’amplitude. Par exemple, avec une échelle de tempo de ± 8 %, soit 16 % d’amplitude, on peut déplacer les valeurs du fader de tempo pour couvrir de 0 % (maximum) à...
- Page 12 3. Commandes de boucles LOOP ON : active ou désactive la lecture de la boucle. IN/OUT : active une boucle en choisissant le point d’entrée (IN) et le point de sortie (OUT). − SHIFT + IN : divise par deux la taille de la boucle active.
- Page 13 4. Effets Rack d’effets : gère l’effet sur la platine. − Touche FX ON : active ou désactive l’effet. − Bouton DEPTH : règle l’intensité de l’effet. − Bouton BEAT : règle la durée du cycle de l’effet synchronisé sur la musique. −...
- Page 14 5. Jog wheel Jog wheel : permet de se déplacer dans le morceau, de modifier la lecture du morceau et de scratcher. Lorsque la fonction Beatmatch Guide est activée, les guides visuels BEAT ALIGN indiquent dans quel sens vous devez tourner la couronne du jog wheel pour aligner la grille des temps des deux morceaux.
- Page 15 L’action réalisée dépend de trois critères : − mode Vinyl (Scratch) activé ou désactivé ; − morceau en cours de lecture ou sur pause ; − endroit où l’on touche le jog wheel. Sommet Couronne Pour activer mode Vinyl (Scratch), appuyez simultanément sur SHIFT et SLIP.
- Page 16 Actions des jog wheels avec Serato DJ Lite et Serato DJ Pro : Lecture / Touche Mode Vinyl Jog wheel Pause SHIFT Activé Lecture Sommet Scratcher Activé Lecture Couronne Accélérer ou ralentir la lecture Maintenir Activé Pause Sommet appuyé Se déplacer rapidement dans le morceau Activé...
- Page 17 Actions des jog wheels avec DJUCED Lecture / Touche Mode Vinyl Jog wheel Pause SHIFT Activé Lecture Sommet Scratcher Activé Lecture Couronne Accélérer ou ralentir la lecture Maintenir Activé Pause Sommet appuyé Se déplacer très rapidement dans le morceau Maintenir Activé...
- Page 18 6. Modes de lecture Q : active ou désactive le mode Quantification. La quantification permet de déclencher une action sur le prochain temps de la grille (lire le morceau, placer un point Cue, lancer une boucle…). − SHIFT + Q : permet de changer l’échelle de tempo. o Dans DJUCED : ±...
- Page 19 SLIP : active ou désactive le mode Slip. Dans le mode Slip, la tête de lecture continue d'avancer en arrière-plan lorsque vous appliquez un effet ou une boucle, placez un point Cue, ou lorsque vous utilisez les jog wheels. Lorsque vous arrêtez d’appliquer un effet, la lecture reprend là...
- Page 20 7. Pads et modes Touches de mode : permet d’activer jusqu’à huit modes. Pour activer un mode principal, appuyez sur HOT CUE, LOOP, SLICER ou SAMPLER. Pour activer un mode secondaire (MODE 5, MODE 6, MODE 7 et MODE 8), appuyez simultanément sur SHIFT et HOT CUE, LOOP, SLICER ou SAMPLER.
- Page 21 Mixage 8. Sélection des morceaux LOAD* : charge le morceau sélectionné sur la platine de destination. Dans DJUCED , réduit ou développe les dossiers. Encodeur BROWSER : parcourt votre bibliothèque musicale en tournant l'encodeur vers la gauche (monter) ou la droite (descendre). Appuyez sur l'encodeur pour sélectionner les dossiers et les fichiers.
- Page 22 Bague lumineuse : − Dans DJUCED , affiche l’énergie du morceau maître du tempo. − Dans Serato DJ Lite, affiche le rythme. La lumière clignote en suivant le rythme du morceau. ASSISTANT : − Dans DJUCED , affiche le panneau de suggestion ...
- Page 23 9. Tranche de mixage GAIN* : règle le gain (le volume avant le fader de volume). Égalisation 3 bandes (EQ)* : contrôle l'intensité de l'EQ. Un bouton est associé à chaque bande : HIGH, MID et LOW. Bouton de filtres FILTER* : ajuste la fréquence du double filtre (passe-haut/passe-bas).
- Page 24 10. Pré-écoute, volume et Beatmatch Guide Volume MASTER : règle le volume du mix joué dans les enceintes. Volume HEADPHONES : règle le volume de la sortie casque. Pré-écoute : sélectionne la source sonore diffusée dans le casque. * : diffuse le son de la platine 1 ou de la platine 2. −...
- Page 25 BEATMATCH GUIDE : active ou désactive les aides lumineuses pour régler le tempo et aligner la grille des temps des deux morceaux. Il y a quatre flèches rouges par platine. − Guides visuels TEMPO : une des deux flèches rouges situées à côté d’un des deux faders de tempo peut être allumée.
- Page 26 − Guides visuels BEAT ALIGN : une des deux flèches rouges situées en dessous d’un des deux jog wheels peut être allumée. Cela signifie que les battements du morceau lu sur cette platine ne sont pas alignés sur ceux de la platine maître de synchronisation (Master Sync).
- Page 27 11. Mixage Fader de volume* : règle le volume de la platine. Vumètre : affiche le niveau du signal audio des platines 1 et 2 et de la sortie Master pour enceintes. Crossfader : permet d’effectuer une transition entre deux morceaux en augmentant le volume d'une des platines tout en baissant le volume de l'autre.
- Page 28 Branchements 12. Port d’extension propriétaire Hercules 13. Sortie Master pour enceintes (sortie 1-2) 14. Port USB-B 2.0 15. Sortie casque (sortie 3-4) Port d’extension : permet de brancher des accessoires additionnels. Sortie Master pour enceintes (sortie 1-2) : permet de brancher des enceintes actives.
- Page 29 Installation Branchements 1. Branchez le contrôleur DJControl Inpulse 300 MK2 à votre ordinateur avec le câble USB. 2. Reliez les entrées des enceintes actives aux sorties enceintes du DJControl Inpulse 300 MK2 (2 RCA). 3. Branchez le casque au connecteur jack 3,5 mm sur...
- Page 30 Une séquence d’allumage des LEDs, appelée Vegas Mode, se déclenche à chaque branchement du produit sur votre ordinateur. Le Vegas Mode se déroule en quatre phases permettant d’éclairer toutes les LEDs et d’afficher différentes couleurs possibles de la bague d’énergie multicolore rétroéclairée.
- Page 31 DJControl Inpulse 300 MK2 en mode ASIO, qui réduit la latence par rapport au mode WASAPI et est généralement plus stable. Les pilotes permettent également de tester le DJControl Inpulse 300 MK2 et de vérifier la version de firmware sous Windows et macOS ®...
- Page 32 Au premier lancement, DJUCED® vous guide dans la connexion du casque et des enceintes actives (ou du haut-parleur intégré à l’ordinateur si vous n’avez pas d’enceintes). Suivez pas à pas les informations à l’écran avant de démarrer. Réglages audio : Pour modifier les réglages de carte son, cliquez sur l’icône de roue d’engrenage en haut à...
- Page 33 − Audio Device (Périphérique audio) : DJControl Inpulse 300 MK2 − Output (Sortie) : o Master : Outputs 1&2 o Headphones : Outputs 3&4 Suivez les tutoriels de la Hercules DJ Academy intégrés à DJUCED et accessibles en cliquant sur l’icône Les tutoriels sont également accessibles ici, sur la...
- Page 34 DJControl Inpulse 300 MK2 en mode ASIO, qui réduit la latence par rapport au mode WASAPI et est généralement plus stable. Les pilotes permettent également de tester le DJControl Inpulse 300 MK2 et de vérifier la version de firmware sous Windows ® et macOS...
- Page 35 Le DJControl Inpulse 300 MK2 dispose d’une licence Serato DJ Lite, et non d’une licence Serato DJ Pro. Si vous installez Serato DJ Pro à la place de Serato DJ Lite, Serato DJ Pro fonctionnera avec le DJControl Inpulse 300 MK2 pendant une période d’essai. À la fin de cette période d’essai, si vous souhaitez continuer...
- Page 36 Agrémenter son mix Différentes possibilités s’offrent à vous pour agrémenter votre mix. Modes et pads Les pads Dans DJUCED , les pads 1 à 8 effectuent les actions du mode activé. Dans Serato DJ Lite, les pads 1 à 4 effectuent les actions du mode activé.
- Page 37 Les modes activés sur les pads diffèrent selon le logiciel utilisé : Modes DJUCED Serato DJ Lite Serato DJ Pro** Hot Cue Hot Cue Hot Cue Loop Auto Loop Auto Loop Slicer Stems Stems Sampler Sampler Sampler TonePlay – Pitch Play –...
- Page 38 Mode Hot Cue Un point Hot Cue est un repère que vous pouvez placer sur un morceau. Il permet de lire le morceau à partir de cet emplacement. Dans DJUCED , huit points Hot Cue peuvent être définis par morceau. Dans Serato DJ Lite, quatre points Hot Cue peuvent être définis par morceau.
- Page 39 Mode Loop Une boucle, ou loop, est une partie du morceau qui est jouée de manière répétée. 1. Pour accéder au mode Loop, appuyez sur LOOP. La lumière de la touche LOOP est fixe. Dans DJUCED 2. Pour appliquer une boucle, restez appuyé sur un pad.
- Page 40 Longueur de la boucle : Platine 1 / Platine 2 Serato DJ Lite DJUCED Pad 1 1/16 de temps 1 temps Pad 2 1/8 de temps 2 temps Pad 3 1/4 de temps 4 temps Pad 4 1/2 temps 8 temps Pad 5 1 temps...
- Page 41 Mode Slicer Le mode Slicer est uniquement disponible avec DJUCED Dans DJUCED , le mode Slicer permet de découper la boucle active en huit sections. La boucle se déplace tout au long du morceau. 1. Pour accéder au mode Slicer, appuyez sur SLICER. La lumière de la touche SLICER est fixe.
- Page 42 Mode Stems Le mode Stems est uniquement disponible avec Serato DJ Lite. Dans Serato DJ Lite, le mode Stems permet de séparer le morceau en quatre pistes (voix et instruments). 1. Pour accéder au mode Stems, appuyez sur SLICER. La lumière de la touche SLICER est fixe. 2.
- Page 43 Mode Sampler Un échantillon, ou sample, est un bref son lu par-dessus le morceau en cours de lecture et joué de façon unique ou répétée. Dans DJUCED , les pads 1 à 8 permettent de jouer les huit échantillons se trouvant sur les deux premières lignes du sampler multicouche.
- Page 44 Mode 5 Serato DJ Lite ne dispose pas du mode 5 (TonePlay). Serato DJ Pro, associé au plugin Pitch 'n Time, propose un mode Pitch Play fonctionnant sur le même principe que le mode TonePlay. Dans DJUCED , le mode 5 correspond au mode ...
- Page 45 Modification de la tonalité : Platine 1 / Platine 2 Tonalité Pad 1 Tonalité d’origine Pad 2 Pad 3 Pad 4 Pad 5 Pad 6 Pad 7 Pad 8...
- Page 46 Mode 6 Serato DJ Lite ne dispose pas du mode 6. Dans DJUCED , le mode 6 offre un mode additionnel de contrôle du rack d’effets. Un effet est un filtre ou une combinaison de filtres appliqué à un morceau pour en modifier la sonorité (écho, réverbération…).
- Page 47 Mode 7 Serato DJ Lite ne dispose pas du mode 7. Dans DJUCED , le mode 7 correspond au mode Slicer Loop. Ce mode permet de découper la boucle active en huit sections. Contrairement au mode Slicer, la boucle active reste en boucle dans ce mode.
- Page 48 Mode 8 Dans DJUCED , le mode 8 correspond au mode BeatJump. Dans Serato DJ Lite et Serato DJ Pro, le mode 8 correspond au mode Scratch Banks. Dans DJUCED , le mode 8 correspond au mode BeatJump. Ce mode permet de faire un saut précis dans le morceau.
- Page 49 Dans Serato DJ Lite et Serato DJ Pro, le mode 8 correspond au mode Scratch Banks. Ce mode permet de charger instantanément un échantillon de scratch sur la platine pour scratcher sur le jog wheel à la place de la piste en cours, et de revenir aussi rapidement sur la piste en cours.
- Page 50 Le scratch Le scratch consiste à produire un effet sonore à partir d’un morceau en faisant tourner le jog wheel. 1. Pour activer fonction scratch, appuyez simultanément sur SHIFT et SLIP. Pour vous assurer que la fonction scratch (mode Vinyl) est activée, appuyez sur SHIFT. La touche SLIP est allumée.
- Page 51 Les filtres Le réglage du filtre permet d’atténuer certaines fréquences. − Atténuer les hautes fréquences (appelé filtre passe- bas ou filtre coupe-haut) : tournez le bouton de filtres FILTER vers la gauche. − Atténuer les basses fréquences (appelé filtre passe- haut ou filtre coupe-bas) : tournez le bouton de filtres FILTER vers la droite.
- Page 52 Carte son multicanal Le produit possède une carte son multicanal intégrée afin de pouvoir diffuser votre mix sur des enceintes pour le public (sortie Master pour enceintes) et de pré-écouter le morceau suivant en cours de préparation avec votre casque (sortie casque). Sortie Master pour enceintes (sortie 1-2) Vos enceintes actives doivent être branchées sur la sortie Master pour enceintes située à...
- Page 53 Sortie casque (sortie 3-4) Votre casque doit être branché sur la sortie casque située sur la face avant de votre produit. Par défaut, à chaque branchement de votre produit, la sortie casque est assignée à la sortie 3-4 afin de fonctionner dans tous les logiciels de DJing du marché, notamment DJUCED et Serato DJ Lite.
- Page 54 PC ou Mac, car il respecte les normes USB Audio et USB Midi. ® ASIO et panneau de contrôle Windows Pour utiliser le contrôleur DJControl Inpulse 300 MK2 avec Serato DJ Lite, vous devez installer les pilotes ASIO. Les pilotes ASIO sont disponibles ici : https://support.hercules.com//product/djcontrolinpul se300mk2/.
- Page 55 (ex : DJUCED ® sélectionnez le pilote DJControl Inpulse 300 Mk2 ASIO (ASIO) : Lorsque le logiciel prend la main sur le pilote ASIO, vous remarquerez que les réglages ASIO ne sont plus modifiables dans le panneau de contrôle. C’est tout à fait normal, cela indique que le pilote ASIO est en cours d’utilisation.
- Page 56 − Diminuez la taille du buffer pour diminuer la latence. − Augmentez la taille du buffer si vous avez des coupures ou artéfacts dans l’audio. Vous devrez répéter cette opération jusqu’à trouver la taille de buffer optimale pour votre système. Les pilotes sont disponibles ici : https://support.hercules.com//product/djcontrolinpul se300mk2/.
- Page 57 Votre produit possède un mode de mise à jour firmware automatique. Pour ce faire, il suffit d’installer les pilotes Hercules et de suivre les instructions à l’écran. La mise à jour firmware se fera automatiquement. Les pilotes sont disponibles ici : https://support.hercules.com//product/djcontrolinpul...
- Page 58 Mode Démo Ce mode est disponible lorsque vous branchez votre produit sur une alimentation USB, et est notamment utilisé en magasin. Dans ce cas, le produit n’est pas fonctionnel, il se trouve en mode démonstration : une séquence de démonstration d’éclairage des lumières s’exécute perpétuellement.
- Page 59 Aucun son ne sort de mon casque. Vérifiez que vous avez branché votre casque sur la face avant du produit, car votre produit est équipé d’une carte son multicanal préconfigurée pour fonctionner avec DJUCED ® et Serato DJ Lite. Par défaut, les deux touches de pré-écoute sont activées au premier démarrage du logiciel.
- Page 60 Vérifiez que le casque dispose d’un connecteur TRS (casque standard) et non d’un connecteur TRRS (casque + microphone). Tip (Pointe) Tip (Pointe) Ring (Anneau) Ring (Anneau) Ring (Anneau) Sleeve (Manchon) Sleeve (Manchon) Les connecteurs TRRS ne sont pas compatibles avec le contrôleur DJControl Inpulse 300 MK2.
- Page 61 Serato DJ Lite. ® Pour tester hors du logiciel DJ si l’interface audio du contrôleur DJControl Inpulse 300 MK2 produit du son, vous pouvez afficher le panneau de contrôle du contrôleur DJ. Cliquez sur l’onglet ABOUT (À PROPOS), puis cliquez sur l’icône de haut-parleur.
- Page 62 Aucun son ne sort des enceintes de mon ordinateur portable. Votre produit est équipé d’une carte son multicanal préconfigurée. Si vous souhaitez utiliser les enceintes intégrées de votre ordinateur portable : − Dans DJUCED ® , accédez aux paramètres et cochez l’option SEND MASTER...
- Page 63 Si vous souhaitez utiliser les enceintes intégrées de votre ordinateur portable : − Dans DJUCED ® , accédez aux paramètres et cochez l’option SEND MASTER COMPUTER SPEAKERS (ENVOYER LE SIGNAL MASTER VERS LES ENCEINTES DE L’ORDINATEUR). Vous devez brancher votre casque contrôleur DJControl Inpulse 300 MK2.
- Page 64 DJControl Inpulse 300 MK2. Pour tester hors du logiciel DJ si l’interface audio du contrôleur DJControl Inpulse 300 MK2 produit du son, vous pouvez afficher le panneau de contrôle du contrôleur DJ. Cliquez sur l’onglet ABOUT (À PROPOS), puis cliquez sur l’icône de haut-parleur.
- Page 65 MASTER. Le contrôleur DJControl Inpulse 300 MK2 est-il compatible avec un iPad ou un iPhone ? Non, le contrôleur DJControl Inpulse 300 MK2 n’est pas compatible avec un iPad ou un iPhone. Il fonctionne uniquement sur PC ou Mac.
- Page 66 SUPPORT TECHNIQUE https://support.hercules.com...
- Page 67 Marques commerciales Intel ® et Intel Core™ sont des marques ou marques déposées d’Intel Corporation. Microsoft ® Windows ® 10/11 est une marque commerciale déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. ® et macOS® sont des marques commerciales d’Apple Inc., déposées aux États-Unis et dans d’autres pays.
- Page 68 Copyright Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcrite, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à quelque fin ou par quelque moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d’enregistrements, ou autres, sans l’autorisation expresse et écrite de Guillemot Corporation S.A.
- Page 69 Contrat de licence utilisateur final applicable aux logiciels DJUCED ® Serato DJ Lite Veuillez lire attentivement le Contrat de licence qui s’affiche lors de l’installation de DJUCED ® et de Serato DJ Lite.
