3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 35 degrés et le placer sur la position la plus haute.

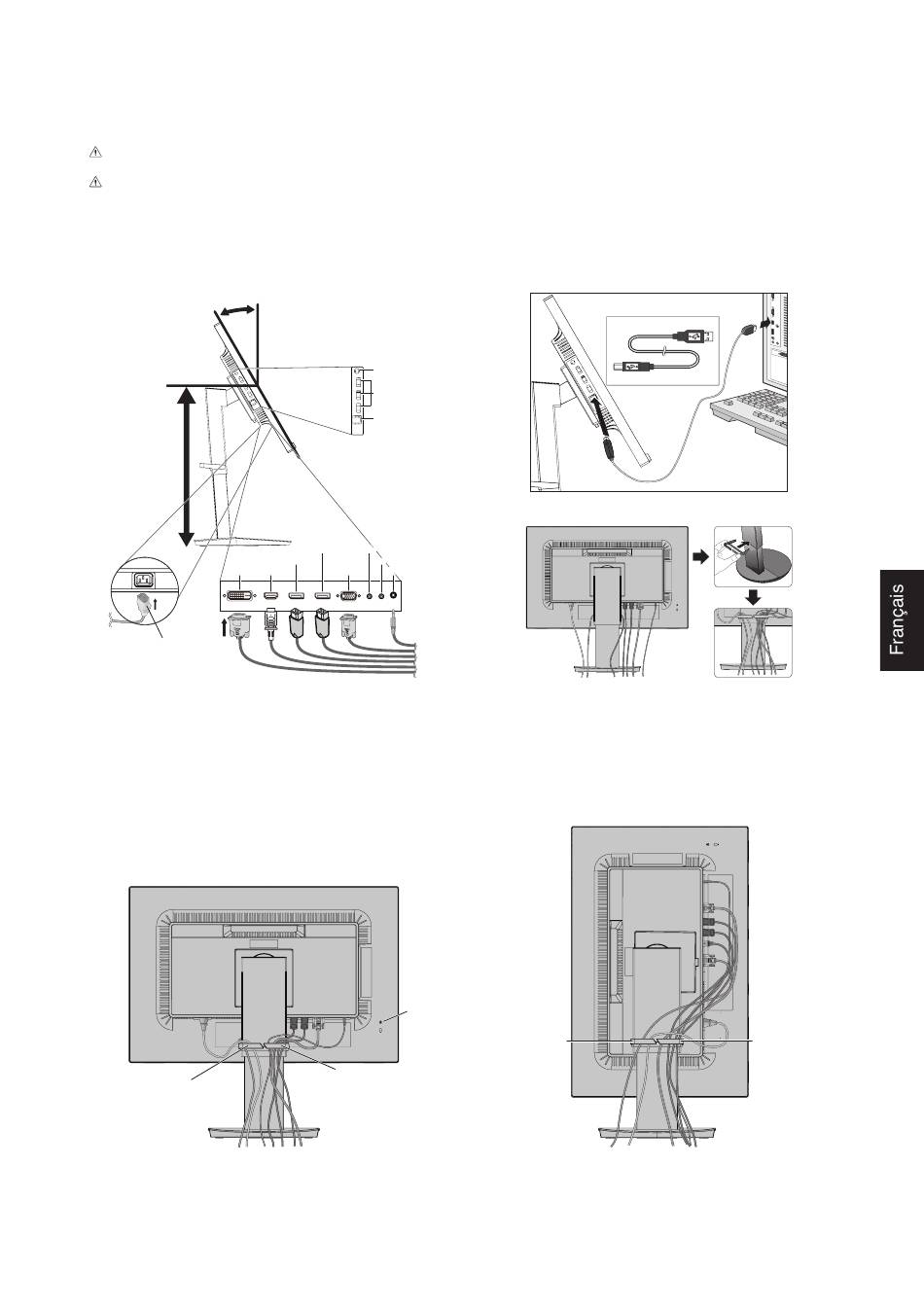

4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l'aide du câble USB, branchez la prise de type B au
port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur
(Figure C.1a). Si vous utilisez le cordon d'un appareil USB, branchez-le au port descendant du moniteur.
ATTENTION : ne pliez pas le câble USB. Cela pourrait entraîner une surchauffe et causer un incendie.
ATTENTION : ne connectez pas d'écouteurs ou de casque au moniteur si vous les portez.
En fonction du volume, ceci pourrait affecter votre audition.
REMARQUE : une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de
nuire à la qualité d'affichage du module LCD ou encore de réduire la durée de vie du module.
REMARQUE : utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible.
Inclinaison de 35°
Hauteur maximale
du support
Entrée DisplayPort*
DVI
Cordon
d'alimentation
Figure C.1
*
1
: voir page 12.
*
: voir page 11.
2
5. Fixez l'anneau de maintien des câbles au socle (Figure C.2).
Passez les câbles dans l'anneau en les répartissant uniformément et resserrez ce dernier (Figure C.3 et Figure C.4).
6. Vérifiez que vous pouvez toujours pivoter, lever et baisser l'écran du moniteur après l'installation des câbles.
Cordon d'alimentation
Câble DVI
Figure C.3
*
: mini prise stéréo ø 3,5.
3
Casque
USB descendant (type A)
USB montant (type B)
Sortie DisplayPort*
Entrée ControlSync*
1
2
1
Sortie ControlSync*
Entrée Audio
HDMI
D-SUB
Encoche de sécurité
Câble HDMI
Câbles DisplayPort
Câble mini D-Sub
15 broches
Câbles ControlSync
Câble audio*
3
Français-7
Type B
Type B
Figure C.1a
2
Cordon
d'alimentation
Câble DVI
Type A
Type A
Figure C.2
Câble HDMI
Câbles
DisplayPort
Câble mini D-Sub
15 broches
Câbles
ControlSync
Câble audio*
Figure C.4
3
