Connecteur d'alimentation d'extrémité, limiteur de courant, à circuit
unique Trac-Lites
Lisez et assurez-vous d'avoir compris ces instructions avant demonter
le luminaire.
Ce luminaire est conçu pour une installation conforme au Code électrique national et aux règlements locaux. Pour
assurer la conformité absolue avec les codes et règlements locaux, consultez votre inspecteur électricien local avant
l'installation. Pour éviter l'électrocution, coupez l'alimentation au tableau du disjoncteur principal avant de poursuivre.
CONSERVEZ LE PRÉSENT MODE D'EMPLOI
Connecteur RCLFM11 et RCLFMR11
pour les rails (Trac) Trac-Lites à
circuit unique seulement. Le limiteur
de courant limitera la puissance
en watts sur un circuit et peut
être utilisé comme commutateur
"MARCHE/ARRÊT" standard.
L'alimentation à limitation de courant peut
être acheminée directement à l'aide d'un
conduit souple ou rigide avec un connecteur
électrique de 3/8 ou 1/2 po à partir des
systèmes de baguettes de plafonds
standard ou de grilles de plafond.
REMARQUE:
1. Coupez l'alimentation au disjoncteur
avant d'installer le connecteur électrique
et le rail.
2. Si l'alimentation se fait à partir de
connecteurs électriques n'utilisez pas le
connecteur d'alimentation comme support
de conduit. Des supports de conduit
indépendants doivent être utilisés pour
fixer le conduit à la structure de l'édifice.
3. Respectez la polarité; le fil neutre blanc
doit être relié à la borne marquée « N »
sur le connecteur d'alimentation.
4. Utilisez seulement un fil massif de calibre
12 ou 14 dans le connecteur d'alimentation.
Puissance nominale du connecteur
d'alimentation 120 V, 20 A maxi, 60 Hz.
5. Utilisez le disjoncteur limiteur de courant
Juno de la bonne puissance nominale
(série TCL) pour limiter la charge sur le
circuit (disjoncteur limiteur de courant
vendu séparément).
6. Le connecteur d'alimentation est polarisé
et ne peut être monté qu'à une seule
extrémité du rail. Alignez la flèche de
polarité du connecteur d'alimentation
vers la ligne de polarité du rail pour une
bonne installation. Voir la Figure 1.
7. Ne positionnez pas l'appareil d'éclairage
de sorte qu'il touche le connecteur
d'alimentation.
Remarque: Ce connecteur d'alimentation
de rail limiteur de courant est conforme à la
norme ASRAE 890.1 Section 9.1.4 (c) et est
certifié conforme à la norme California Energy
Commission T24-2008, Section 119 (L) du
Code de l'énergie de Californie.
1300 South Wolf Road • Des Plaines, IL 60018 • Téléphone 800-323-5068 • www.junolightinggroup.com
INSTRUCTIONS D'INSTALLATION
Pour RCLFM11 / RCLFMR11
INSTRUCTIONS POUR L'INSTALLATION DU CONNECTEUR À
LIMITATION DE COURANT À L'AIDE DE CONDUIT FLEXIBLE
OU RIGIDE
Étape 1. Enlevez le COUVERCLE et
conservez-le.
Étape 2. Marquez la ligne centrale de la
PLAQUE sur le plafond pour
déterminer l'endroit où fixer le
CONNECTEUR D'ALIMENTATION.
Étape 3. Faites un trou dans le plafond
pour la prise électrique en position
qui coïncide avec l'ÉJECTEUR
ÉLECTRIQUE.
Étape 4. Enlevez la DÉBOUCHURE
ÉLECTRIQUE qui permet le passage
de l'alimentation électrique.
Étape 5. Poussez le DISJONCTEUR limiteur
courant dans la PLAQUE.
Étape 6. Attachez le connecteur électrique
(fourni par d'autres) à la PLAQUE
dans le trou rond.
Étape 7. Passez les fils d'alimentation par
le trou du plafond et à travers le
connecteur électrique.

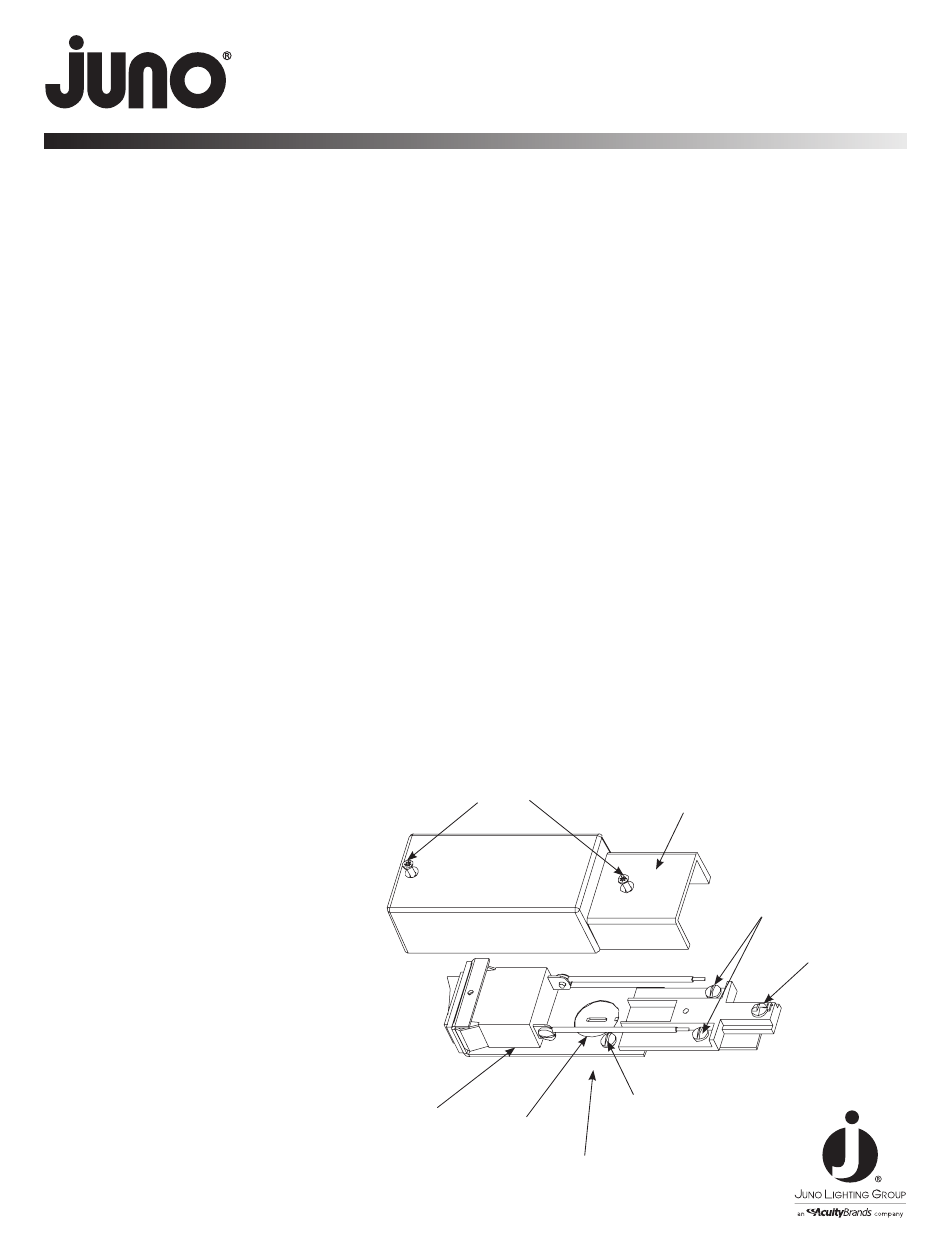

Figure 1
Vis inviolables
Disjoncteur
Débouchure
électrique
©2016 Acuity Brands Lighting, Inc.
Étape 8. Glissez le rail sur le CONNECTEUR
D'ALIMENTATION; assurez-vous
que les (2) lames de contact
s'introduisent dans l'espacement
des barres omnibus de rail.
Étape 9. Serrez la VIS DE SÉCURITÉ À
SENS UNIQUE.
Étape 10. Fixez les fils conformément aux
instructions de câblage et au
Schéma 1 de la page 2.
Étape 11. Assujettissez le COUVERCLE en
veillant à éviter de pincer les fils.
Utilisez des VIS INVIOLABLES
(fournies).
Couvercle
Vis de terre
(Vert)
Plaque
Imprimé aux États-Unis
Rev 2/16
Connecteur
d'alimentation
Vis de sécurité
à sens unique
P3625
page 1 de 2
