3.INSTALLATION ET BRANCHEMENT

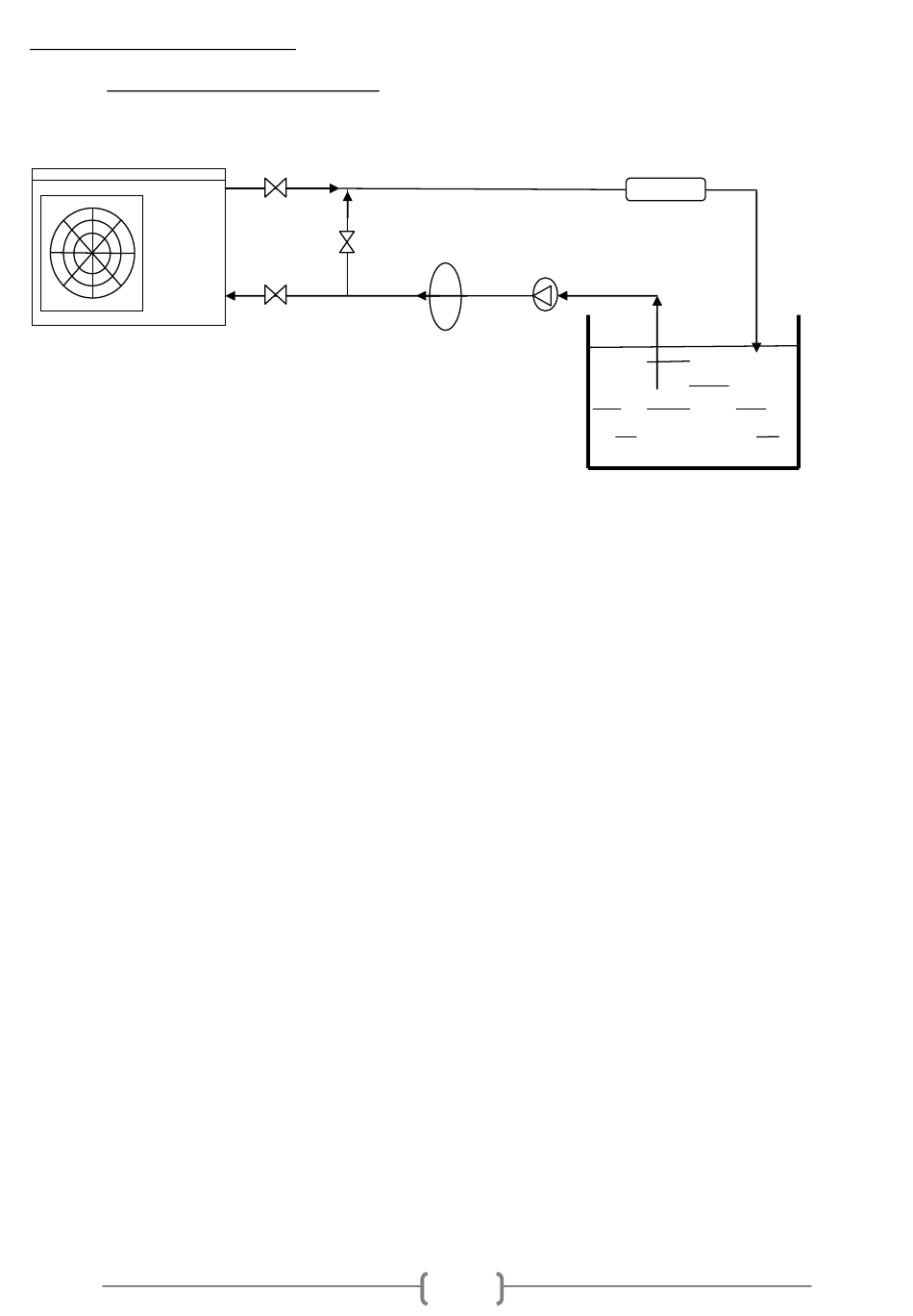

3.1 ILLUSTRATION D'INSTALLATION :

Pompe à chaleur
NOTA : La pompe à chaleur est livrée avec deux raccords unions diamètre 50, 4 cylindres blocs, un récupérateur
de condensat, un moniteur de commande et son coffret, une notice. Le reste de l'installation : vannes, by-pass,
pompe, etc., est à fournir par l'installateur.
Sortie d'eau
By-pass (réglage débit)
Entrée d'eau Pompe de
Filtre filtration
5
Traitement de l'eau
Piscine
