- Page 1 All manuals and user guides at all-guides.com 69-2793EF-01.book Page -1 Thursday, January 31, 2013 1:55 PM Owner’s Guide TH305 Non-programmable Thermostat...
- Page 2 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 0 Thursday, January 31, 2013 1:55 PM Table of contents Overview About your new thermostat ..............1 Controls and display ................2 Installation Installation guidelines ................3 Mounting the thermostat................ 4 Wiring ....................

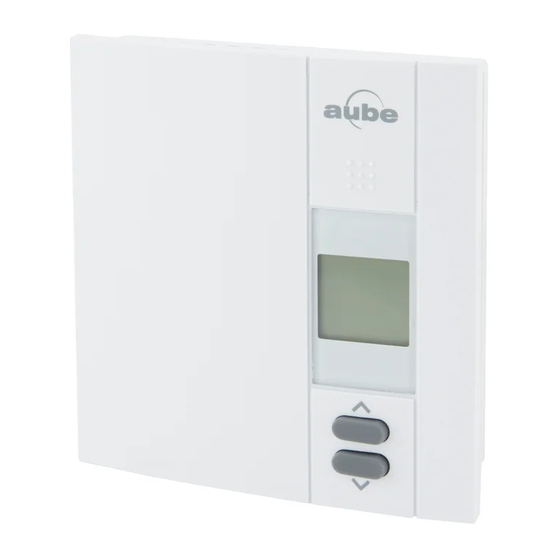

- Page 3 69-2793EF-01.book Page 1 Thursday, January 31, 2013 1:55 PM TH305 About your new thermostat The TH305 thermostat is designed to control an electric heating system such as a baseboard heater, a radiant ceiling, a convector or a fan- forced convector.
- Page 4 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 2 Thursday, January 31, 2013 1:55 PM Owner’s Guide Controls and display Temperature display Heating intensity Keypad lock Appears when the thermostat is configured for a fan-forced Temperature heater. adjustment buttons...
- Page 5 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 3 Thursday, January 31, 2013 1:55 PM TH305 Installation guidelines TURN OFF POWER TO THE HEATING SYSTEM AT THE MAIN POWER PANEL TO AVOID ELECTRICAL SHOCK. • The installation must be performed by a qualified electrician and must comply with electrical codes of your region.
- Page 6 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 4 Thursday, January 31, 2013 1:55 PM Owner’s Guide Mounting the thermostat Loosen the screw and remove the faceplate of (The screw the thermostat from its wallplate. remains captive on the wallplate.) Make the connections using solderless connectors for copper wires.
- Page 7 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 5 Thursday, January 31, 2013 1:55 PM TH305 Wiring Electrical Electrical panel Thermostat Heater Electrical Electrical Thermostat panel Heater...
- Page 8 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 6 Thursday, January 31, 2013 1:55 PM Owner’s Guide Configuration switches The configuration switches are on the back of the thermostat. The factory settings are indicated by the gray cells in the following table. Switches 1 Keypad lock 2 Cycle length...
- Page 9 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 7 Thursday, January 31, 2013 1:55 PM TH305 Setup menu Parameter Settings Display and default setting Minimum 5 °C - 30 °C setpoint (41 °F - 86 °F) Maximum 5 °C - 30 °C setpoint (41 °F - 86 °F)
- Page 10 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 8 Thursday, January 31, 2013 1:55 PM Owner’s Guide Temperature Display and Setting The thermostat normally displays the actual temperature. • To view the setpoint temperature, press once on either temperature adjustment button.
- Page 11 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 9 Thursday, January 31, 2013 1:55 PM TH305 In case of difficulty PROBLEM SOLUTIONS This is normal. When the thermostat is Thermostat’s running at full capacity, its housing can reach housing is hot.
- Page 12 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 10 Thursday, January 31, 2013 1:55 PM Owner’s Guide Specifications Power supply: 120/208/240 VAC, 60 Hz Minimum load: 1.25 A / 150 W @ 120 VAC, 60 Hz 1.25 A / 260 W @ 208 VAC, 60 Hz 1.25 A / 300 W @ 240 VAC, 60 Hz Maximum load: 16.7 A / 2000 W @ 120 VAC, 60 Hz...
- Page 13 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 11 Thursday, January 31, 2013 1:55 PM TH305 3-year limited warranty Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of three (3) years from the date of purchase by the consumer.
- Page 14 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 12 Thursday, January 31, 2013 1:55 PM Owner’s Guide Customer Assistance 705 Montrichard Avenue, Saint-Jean-sur-Richelieu, Quebec J2X 5K8 Canada 1-800-831-2823 aube.service@honeywell.com www.aubetech.com Printed in USA 69-2793EF-01 01-2013...
- Page 15 All manuals and user guides at all-guides.com 69-2793EF-01.book Page -1 Thursday, January 31, 2013 1:55 PM Guide du propriétaire TH305 Thermostat non-programmable...
- Page 16 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 0 Thursday, January 31, 2013 1:55 PM Table des matières Aperçu À propos de votre nouveau thermostat ..........1 Commandes et affichage............... 2 Installation Consignes d'installation................. 3 Installation du thermostat ..............4 Branchement ..................
- Page 17 69-2793EF-01.book Page 1 Thursday, January 31, 2013 1:55 PM TH305 À propos de votre nouveau thermostat Le thermostat TH305 est conçu pour commander un appareil de chauffage électrique tel qu’une plinthe électrique, un plafond radiant, un convecteur ou un ventiloconvecteur.
- Page 18 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 2 Thursday, January 31, 2013 1:55 PM Guide du propriétaire Commandes et affichage Température Intensité du chauffage Clavier verrouillé Apparaît lorsque le thermostat est configuré Boutons de pour un ventiloconvecteur réglage de la température...
- Page 19 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 3 Thursday, January 31, 2013 1:55 PM TH305 Consignes d'installation METTRE LE SYSTÈME DE CHAUFFAGE HORS TENSION AU PANNEAU ÉLECTRIQUE AFIN D'ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE. • L’installation doit être effectuée par un électricien qualifié et doit être conforme aux codes de l'électricité...
- Page 20 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 4 Thursday, January 31, 2013 1:55 PM Guide du propriétaire Installation du thermostat Dévisser la vis et séparer la façade du thermostat La vis reste captive sur la de sa plaque murale. ( plaque murale .) Faire le branchement en utilisant des connecteurs sans soudure pour fils de cuivre.
- Page 21 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 5 Thursday, January 31, 2013 1:55 PM TH305 Branchement Panneau Boîte électrique électrique Thermostat Plinthe Boîte électrique Panneau Thermostat électrique Plinthe...
- Page 22 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 6 Thursday, January 31, 2013 1:55 PM Guide du propriétaire Sélecteurs de configuration Les sélecteurs de configuration sont à l’arrière de la façade du thermostat. Les réglages en usine sont indiqués dans les cases grises du tableau suivant. Sélecteurs 1 Verrouillage des réglages Désactivé...
- Page 23 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 7 Thursday, January 31, 2013 1:55 PM TH305 Menu de configuration Paramètre Réglages Affichage et réglage par défaut Consigne 5 °C - 30 °C minimale (41 °F - 86 °F) Consigne 5 °C - 30 °C...
- Page 24 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 8 Thursday, January 31, 2013 1:55 PM Guide du propriétaire Affichage et réglage de la température Le thermostat affiche normalement la température ambiante (mesurée). • Pour afficher la température de consigne, appuyer une fois sur l’un des boutons de réglage de la température.
- Page 25 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 9 Thursday, January 31, 2013 1:55 PM TH305 Problèmes et solutions PROBLÈMES SOLUTIONS Ceci est normal. Lorsque le thermostat Le thermostat est fonctionne à pleine capacité, la température chaud. du boîtier peut atteindre 40 °C (104 °F).
- Page 26 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 10 Thursday, January 31, 2013 1:55 PM Guide du propriétaire Fiche technique Alimentation : 120/208/240 VCA, 60 Hz Charge minimale : 1.25 A / 150 W @ 120 VCA, 60 Hz 1.25 A / 260 W @ 208 VCA, 60 Hz 1.25 A / 300 W @ 240 VCA, 60 Hz Charge maximale : 16.7 A / 2000 W @ 120 VCA, 60 Hz...
- Page 27 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 11 Thursday, January 31, 2013 1:55 PM TH305 Garantie limitée de 3 ans Honeywell garantit ce produit, à l'exception des piles, contre tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour trois (3) ans à partir de la date d'achat par le consommateur.
- Page 28 All manuals and user guides at all-guides.com 69-2793EF-01.book Page 12 Thursday, January 31, 2013 1:55 PM Guide du propriétaire Service à la clientèle 705, avenue Montrichard Saint-Jean-sur-Richelieu (Québec) J2X 5K8 Canada 1-800-831-2823 aube.service@honeywell.com www.aubetech.com Imprimé aux É.-U. 69-2793EF-01 01-2013...
