Emplacement Des Bornes Et Diagramme Conceptuel De Connexion; Critères À Remplir - Daikin Touch Manager Manuel D'installation

2.3.1

Emplacement des bornes et diagramme conceptuel de connexion

Reliez la prise réseau local au concentrateur au moyen d'un câble de réseau local.

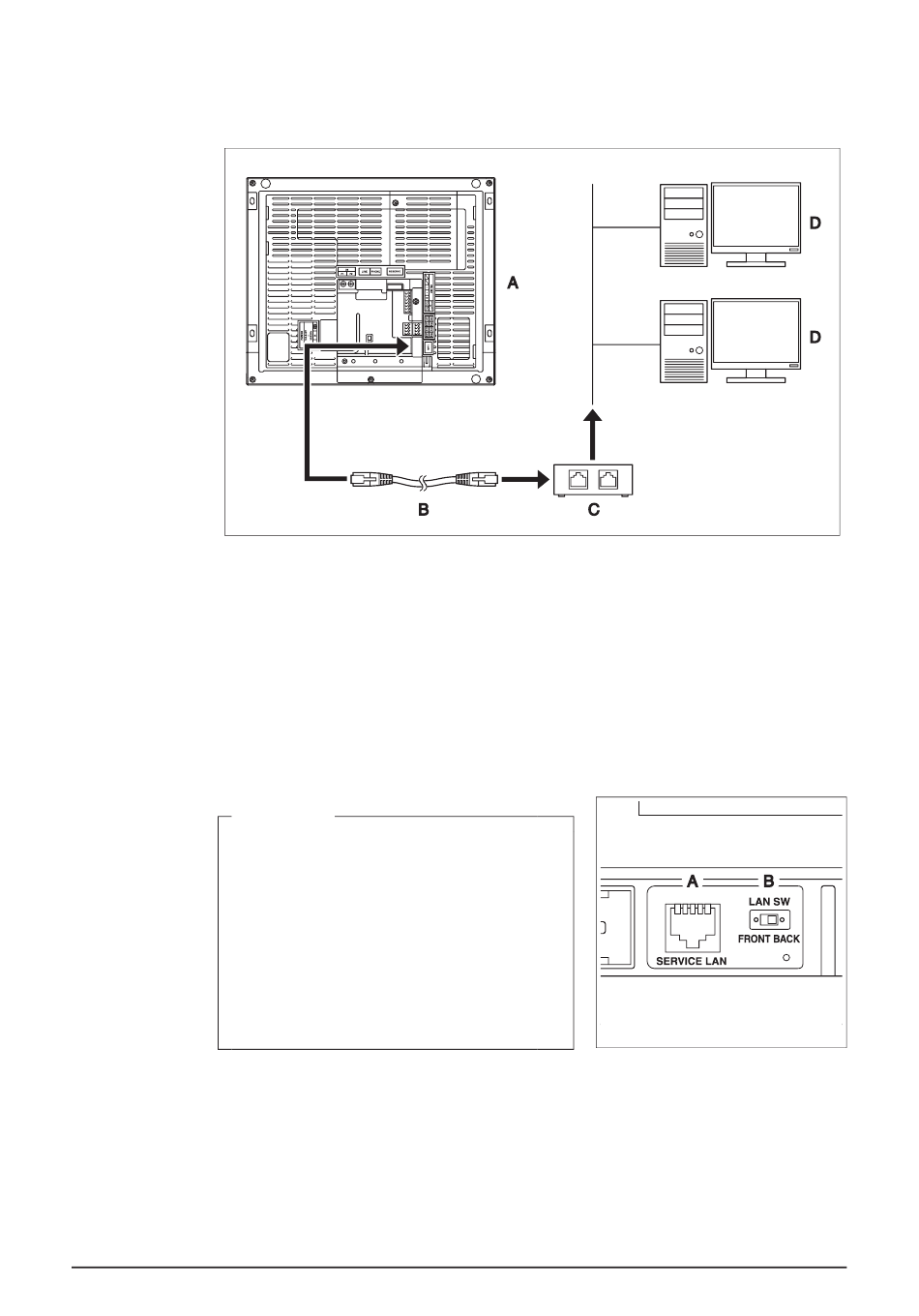

<Schéma conceptuel de la connexion réseau local>
A
B
C
D
2.3.2 Critères à remplir
• Norme de câble admissible : 100Base-TX ou 10Base-T
• Norme de connecteur : RJ-45
REMARQUE
• Pour une connexion réseau local temporaire
pendant l'installation ou la maintenance, utili-
sez la borne SERVICE RESEAU LOCAL
située sur la face avant.
Si vous passez l'interrupteur LAN SW sur
"FRONT", la prise SERVICE RESEAU LOCAL
s'actionne (activée pour utilisation).
• Le cache ne peut pas être fermé lorsque l'in-
terrupteur est sur "FRONT". Pour fermer le
cache, sélectionnez "BACK".
20
Face arrière d'intelligent Touch Manager
Câble réseau local
Concentrateur
PC
Manuel d'installation 3P291714-1
DCM601A51 intelligent Touch Manager
<Prise SERVICE RESEAU LOCAL et
interrupteur LAN SW>
A SERVICE RESEAU LOCAL
B
LAN SW
Français
