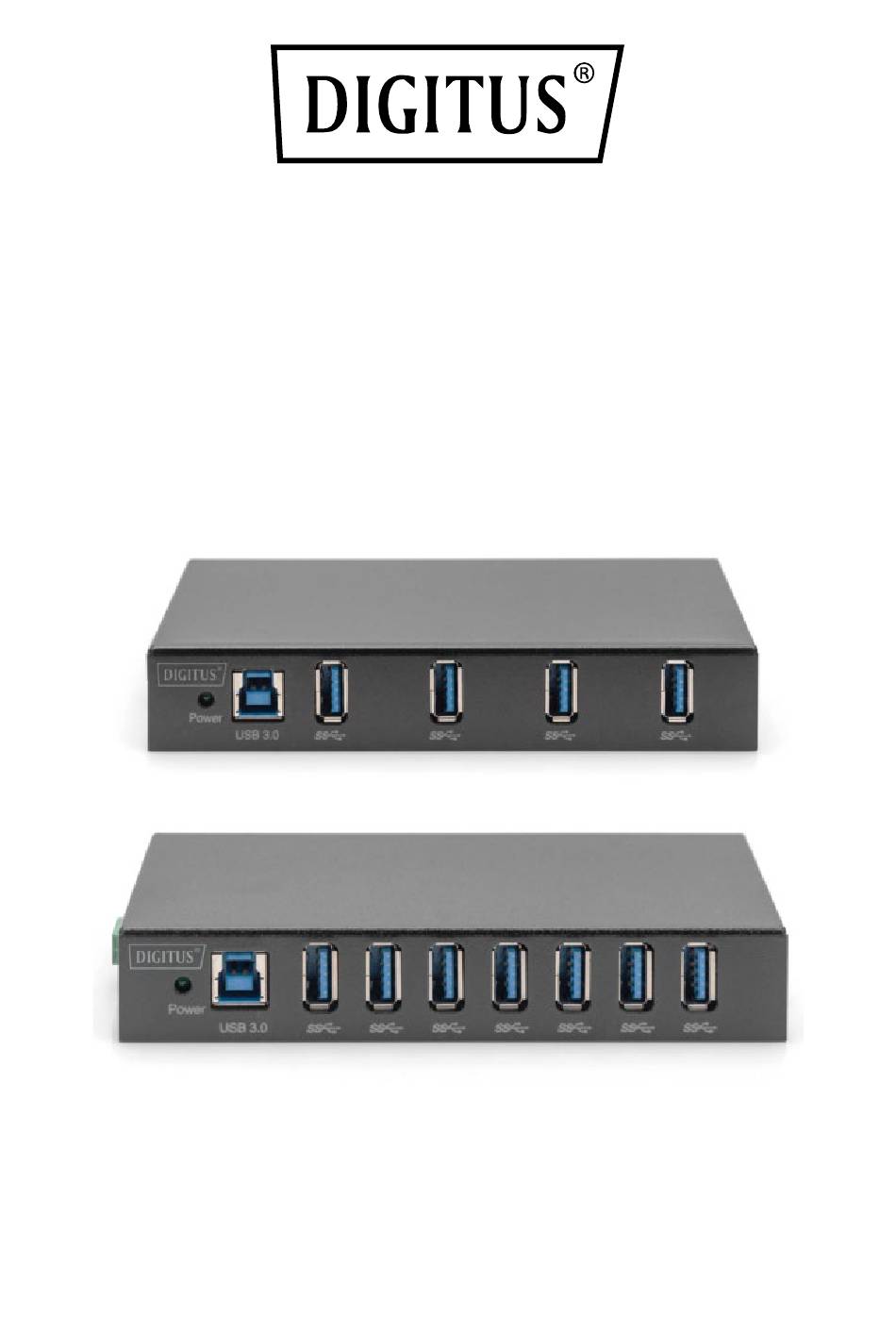

- Page 1 Hub USB 3.0 Industrial Line 4 ports / 7 ports Guide d'installation rapide DA-70257 / DA-70258...
- Page 2 Table des matières 1. Présentation du produit ............... 3 2. Fonctionnalités ................3 3. Contenu de la livraison..............4 4. Caractéristiques techniques ............4 5. Aperçu du produit ................ 5 6. Alimentation électrique du hub ........... 6 7. Installation du matériel ..............7...
- Page 3 1. Présentation du produit Le DIGITUS Hub industriel USB 3.0 convient parfaitement aux applications grand public et industrielles grâce à son boîtier métallique et ses sorties USB vissables. Il peut être installé au mur ou même sur un rail et se connecte à un ordinateur, un ordinateur portable ou un serveur à...
- Page 4 3. Contenu de la livraison 1x hub USB • 1x câble USB A mâle vers USB B mâle, longueur env. 1 m • 2x plaque de montage mural, avec kit de vis • 1x fixation sur rail DIN: 25 mm •...
- Page 5 5. Aperçu du produit 4 ports 7 ports Voyant USB type B Connexion d’alimentation Prise CC Bornier à 3 pôles...
- Page 6 6. Alimentation électrique du hub Le Hub industriel USB 3.0 avec protection DES 15 kV a besoin d'une source d'alimentation externe de 9 – 24 VCC (non incluse) pour fonctionner. Mettez le Hub industriel sous tension soit via la prise d'alimentation CC, soit via le bornier à...
- Page 7 Bornier à 3 pôles Branchez le bornier fourni dans le connecteur du bornier du hub. Reportez-vous à l'affectation des broches dans la section suivante pour le câblage du bloc d’alimentation. Connecteur d'alimentation Affectation des broches Broche 9 – 24 VCC Terre (GND) Masse 7.
- Page 8 Insérez la partie supérieure du clip DIN-Rail dans le rail DIN, puis poussez doucement la partie inférieure du hub pour le fixer au rail DIN. Montage mural / montage sur table Utilisez la plaque de montage mural fournie pour installer le hub au mur. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité...
