Manuels Connexes pour Leader Fox E-VELO Acron
Sommaire des Matières pour Leader Fox E-VELO Acron

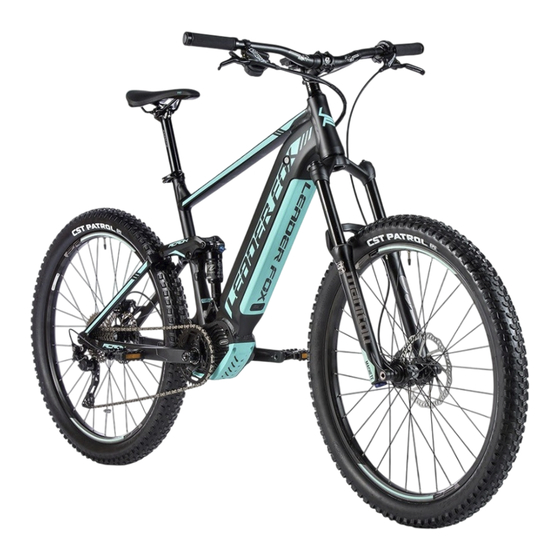

- Page 1 Traduit de Anglais vers Français - www.onlinedoctranslator.com Fonctionnement du vélo électrique Instructions En vertu de la loi, le revendeur est tenu de joindre le mode d'emploi du vélo électrique LEADER FOX à chaque produit E-VÉLO TOUR DE PUISSANCE Acron...
- Page 3 Introduction Chers utilisateurs, Veuillez lire attentivement toutes les informations concernant votre produit E-LF pour assurer un fonctionnement optimal de votre e-bike. Le texte suivant contenant une description complète vous fournira des informations sur tous les aspects et détails (y compris l'installation, la configuration et l'utilisation générale de l'écran) concernant l'utilisation de notre écran. Ce document d'instructions vous aidera également à...
- Page 4 Facteurs influençant l'autonomie du vélo électrique 1. Résistance au roulement des pneus.Les vélos électriques Leader Fox sont équipés de pneus à faible résistance au roulement et à résistance accrue à la crevaison. Il est également important que les pneus soient correctement gonflés.
- Page 5 Ensemble électrique M510 Le système utilise la surveillance du couple, la surveillance de la vitesse du système d'assistance au pédalage et la surveillance de la vitesse réelle des roues. Le système utilise une double rétroaction de protection pour mesurer le signal de vitesse afin d'assurer la sécurité et la fiabilité du système.
- Page 6 Dimensions de l'unité de puissance :...
- Page 7 Instruction de sécurité Batterie: Ne jetez pas la batterie au feu. Ne jetez pas la batterie dans l'eau. N'utilisez pas la batterie pour d'autres appareils. Il a été spécialement conçu pour ce modèle. Ne démontez pas et ne modifiez pas la batterie. Ne connectez pas les pôles positif et négatif de la batterie.
- Page 8 Batterie Charge et entretien de la batterie : Chargez la batterie dans un environnement sec pour éviter les dommages dus aux courts-circuits. Chargez la batterie à au moins 60 % de sa capacité une fois tous les 3 mois, même lorsque le vélo n'est pas utilisé. Ne couvrez pas la batterie ou le chargeur.
- Page 9 Si l'indicateur de charge indique que la batterie est déchargée, il y a encore un niveau de tension minimum dans celle-ci qui la protège contre les dommages mais qui n'est pas suffisant pour alimenter le vélo électrique. Rechargez la batterie dès que possible. Ne laissez jamais la batterie complètement déchargée, cela pourrait l'endommager.
- Page 10 affichage LCD Produit: Afficheur intelligent DP C241.CAN Fournisseur: Bafang Paramètres électriques : Alimentation batterie 36V Courant de fonctionnement nominal 12mA Off courant de fuite < 1 uA Protocole CAN BUS Courant de sortie maximum 30mA Courant de sortie maximal vers le contrôleur 50 mA Température de fonctionnement –...
- Page 11 Description de l'écran LCD : La console à trois boutons qui est en mode BOOST est plus conviviale. Indication de vitesse : comprend la vitesse maximale, la vitesse moyenne. Commutateur d'unité entre impérial et métrique. Indication intelligente de la capacité de la batterie. Commande et indication pour le phare.
- Page 12 instructions de montage Assemblage d'affichage : Veuillez faire attention au couple de serrage des vis. Les dommages causés par un couple de serrage excessif ou un montage/démontage incorrect ne sont pas couverts par la garantie. En haut Boost / Marche-Arrêt...
- Page 13 Contrôle Allumer le système électrique du vélo électrique Avant d'allumer le système, veuillez vérifier le câblage électrique. Mettre sous tension le système électrique sur batterie, le rétroéclairage coloré s'allume. Allumer l'affichage en appuyant brièvement (1,5 seconde) sur le bouton "ON/OFF". L'écran s'éteint automatiquement s'il n'est pas utilisé...
- Page 14 Commutateur de mode vitesse et kilométrage Appuyez brièvement sur le bouton "BOOST" pour passer à différentes interfaces de données, puis circulairement pour afficher la distance d'un seul trajet (Trip, km) → distance totale (ODO, km) → vitesse maximale (MAX, km/h) → vitesse moyenne (AVG, km /h) → distance restante (RANGE,km) →...
- Page 15 Connexion Bluetooth : Cet écran a un module Bluetooth intégré et connectable à la propre application de téléphone intelligent de BAFANG "BAFANG GO". De plus, le SDK est ouvert au client pour développer l'APP individuellement. Cet écran peut également être connecté à la ceinture thoracique et capte les données de battement cardiaque en temps réel de la ceinture thoracique, les affiche et envoie les données au smartphone.
- Page 16 Appuyez et maintenez enfoncés les boutons "+" et "-" de manière synchrone pour entrer dans l'interface de réglage de l'affichage, et appuyez brièvement sur "+" ou "-" pour passer de "Setting" à "EXIT", puis appuyez brièvement sur le bouton "ON/OFF" pour confirmer l'opération. Unité...
- Page 17 Appuyez brièvement sur « + » ou « - » pour accéder à « Luminosité », puis appuyez brièvement sur « ON/OFF » pour sélectionner parmi « 100 % »/« 75 % »/« 50 % »/« 30 % »/« 10 %" cinq niveaux, puis appuyez brièvement sur "ON/OFF" pour confirmer la sélection et enregistrer le réglage et revenir à la "Luminosité". Appuyez et maintenez "+" et "-" de manière synchrone pour enregistrer et revenir à l'interface principale, ou vous pouvez également sélectionner "RETOUR"...
- Page 18 Appuyez brièvement sur « + » ou « - » pour accéder à « TRIP Reset », puis appuyez brièvement sur « ON/OFF » pour basculer entre « NO »/« YES » (« YES »- pour effacer, « NO » aucune opération) , puis appuyez brièvement sur « ON/OFF » pour confirmer la sélection ; Après confirmation, appuyez à nouveau brièvement sur "ON/OFF"...
- Page 19 Informations sur l'état de la batterie Arrêt automatique : Appuyez sur le bouton HAUT/BAS pour modifier le temps de mise hors tension automatique, de 1 à 10, le nombre représente le temps (minutes) jusqu'à l'arrêt, la valeur par défaut est de 5 minutes. Information système: État du système Réinitialiser:...
- Page 20 Pour choisir Oui/Non, utilisez les boutons Haut/Bas et pour confirmer, appuyez sur le bouton « M ». Oui signifie que les données sont réinitialisées. Autorisation des données : En appuyant longuement sur le bouton M pendant 3 secondes, entrez dans l'autorisation de données. Pour choisir Oui/Non, utilisez les boutons Haut/Bas et pour confirmer, appuyez sur le bouton « M ».
- Page 21 Entretien Maintenance régulière: - maintenir tous les composants du vélo électrique propres - n'utilisez que les produits de nettoyage recommandés et testés - lubrifier régulièrement la chaîne avec des huiles adaptées - en hiver, nettoyez le vélo électrique après chaque sortie et faites particulièrement attention à retirer le sel des contacts de la batterie et des autres connecteurs - lors de la manipulation du vélo électrique, assurez-vous que les câbles du système électrique ne sont pas endommagés.
- Page 22 Problèmes possibles et leurs solutions En cas de panne du système, effectuez son diagnostic ou contactez votre revendeur. L'écran LCD de contrôle n'est pas allumé : - assurez-vous toujours que la batterie est chargée - vérifier si la batterie est insérée correctement, si le coupe-batterie est allumé - vérifier les connexions de la centrale et de l'afficheur Le moteur ne démarre pas lorsque le bouton d'assistance à...
- Page 23 Avertissement En cas de problème avec le vélo électrique, il peut afficher des messages d'erreur. L'écran LCD affichera l'icône et un code d'erreur s'affichera sur l'affichage de la vitesse. Les codes d'erreur sont marqués de 01 E~FF E ; voir leur signification dans le tableau ci-dessous.
- Page 24 Garantie groupe électrique Procédure de réclamation : Adressez toute réclamation concernant le groupe électrique ou la batterie à votre revendeur. Lors du dépôt d'une plainte, soumettez une preuve d'achat et un certificat de garantie avec le numéro de série enregistré de la batterie et indiquez le motif de la plainte et une description du défaut. Conditions de garantie : 24 mois pour les composants de vélos électriques - s'applique aux défauts de fabrication et de matériaux au-delà...
- Page 25 Avertissement Si vous ne comprenez pas l'un des points de ce mode d'emploi, veuillez contacter le revendeur pour obtenir des explications. Veuillez lire tout le manuel ! Ne prêtez pas le vélo électrique à des personnes qui ne sont pas familiarisées avec son utilisation et son fonctionnement. Les réclamations résultant d'une mauvaise manipulation ne seront pas acceptées.
- Page 26 Profitez de nombreux kilomètres agréables et sûrs sur votre nouveau vélo électrique. Votre équipe Leader Fox Marque tchèque de vélos électriques. VÉLO BOHÈME Adresse Pujmanové 1753/10 a 140 00 Prague 4 - Nusle Développement, conception et fabrication Okružní 697 České Budějovice 37001 Téléphone : 388 314 885...
