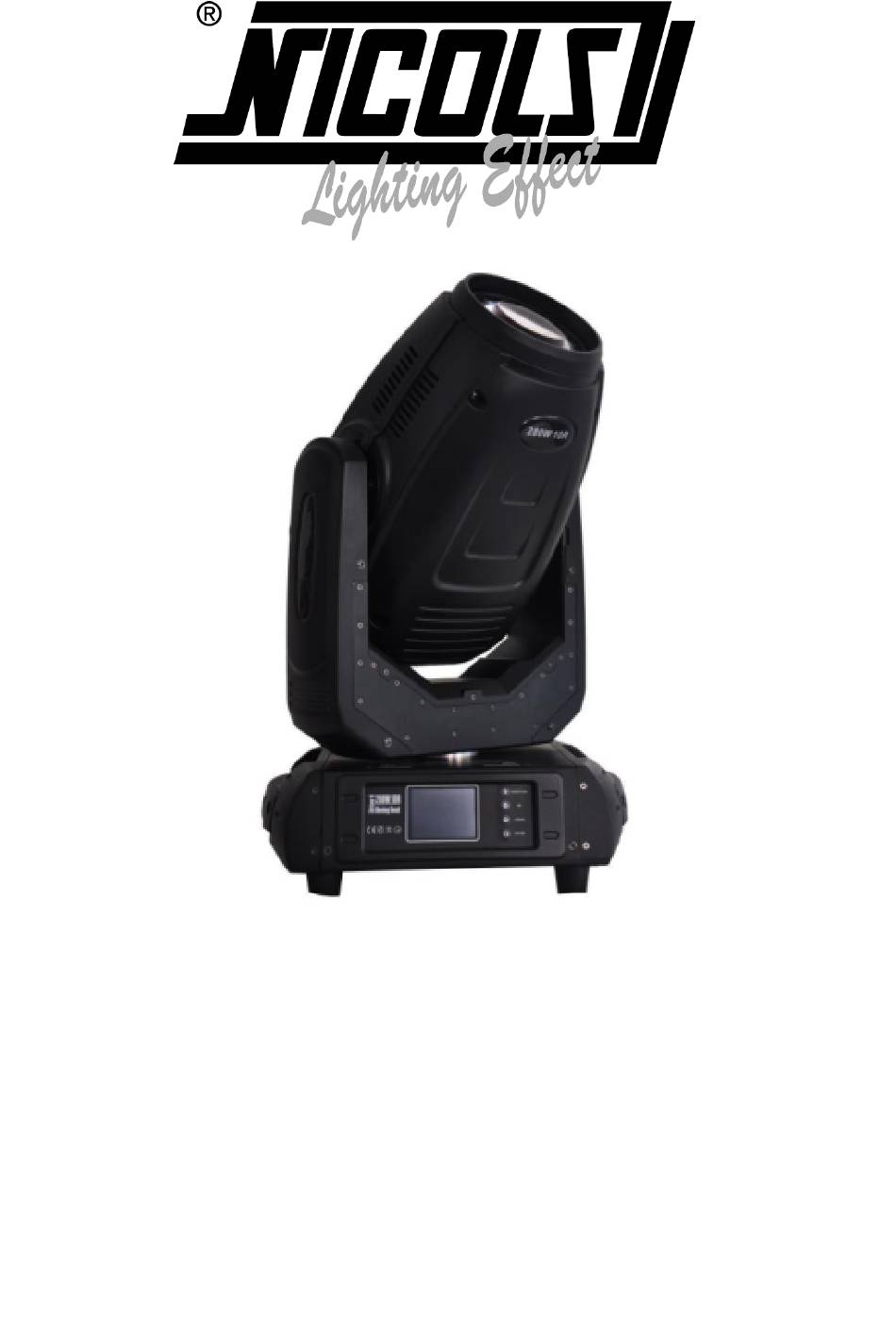

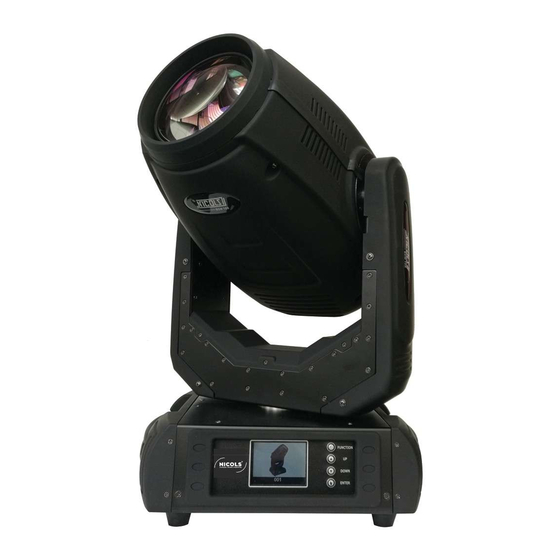

  • Page 1 BSW 10 R Manuel d’utilisation...

  • Page 2: Consigne De Sécurité

    Consigne de sécurité Lire attentivement les consignes ci-après. Elles contiennent des informations importantes sur la sécurité de l'installation ainsi que sur l'utilisation et la maintenance de l'équipement. Conservez le présent manuel avec l’équipement pour références ultérieures. En case de vente de l’équipement à un autre utilisateur, il est important que la notice d’utilisation soit jointe à...

  • Page 3: Spécifications Techniques

    Il est impératif de ne jamais regarder directement la source lumineuse sous risque de graves séquelles oculaires. ATTENTION aux  émissions des lampes qui pourraient blesser ou irriter l’œil. Ne pas utiliser en présence de personnes souffrant d’épilepsie  Installation : L’appareil doit être correctement fixé...

  • Page 4: Distances Minimum

    Connexion DMX in / out: connecteurs verrouillables XLR 3 broches et 5 broches Câble d’alimentatio AC : cordon d'alimentation 1.5m avec prise Accroche Les points de montage: 2 omega 1/4 de tour Montage horizontalement ou verticalement par 2 équerres Omega Températures Température ambiante maximale: 45 ℃...

  • Page 5: Construire Une Chaine Dmx

    For example; a fixture assigned a DMX address of 1 may be placed anywhere in a DMX line, at the beginning, at the end, or anywhere in the middle. When a fixture is assigned a DMX address of 1, the DMX controller knows to send DATA assigned to address 1 to that unit, no matter where it is located in the DMX chain.
  • Page 6 Modes de fonctionnement : Vous pouvez utiliser la BSW 10 R de 4 façons différentes : Mode Auto : L'unité va chercher automatiquement à travers les différentes couleurs, gobos et programmes intégrés. Mode Esclave : L'unité fonctionnera en mode esclave.

  • Page 7: Menu Et Charte Dmx

    Menu et charte DMX...
  • Page 8 Reduced Function Description Mode Value Standard Mode 0-255 0-255 Pan Fine Pen Fine 0-255 Tilt Tile 0-255 Tilt Fine Tile Fine 0-255 Pan/Tile Speed Pan/Tile Speed Fast-Slow 0-19 No Function 20-24 Energy Saving Mode(230W) 25-129 No Function 130-139 Lamp On 140-149 Pan/Tilt Reset 150-159...
  • Page 9 172-176 Blue 177-180 Deep yellow 181-185 Warm 186-189 Fluorescence Rotating Color-Wheel backwards 190-215 Fast-Slow Rotating Color-Wheel forwards 218-243 Slow-Fast 244-255 Sound Control-Chang 0-255 Colour low 0-255 Gobo speed Gobo1 10-15 Gobo2 16-21 Gobo3 22-27 Gobo4 28-33 Gobo5 34-39 Gobo6 40-45 Gobo7 56-51 Gobo8...
  • Page 10 11-13 Gobo3 14-16 Gobo4 17-19 Gobo5 20-22 Gobo6 23-25 Gobo7 26-28 Gobo8 29-31 Gobo9 Gobo of rotate 32-34 Gobo1 35-37 Gobo2 38-40 Gobo3 41-43 Gobo4 44-46 Gobo5 47-49 Gobo6 50-52 Gobo7 53-55 Gobo8 56-58 Gobo9 Gobo Of swing 60-67 Gobo1 68-75 Gobo2 76-83...
  • Page 11 20-49 Adjusting angle 50-75 rotate 8-facet Round Prism 76-104 Adjusting angle 105-127 rotate 6-facet Round Prism and gobo 128-135 Effect 1 136-143 Effect 2 144-151 Effect 3 152-159 Effect 4 160-167 Effect 5 168-175 Effect 6 176-183 Effect 7 184-191 Effect 8 192-199 Effect 9...

  • Page 12: Depannage

    * Nettoyez le système optique externe au moins tous les 20 jours. Nettoyez le système optique interne au moins une fois tous les mois ou une fois tous les 2 mois. Nicols est une marque de Expelec SA 55 Route de la Fillière 74370 Charvonnex (France)
  • Page 13 BSW 10R USER MANUAL...
  • Page 14 This manual contains importan information.pls read before opeerating fixture. Unpacking: Thank you for purchasing Beast280(Beam+Spot+wash). Every unit has been thoroughly tested and has been shipped in perfect operating condition. Carefully check the shipping carton for damage that may have occurred during shipping. If the carton appears to be damaged, carefully inspect your fixture for any damage and be sure all accessories necessary to operate the unit has arrived intact.

  • Page 15: Technical Specifications

    The fixture should be serviced by qualified service personnel when: A.The power-supply cord or the plug has been damaged. B.Objects have fallen, or liquid has been spilled into the appliance. C.The appliance has been exposed to rain or water. D.The appliance does not appear to operate normally or exhibits a marked change in performance. Technical Specifications Electrical Power supply:……………….…electronic auto-ranging...

  • Page 16: Dmx512 Connection

    Dimension: 386(L) x 365(W) x 589(H) mm Weight (net): 16kg Warranty: 2 Years Set Up: Power Supply: Before plugging your unit in, be sure the source voltage in your area matches the required voltage for unit, The model is Auto power supply, It is workable in 100-250V/50~60Hz. Please make sure your unit voltage matches the wall outlet voltage before attempting to operate you fixture.
  • Page 17 Auto Mode - The unit will automatically chase through the different colors and built-in programs. Slave Mode – The unit will run under slave mode. DMX control mode - This function will allow you to control each individual fixtures traits with a standard DMX 512 controller. Sound control mode- When music play.

  • Page 18: Dmx Chart

    DMX Chart...
  • Page 19 Standard Reduced Function Description Mode Mode Value 0-255 0-255 Pan Fine Pen Fine 0-255 Tilt Tile 0-255 Tilt Fine Tile Fine 0-255 Pan/Tile Speed Pan/Tile Speed Fast-Slow 0-19 No Function 20-24 Energy Saving Mode(230W) 25-129 No Function 130-139 Lamp On 140-149 Pan/Tilt Reset 150-159...
  • Page 20 Rotating Color-Wheel backwards 190-215 Fast-Slow Rotating Color-Wheel forwards 218-243 Slow-Fast 244-255 Sound Control-Chang 0-255 Colour low 0-255 Gobo speed Gobo1 10-15 Gobo2 16-21 Gobo3 22-27 Gobo4 28-33 Gobo5 34-39 Gobo6 40-45 Gobo7 56-51 Gobo8 52-57 Gobo9 58-63 Gobo10 64-69 Gobo11 70-75 Gobo12 76-87...
  • Page 21 23-25 Gobo7 26-28 Gobo8 29-31 Gobo9 Gobo of rotate 32-34 Gobo1 35-37 Gobo2 38-40 Gobo3 41-43 Gobo4 44-46 Gobo5 47-49 Gobo6 50-52 Gobo7 53-55 Gobo8 56-58 Gobo9 Gobo Of swing 60-67 Gobo1 68-75 Gobo2 76-83 Gobo3 84-91 Gobo4 92-99 Gobo5 100-107 Gobo6 108-115...
  • Page 22 105-127 rotate 6-facet Round Prism and gobo 128-135 Effect 1 136-143 Effect 2 144-151 Effect 3 152-159 Effect 4 160-167 Effect 5 168-175 Effect 6 176-183 Effect 7 184-191 Effect 8 192-199 Effect 9 8-facet Round Prism and gobo 200-207 Effect 1 208-215 Effect 2...
  • Page 23 ‘hot’). Also, check that all cables are connected to the right connectors; it does matter which way the inputs and outputs are connected. PLEASE Note: All information is subject to change without prentice ! Nicols is a brand of Expelec SA 55 Route de la Fillière 74370 Charvonnex (France)
