INSTALLATION GUIDE

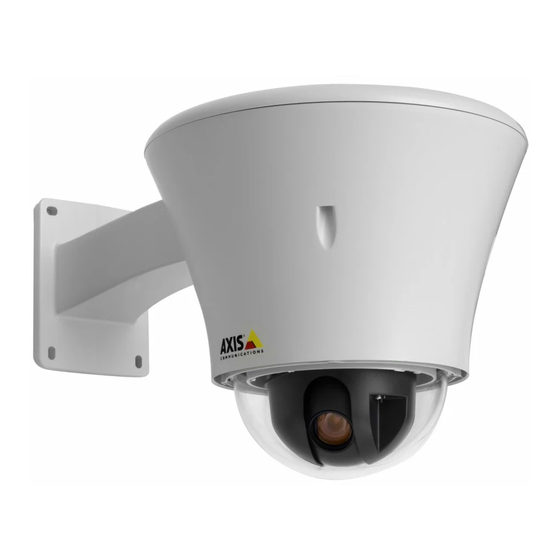

AXIS T95A00 Dome Housing
AXIS T95A10 Dome Housing

Publicité

loading

Manuels Connexes pour Axis T95A00

Sommaire des Matières pour Axis T95A00

  • Page 1 All manuals and user guides at all-guides.com INSTALLATION GUIDE AXIS T95A00 Dome Housing AXIS T95A10 Dome Housing...
  • Page 2 All manuals and user guides at all-guides.com...
  • Page 3 AXIS T95A00/T95A10 Dome Housing Page 3 AXIS T95A00/T95A10 Dome Housing The AXIS T95A00/T95A10 Dome Housing can be used in both indoor and outdoor camera installations. Follow these instructions to complete the installation of the AXIS T95A00/T95A10 Dome Housing and Axis network camera.
  • Page 4 (1) 1/4-inch screw for fixed network camera (1) 3mm Allen key Plastic bag: (1) Desiccant salt bag Additional parts: (1) Power connector for AXIS 213 PTZ, AXIS 214 PTZ, and AXIS 215 PTZ (1) Ethernet connector with 90 degree angle for AXIS 231D+/232D+...
  • Page 5 1. Remove the top cover of the housing (with four screws) from the housing using the 3mm allen key. 2. For AXIS T95A00 Dome Housing only - remove the two connectors (with black and blue cables) attached to the power supply on the Universal Adapter plate.
  • Page 6 Housing AXIS 213 PTZ, AXIS 214 PTZ, and AXIS 215 PTZ power connection 1. Connect the (provided) power connector to the 12 VDC output as shown in the picture. 2. Connect the network camera’s power cable.
  • Page 7 3. Connect the cables to the camera power input as described below: AXIS 231D+/232D+ AXIS 231D+/ 232D+ • AXIS T95A00 Dome Housing (24V DC) Connection module • AXIS T95A10 Dome Housing (24V AC) Connect the brown cable to the 24V AC/DC pins on the AXIS 231D+/232D+ connection module (see illustration).
  • Page 8 1. Install the bracket for the AXIS T95A00/T95A10 Dome Housing on a wall and make sure that the screws and plugs are appropriate for the wall (wood, metal, concrete, or any other), and suitable for the weight of the housing.
  • Page 9 1. If the top cover of the housing was attached to facilitate transportation, detach it again at this point. 2. Position the AXIS T95A00/T95A10 Dome Housing against the bracket, making sure to pull the cable wires (power, Ethernet, and I/O cables if applicable) into the housing, and tighten the two 25mm M5 allen key screws (included with the bracket).
  • Page 10 All manuals and user guides at all-guides.com Page 10 AXIS T95A00/T95A10 Dome Housing For AXIS T95A00 Dome Housing Attach the power cable (100-240 volt AC) to the housing. 100-240V AC Overview of complete installation Blue 100-240V AC input Black In 100-240V AC...
  • Page 11 All manuals and user guides at all-guides.com AXIS T95A00/T95A10 Dome Housing Page 11 For AXIS T95A10 Dome Housing Attach the power cable (24V AC) to the housing. Overview of complete installation L 24V AC N 24V AC In 24V AC...
  • Page 12 Allen key. 4. Connect the AC mains power cable. The installation is now complete. The Axis network camera installation guide is shipped with the camera or available from the Axis website at www.axis.com. If you want to remove the sunshield Remove the three screws on the side of the sunshield with a Phillips screw driver;...
  • Page 13 All manuals and user guides at all-guides.com AXIS T95A00/T95A10 Dome Housing Page 13 Mount the Universal Adaptor plate to camera The Universal Adaptor plate consists of five Universal adaptor plate when assembled plates. Spacer plate Spacer plate Fixed plate Moving plate...
  • Page 14 2. Adjust the height of the spacer plates to hole E2 on the spacer plate. 3. Place the AXIS 215 PTZ on the Moving plate. 4. Fasten the AXIS 215 PTZ to the four PM 10 holes with four screws and nuts. For AXIS 231D+/232D+ 1.
  • Page 15 All manuals and user guides at all-guides.com AXIS T95A00/T95A10 Dome Housing Page 15 Technical Specifications General Built in die-cast aluminium RAL9002 color Epoxypolyester powder painting RAL9002 color Lower dome in polycarbonate Smoked or transparent Sunshield in ABS for outdoor RAL9002 color...
  • Page 16 CE according to EN61000-6-3, EN 60950, EN50130-4 • IP66 according to EN 60529 Package Unit weight AXIS T95A00 Dome Housing / AXIS T95A10 Dome Housing - 3.8kg / 8.3lb Package weight 4.2kg / 9.3lb Package dimensions (BxHxL) 38.5x38.5x47cm / 15.1x15.1x18.5in...
  • Page 17 Page 17 Boîtier du dôme AXIS T95A00/T95A10 Vous pouvez utiliser le Boîtier du dôme AXIS T95A00/T95A10 pour installer des caméras aussi bien à l'intérieur qu'à l'extérieur. Suivez ces instructions pour mener à bien l'installation du Boîtier du dôme AXIS T95A00/T95A10 et de la caméra réseau Axis.
  • Page 18 Contenu du sac en plastique (1) Sachet de sel anti-condensation Pièces supplémentaires (1) Connecteur d'alimentation pour Caméra réseau AXIS 213 PTZ, Caméra réseau AXIS 214 et Caméra réseau AXIS 215 (1) Connecteur Ethernet avec angle 90 degrés pourla Caméra réseau AXIS 231D+ et la...
  • Page 19 Noir Fixer une plaque d'adaptateur universel à la caméra 1. Retirez le couvercle supérieur (ainsi que les quatre vis) du boîtier AXIS T95A à l'aide la clé hex- agonale de 3 mm. 2. Pour le Boîtier du dôme AXIS T95A00 uniquement, retirez les deux connecteurs (avec des câbles...
  • Page 20 Branchez le câble d'alimentation de la caméra réseau. Pour la Caméra réseau AXIS 213 PTZ, la Caméra réseau AXIS 214 et la Caméra réseau AXIS 215, branchez le connecteur d'alimentation (fourni) sur la sortie 12 Vcc comme indiqué sur l'illustration.
  • Page 21 Boîtier du dôme AXIS T95A00/T95A10 Page 21 Pour la Caméra réseau AXIS 231D+, la Caméra réseau AXIS 232D+ et la Caméra réseau AXIS 233D, débranchez le connecteur de la source d'alimentation 12 Vcc en face du support comme indiqué sur l'illustration ci-dessous.
  • Page 22 1. Installez le support du Boîtier du dôme AXIS T95A00/T95A10 sur le mur en vous assurant que les vis et les chevilles sont adaptés au type de matériau (bois, métal, béton, etc.) et au poids du boîtier.
  • Page 23 1. Si vous avez fixé le couvercle supérieur du boîtier pour le déplacer plus facilement, démon- tez-le. 2. Placez le Boîtier du dôme AXIS T95A00/T95A10 contre le support en veillant à faire passer les conducteurs de câbles (d'alimentation, Ethernet et les câbles d'E/S, le cas échéant) dans le boîtier.
  • Page 24 All manuals and user guides at all-guides.com Page 24 Boîtier du dôme AXIS T95A00/T95A10 Pour la Boîtier du dôme AXIS T95A00 Fixez le câble d'alimentation (100-240 Vca) au boîtier. 100-240Vca Vue générale de l'installation Bleu Entrée 100-240Vca Noir Entrèe 100-240Vca...
  • Page 25 All manuals and user guides at all-guides.com Boîtier du dôme AXIS T95A00/T95A10 Page 25 Pour la Boîtier du dôme AXIS T95A10 Fixez le câble d'alimentation (24 Vca) au boîtier. Vue générale de l'installation L 24Vca N 24Vca Rouge Entrèe 24Vca...
  • Page 26 4. Connectez le câble d'alimentation secteur CA. L'installation est terminée. Attention : Le guide d'installation de la caméra réseau Axis est livré avec la caméra. Il est également disponible sur le site Web d'Axis (www.axis.com). Si vous voulez retirer le pare-soleil Retirez les trois vis sur le côté...
  • Page 27 All manuals and user guides at all-guides.com Boîtier du dôme AXIS T95A00/T95A10 Page 27 Fixer la plaque de l'adaptateur universel à la caméra La plaque de l'adaptateur universel comprend cinq plaques. Plaque de l'adaptateur universel après montage Plaque rectangulaire Plaque rectangulaire...
  • Page 28 3. Placez la Caméra réseau AXIS 215 sur la plaque mobile. 4. Fixez la Caméra réseau AXIS 215 sur les deux trous PM 10 à l'aide de quatre vis et écrous. Pour la Caméra réseau AXIS 231D+ et la Caméra réseau AXIS 232D+ 1.
  • Page 29 All manuals and user guides at all-guides.com Boîtier du dôme AXIS T95A00/T95A10 Page 29 Caractéristiques techniques Général Aluminium moulé sous pression intégré Couleur RAL9002 Peinture en poudre poxypolyester Couleur RAL9002 Dôme inférieur en polycarbonate Fumé ou transparent Pare-soleil en ABS pour l'extérieur Couleur RAL9002 Mécanique...
  • Page 30 CE selon EN61000-6-3, EN 60950, EN50130-4 • IP66 selon EN 60529 Emballage Poids de l'unité Boîtier du dôme AXIS T95A00 / Boîtier du dôme AXIS T95A10 - 3,8 kg/8,3 livres Poids de l'emballage 4,2 kg/9,3 livres Dimensions de l'emballage (l x H x L)
  • Page 31 Seite 31 AXIS T95A00 / T95A10 Kuppelgehäuse Das AXIS T95A00 / T95A10 Kuppelgehäuse kann zur Montage von Kameras im Innen- und im Außenbereich verwendet werden. Folgen Sie den nachstehenden Anweisungen, um die Installation des AXIS T95A00 / T95A10 Kuppelgehäuse und der Axis-Netzwerkkamera durchzuführen.
  • Page 32 (1) Schraube 1/4-Zoll für festinstallierte Netzwerkkamera (1) Innensechskantschlüssel 3 mm Plastikbeutel mit (1) Trockenbeutel Zubehörteile (1) Stromanschluss für AXIS 213 PTZ-Netzwerkkamera, AXIS 214 PTZ Netzwerkka- mera und AXIS 215 PTZ Netzwerkkamera (1) Ethernet-Anschluss mit 90-Grad-Winkel für AXIS 231D+ Netzwerkkamera und AXIS 232D+ Netzwerkkamera...
  • Page 33 1. Entfernen Sie die obere Abdeckung (vier Schrauben) mit Hilfe des Innensechskantschlüssels vom AXIS T95A-Gehäuse. 2. Nur bei AXIS T95A00 Kuppelgehäuse - entfernen Sie die beiden Stecker (blaues und schwarzes Kabel), die am Stromanschluss der Universal-Adapterplatte angeschlossen sind. 3. Lösen Sie die drei Befestigungsschrauben der Universal-Adapterplatte (ca. 5 mm). Drehen Sie...
  • Page 34 Rauchglas) an der Gehäuseunterseite. Gehäuse Stromanschluss vorbereiten Schließen Sie das Stromkabel der Netzwerkkamera an. Für AXIS 213 PTZ-Netzwerkkamera, AXIS 214 PTZ Netzwerkkamera und AXIS 215 PTZ Netzwerkkamera - schließen Sie den Stromanschlussstecker (im Lieferumfang) an den 12-V-Ausgang (Gleichspannung) an. Stromanschlussstecker der Netzwerkkamera 12 V (Gleichspannung) AXIS T95A00 / T95A10 Kuppelgehäuse 12-V-Ausgang (Gleichspannung)
  • Page 35 AXIS 233D • AXIS T95A00 Kuppelgehäuse (24V DC) Connector Verbinden Sie das braune Kabel mit den GND/DC- und AC/DC+ Eingängen am Stecker der AXIS 233D (siehe Zeichnung). Achten Wechselspannung Sie darauf (+) und (-) korrekt anzuschließen. Wechsel-, Gleichspannung PS Masse/ Gleichspannung 12V out •...
  • Page 36 Strom anliegt. Setzen Sie erst nach Abschluss der Montage die Kabel unter Spannung. 1. Montieren Sie die Halterung für das AXIS T95A00 / T95A10 Kuppelgehäuse an einer Wand, und stellen Sie sicher, dass die verwendeten Schrauben und Dübel für die Wand (Holz, Metall, Beton usw.) und das Gewicht des Gehäuses geeignet sind.
  • Page 37 1. Wenn Sie zur Erleichterung des Transports die obere Gehäuseabdeckung wieder aufgesetzt haben, müssen Sie diese nun erneut abnehmen. 2. Setzen Sie das AXIS T95A00 / T95A10 Kuppelgehäuse auf die Halterung, und ziehen Sie die Kabel (Stromversorgung, Ethernet und E/A-Kabel sofern vorhanden) in das Gehäuse. Ziehen Sie dann die beiden Innensechskantschrauben M5 ×...
  • Page 38 All manuals and user guides at all-guides.com Seite 38 AXIS T95A00 / T95A10 Kuppelgehäuse Bei AXIS T95A00 Kuppelgehäuse Schließen Sie das Stromkabel (100–240 V~) an den entsprechenden Klemmen im Gehäuse an. Übersicht der 100–240 V~ kompletten Installation Blaues Schwarzes Kabel Eingang 100–240 V~...
  • Page 39 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Kuppelgehäuse Seite 39 Bei AXIS T95A10 Kuppelgehäuse Verbinden Sie das Stromkabel (24 V~) mit dem zugehörigen Steckverbinder im Gehäuse. L 24V AC Übersicht der N 24V AC kompletten Installation...
  • Page 40 Hinweis: Die Installationsanleitung der Axis-Netzwerkkamera wird zusammen mit der Kamera gelief- ert. Sie ist auch auf der Website von Axis unter www.axis.com abrufbar. Wenn der Sonnenschutz entfernt werden soll Entfernen Sie mit einem Kreuzschlitzschraubendreher die drei Schrauben an der Seite des Sonnenschirms, entfernen Sie mit einem Innensechskantschlüssel (4 mm) die Schraube oben in der...
  • Page 41 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Kuppelgehäuse Seite 41 Universal-Adapterplatte an der Kamera befestigen Die Universal-Adapterplatte besteht aus fünf Platten. Zusammengebaute Universal-Adapterplatte Abstandsplatte Abstandsplatte Feststehende Platte Bewegliche Platte AXIS 233D-Platte Abstandsplatte Abstandsplatte Feststehende Platte PM9-PM11...
  • Page 42 2. Stellen Sie die Abstandsplatte auf die Höhe der Bohrung B2 ein. 3. Setzen Sie die AXIS 213 PTZ-Netzwerkkamera auf die bewegliche Platte. 4. Befestigen Sie die AXIS 213 PTZ-Netzwerkkamera mit zwei Schrauben an den beiden PM 11-Bohrungen. Bei AXIS 214 PTZ Netzwerkkamera 1.
  • Page 43 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Kuppelgehäuse Seite 43 Technische Daten Allgemein Aluminiumgussgehäuse Farbe RAL9002 Epoxy/Polyester-Pulverbeschichtung Farbe RAL9002 Untere Kuppelhaube aus Polycarbonat rauchglasfarben oder transparent Sonnenschirm aus witterungsbeständigem ABS Farbe RAL9002 Mechanik Äußere Abmessungen mit Sonnenschirm Ø...
  • Page 44 Normen • CE gemäß EN61000-6-3, EN 60950, EN50130-4 • IP66 gemäß EN 60529 Verpackung Gerätegewicht AXIS T95A00 Kuppelgehäuse / AXIS T95A10 Kup- pelgehäuse - 3,8 kg Gewicht mit Verpackung 4,2 kg Abmessungen der Verpackung (B × H × L) 38,5 × 38,5 × 47 cm...
  • Page 45 Pagina 45 AXIS T95A00 / T95A10 Dome Housing È possibile installare l'unità AXIS T95A00 / T95A10 Dome Housing sia in ambienti interni che esterni. Per completare l'installazione della videocamera di rete Axis e dell'unità AXIS T95A00 / T95A10 Dome Housing, seguire le istruzioni riportate di seguito.
  • Page 46 Ulteriori componenti (1) Connettore di alimentazione per Videocamera di rete AXIS 213 PTZ, Video- camera di rete AXIS 214 PTZ e Videocamera di rete AXIS 215 PTZ (1) Connettore Ethernet ad angolo retto per Videocamera di rete AXIS 231D+ e...
  • Page 47 Per conoscere i supporti e gli accessori disponibili, consultare il sito Web www.axis.com. Cavo di alimentazione Cavo CA 100-240 V (AXIS T95A00 Dome Housing) o 24 V (AXIS T95A10 Dome Housing) Cavo di rete Si consiglia l'utilizzo di un cavo STP (Shielded Twisted Pair)
  • Page 48 Collegare il cavo di alimentazione della videocamera di rete. Per Videocamera di rete AXIS 213 PTZ, Videocamera di rete AXIS 214 PTZ e Videocamera di rete AXIS 215 PTZ: collegare il connettore di alimentazione fornito all'uscita 12 V CC come mostrato nell'immagine. Connettore di alimentazione...
  • Page 49 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Dome Housing Pagina 49 Per Videocamera di rete AXIS 231D+, Videocamera di rete AXIS 232D+ e AXIS 233D: scollegare il connettore dall'alimentatore 12 V CC opposto al supporto, aprendo l'unità come mostrato nell'immagine di seguito.
  • Page 50 Non collegare i cavi all'alimentazione prima del completamento dell'installazione. 1. Installare il supporto per l'unità AXIS T95A00 / T95A10 Dome Housing su una parete utilizzando viti e tasselli adatti alla superficie della parete (legno, metallo, cemento o altro) e al peso dell'alloggiamento.
  • Page 51 3. Collegare eventualmente i cavi I/O ai connettori come descritto nella guida all'installazione fornita con la videocamera. 4. Applicare la placca dell'adattatore universale con la telecamera collegata all'unità AXIS T95A00 / T95A10 Dome Housing e stringere le viti. 5. Collegare il cavo di alimentazione all'alloggiamento.
  • Page 52 All manuals and user guides at all-guides.com Pagina 52 AXIS T95A00 / T95A10 Dome Housing Per l'unità AXIS T95A00 Dome Housing Collegare il cavo di alimentazione (100-240 volt CA) all'alloggiamento. Panoramica dell'installazione completa 100-240 V CA Ingresso 100-240 V CA...
  • Page 53 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Dome Housing Pagina 53 Per AXIS T95A10 Dome Housing Collegare il cavo di alimentazione (24 Volt CA) all'alloggiamento. Panoramica dell'installazione completa L 24V CA N 24V CA Rosso Ingresso 24V CA...
  • Page 54 4. Collegare il cavo di alimentazione principale CA. L'installazione è completata. Note: la guida all'installazione della videocamera di rete Axis è fornita con la videocamera ed è disponibile sul sito Web www.axis.com. Per rimuovere il parasole Rimuovere le tre viti dal lato del parasole con un cacciavite Phillips, quindi rimuovere la vite posta in altro al centro della piastra del coperchio con una chiave a brugola da 4 mm.
  • Page 55 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Dome Housing Pagina 55 Montaggio della piastra dell'adattatore universale alla videocamera La piastra dell'adattatore universale è Piastra dell'adattatore costituita da cinque piastre distinte. universale montata Piastra distanziatrice Piastra distanziatrice...
  • Page 56 2. Regolare l'altezza delle placche spaziatrici in base al foro E2 nella piastra spaziatrice. 3. Posizionare la Videocamera di rete AXIS 215 PTZ sulla piastra mobile. 4. Fissare la Videocamera di rete AXIS 215 PTZ ai quattro fori PM 10 utilizzando quattro viti e dadi.
  • Page 57 All manuals and user guides at all-guides.com AXIS T95A00 / T95A10 Dome Housing Pagina 57 Caratteristiche tecniche Generale Alluminio pressofuso integrato Colore RAL9002 Vernice in polvere epossipoliestere Colore RAL9002 Cupola inferiore in policarbonato Fumé o trasparente Parasole in ABS per esterni...
  • Page 58 • CE conforme agli standard EN61000-6-3, EN 60950, EN50130-4 • IP66 conforme allo standard EN 60529 Confezione Peso dell'unità AXIS T95A00 Dome Housing / AXIS T95A10 Dome Housing - 3,8 kg / 8,3 libre Peso della confezione 4,2 kg / 9,3 libre...
  • Page 59 59 Carcasa para burbuja AXIS T95A00 / T95A10 La Carcasa para burbuja AXIS T95A00 / T95A10 se puede utilizar en instalaciones de cámaras en interiores o exteriores. Siga estas instrucciones para completar la instalación de la Carcasa para burbuja AXIS T95A00 / T95A10 y la cámara de red Axis.
  • Page 60 La bolsa de plástico (1) bolsa de sales desecantes Piezas adicionales (1) Conector de alimentación para Cámara de red AXIS 213 PTZ, Cámara de red AXIS 214 y Cámara de red AXIS 215 (1) Conector Ethernet con ángulo de 90 grados para Cámara de red AXIS 231D+ y...
  • Page 61 Soporte Visite www.axis.com para ver información sobre los soportes y accesorios disponibles. Cable de alimentación Cable de 100-240 V CA (Carcasa para burbuja AXIS T95A00) o cable de 24 V CA (Car- casa para burbuja AXIS T95A10) Cable de red Se recomienda el uso de cables de par trenzado blindados (STP).
  • Page 62 Conecte el cable de alimentación de la cámara de red. Para Cámara de red AXIS 213 PTZ, Cámara de red AXIS 214 y Cámara de red AXIS 215: inserte el conector de alimentación (incluido) en la salida de 12 V CC, como se muestra en la imagen.
  • Page 63 Carcasa para burbuja AXIS T95A00 / T95A10 página 63 Para Cámara de red AXIS 231D+, Cámara de red AXIS 232D+ yCámara de red AXIS 233D: desenchufe el conector de la fuente de alimentación de 12 V CC frente a la abertura del soporte, como se muestra en la imagen siguiente.
  • Page 64 No conecte la alimentación hasta finalizar la instalación. 1. Instale el soporte para la Carcasa para burbuja AXIS T95A00 / T95A10 en una pared y com- pruebe que los tornillos y tacos sean los adecuados según el tipo de pared (madera, metal, hor- migón, etc.) y el peso de la carcasa.
  • Page 65 1. Si había colocado la cubierta superior de la caja para facilitar el transporte, retírela ahora. 2. Apoye la Carcasa para burbuja AXIS T95A00 / T95A10 en el soporte, pase los cables (alimentación, Ethernet y cables de E/S si procede) a la carcasa y apriete los 2 tornillos Allen M5 de 25 mm (incluidos con el soporte).
  • Page 66 All manuals and user guides at all-guides.com página 66 Carcasa para burbuja AXIS T95A00 / T95A10 Para Carcasa para burbuja AXIS T95A00 Conecte el cable de alimentación (100-240 V CA) a la carcasa. Vista general de la instalación completa 100-240 V CA...
  • Page 67 All manuals and user guides at all-guides.com Carcasa para burbuja AXIS T95A00 / T95A10 página 67 Para Carcasa para burbuja AXIS T95A10 Conecte el cable de alimentación (24V CA) a la carcasa. Vista general de la instalación completa L 24V CA...
  • Page 68 4. Conecte el cable de alimentación CA. La instalación ha finalizado. Nota: La guía de instalación de la cámara de red de Axis se envía con la cámara o está disponible en el sitio Web de Axis en www.axis.com Para quitar el protector solar Quite los tres tornillos del lateral del protector solar mediante un destornillador Phillips;...
  • Page 69 All manuals and user guides at all-guides.com Carcasa para burbuja AXIS T95A00 / T95A10 página 69 Fijación de la placa adaptadora universal a la cámara La placa adaptadora universal consta de cinco placas. Placa adaptadora universal montada Placa espaciadora Placa espaciadora Placa fija Placa móvil...
  • Page 70 3. Inserte el conector Ethernet con ángulo de 90ª incluido en la cámara de red. 4. Ponga la Cámara de red AXIS 232D+ o la Cámara de red AXIS 233D sobre la placa móvil. 5. Fije la cámara de red y el soporte de la cámara a los tres orificios PF2 de la placa fija mediante tres tornillos.
  • Page 71 All manuals and user guides at all-guides.com Carcasa para burbuja AXIS T95A00 / T95A10 página 71 Especificaciones técnicas Generales Fabricado en fundición de aluminio Color RAL9002 Pintura en polvo poliéster epóxico Color RAL9002 Burbuja inferior en policarbonato Ahumada o transparente...
  • Page 72 CE según EN61000-6-3, EN 60950, EN50130-4 • IP66 según EN 60529 Embalaje Peso unitario Carcasa para burbuja AXIS T95A00 / Carcasa para burbuja AXIS T95A10 - 3,8 kg Peso del paquete 4,2 kg Dimensiones del paquete (AnxAlxLg) 38,5 x 38,5 x 47 cm...
  • Page 73 All manuals and user guides at all-guides.com Installation Guide Ver.1.21 AXIS T95A00 Dome Housing/ AXIS T95A10 Dome Housing Printed: August 2008 © Part No. 32508 Axis Communications AB, 2008...
