Manuels Connexes pour infaco AT1000
Sommaire des Matières pour infaco AT1000

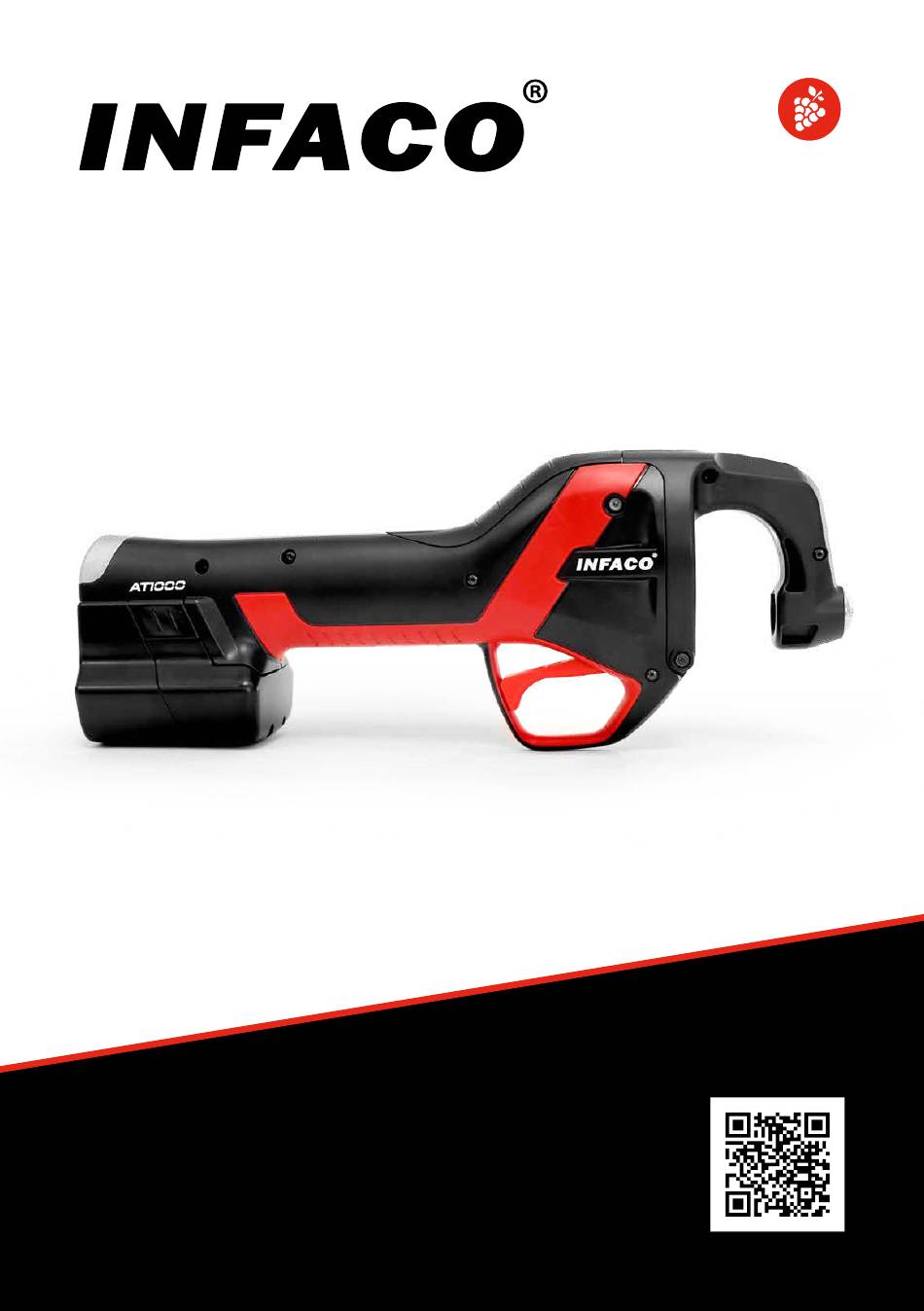

- Page 1 AT1000 Attacheuse other languages Notice originale d’utilisation -...
- Page 3 sommaire Précautions avant emploi Protection de l’environnement Contenu de la mallette Vue générale du produit Caractéristiques Guide d’utilisation Précautions d’utilisation et sécurité Utilisation Recharge de la batterie Réglage du niveau de vrilles Indication des LED Entretien Entretien annuel Anomalie de fonctionnement Transport et stockage Instructions de sécurité...
- Page 4 Les outils électriques ne doivent pas être jetés à la poubelle. > Le dispositif, les accessoires et l’emballage doivent être mis au recyclage. > Demander au revendeur agréé INFACO les informations d’actualité concernant l’élimination éco-compatible des déchets. Contenu de la mallette Une attacheuse AT1000...
- Page 5 Vue générale du produit Attacheuse Capot supérieur Entrée fil Batterie Gâchette IHM (Interface Homme-Machine) Indicateur de charge Bouton paramètres Indicateur niveau de vrilles Chargeur Indicateur de charge Vers secteur Vers batterie...
- Page 6 Caractéristiques Attacheuse AT1000 Puissance max. Électrique : 176 W Alimentation 10,8 V Attache maxi Ø 28 mm Vitesse de cycle <0.5 s Poids ≈ 845 g Dimensions 300 mm x 115 mm x 65 mm Batterie AT185BC Tension nominale 10,8 V Technologie Li-ION –...
- Page 7 Avant la première mise en service, procéder à une charge complète (voir page 12). La batterie lithium AT185BC doit obligatoirement être rechargée avec le chargeur lithium INFACO (Réf. : AT180CC). Il est interdit d’utiliser un chargeur différent sous risque d’accident électrique important (explosion et/ou incendie).
- Page 8 Mise sous tension Toujours tenir ses mains à distance de la zone de travail lorsque l’appareil est en fonction. Connecter la batterie sur la machine, l’appareil est sous tension en mode veille. Appuyer 2 fois sur la gâchette pour sortir du mode veille.
- Page 9 Utilisation Chargement de la bobine Ouvrir la fermeture éclair du dévidoir. Saisir le fil intérieur et insérer la bobine dans le dévidoir. Ne pas retirer l’étiquette qui maintient la bobine. Insérer le fil dans la buse de sortie fil du dévidoir. Refermer la fermeture éclair du dévidoir.
- Page 10 Réalisation d’un lien Saisir l’extrémité de la baguette et le fil de palissage fermement avec la main libre et approcher l’AT1000. Introduire la baguette + le fil de palissage à l’intérieur du bec. Appuyer sur la gâchette pour réaliser le lien.
- Page 11 Niveau de charge de la batterie Le niveau de charge de la batterie est indiqué par les trois LED de l’indicateur de charge du produit. Indicateur de charge État batterie faible : Lorsque la dernière LED clignote vert, la charge de la batterie est inférieure à 10%. État batterie vide : Lorsque la batterie est complètement déchargée, le produit s’arrête.
- Page 12 Nota : quelques minutes avant que votre batterie soit complètement déchargée, il se peut que l’AT1000 ait une légère perte de performance. Mise en service du chargeur Pour charger la batterie, brancher le chargeur dans un local bien ventilé, exempt de produit inflammable, de source d’ignition et d’humidité.
- Page 13 Mise en charge de la batterie Il est strictement interdit de charger des batteries lorsque la température dans le local est inférieure à 0°C ou supérieure à 40°C. Lors de la charge, batterie et chargeur ne doivent pas être recouverts, ni proches d’une source de chaleur ou de produit inflammable.
- Page 14 Selon la norme 2002/96/CE, ne pas jeter la batterie dans les ordures ménagères, ni dans les flammes ou dans l’eau. Ne pas ouvrir la batterie. Déposer la batterie auprès d’un revendeur agréé INFACO. Les accus usés ou défectueux doivent être recyclés conformément à la directive...
- Page 15 ; • 6 clignotements ( ) : batterie défectueuse. Le chargeur lithium INFACO (réf. : AT180CC) est réservé exclusivement aux batteries lithium AT1000 (réf. : AT185BC). Il n’est pas adapté à d’autres batteries.
- Page 16 Réglage du niveau de vrilles Toujours tenir ses mains à distance de la zone de travail lorsque l’appareil est en fonction. Indicateur niveau de vrilles • Le réglage du nombre de vrilles peut aller de 3 à 8 vrilles selon le niveau sélectionné. Quatre niveaux de palier sont disponibles.
- Page 17 Indication des LED Indicateur de charge Indicateur niveau de vrilles Le produit est fonctionnel LED verte fixe : le produit est prêt à fonctionner. 1 LED verte clignotante : le produit est en veille. Un double appui gâchette permet de sortir du mode veille. Pause thermie (arrêt temporaire du produit) 1 LED orange clignotante : le produit est en pause thermie, il faut attendre que la machine refroidisse.
- Page 18 En cas de doute, prendre Procéder en sens inverse pour contact avec la société INFACO pour le refermer la machine (opération 3 à 1). choix des produits à utiliser.
- Page 19 Toujours retirer la batterie avant toute intervention sur le produit Remplacement du tourniquet Ouvrir le bec en appuyant sur le poussoir tout en le basculant en avant. Utiliser l’embout « Torx T8 ». Dévisser Retirer le tourniquet usagé et le la vis en maintenant le tourniquet.
- Page 20 Lubrification (une fois par semaine) Ouvrir le bec en appuyant sur le Ouvrir le capot supérieur en tirant poussoir tout en le basculant en avant. vers l’arrière, puis en le soulevant. Relever le galet presseur vers le capot supérieur. Avec la burette d’huile fournie dans Lubrifier la pince.
- Page 21 Entretien annuel Tous les ans ou toutes les 400 000 attaches, il est fortement conseillé d’effectuer les révisions forfaitaires de contrôle proposées par INFACO. Elles permettent d’attaquer la saison suivante dans de bonnes conditions et en toute sécurité. Conseils d’entretien annuel : •...
- Page 22 Bourrage de fil Toujours retirer la batterie avant toute intervention sur le produit Ouvrir le bec en appuyant sur le poussoir tout en le basculant en avant. Ouvrir le capot supérieur en tirant vers l’arrière, puis en le soulevant. Relever le galet presseur vers le capot supérieur.
- Page 23 Retirer le bourage de fil en le lissant Passer le fil dans la buse du couteau, ou en le coupant. Nettoyer le et le faire dépasser de 5 à 6 cm. passage de fil de tous les résidus. Abaisser le galet presseur, puis refermer le capot supérieur en le maintenant appuyé...
- Page 24 Transport et stockage Précautions de transport Certaines règles doivent être respectées lors d’une expédition par transporteur : • L’ensemble doit être totalement débranché (produit, câble, batterie). • La batterie doit obligatoirement être positionnée dans le logement de calage prévu à cet effet dans la mallette.
- Page 25 Ne jamais porter le chargeur par le câble et ne pas tirer sur celui-ci pour le débrancher de la prise. Si l’un des câbles (chargeur) de l’appareil est défectueux ou endommagé, il doit être obligatoirement changé par un câble ou un ensemble d’origine de l’usine INFACO ou d’un revendeur agréé INFACO.
- Page 26 Conditions de garantie La responsabilité et la garantie de la société INFACO ne pourront être recherchées, quels qu’en soient la cause et le fondement juridique, pour tout défaut, avarie, dommage et/ou préjudice quelconque résultant (1) d’un stockage, d’une utilisation, d’un entretien et/ou d’une intervention sur l’équipement par l’utilisateur qui serait contraire aux instructions figurant dans la présente notice (en particulier les...
- Page 27 Pour éviter tous litiges, prendre connaissance de la procédure suivante : • matériel entrant dans le cadre de la garantie : l’envoyer à INFACO en port payé et le retour sera pris en charge ; • matériel n’entrant pas dans le cadre de la garantie mais ayant été révisé durant l’intersaison précédente : l’envoyer à...
- Page 28 Pour obtenir la validité de la garantie, EFFECTUER DÈS L’ACHAT DE L’OUTIL, la déclaration de garantie. Cette déclaration de garantie se fait obligatoirement en ligne, sur : www.infaco.com ou via ce QR code : Ne pas hésiter à demander l’assistance d’un distributeur agréé INFACO pour effectuer la déclaration internationale de garantie constructeur INFACO.
- Page 29 Pour obtenir la validité de la garantie, EFFECTUER IMMÉDIATEMENT EN LIGNE SUR : www.infaco.com, DÈS L’ACHAT DE L’OUTIL, votre déclaration de garantie ou retourner la présente fiche dûment complétée en LETTRES CAPITALES. Nom > ............Prénom > ..........
- Page 30 N° de série distributeur à conserver par le distributeur pour fichier clients INFACO...
- Page 31 S.A.V INFACO S.A.S. Bois de Roziès 81140 CAHUZAC-SUR VERE France Tél : (+33) 05 63 33 91 49 - Fax : (+33) 05 63 33 95 57 Mail : contact@infaco.fr Vidéos techniques disponibles sur le site internet : www.infaco.com...
- Page 32 “Caricabatteria elettrici” (direttiva 2004/108/CEE) e alle regolamentazioni nazionali che le traspongono. • La personne autorisée à constituer le dossier technique au sein d’INFACO est M. ALVAREZ Grégory. La persona autorizada para elaborar el documento técnico dentro de INFACO es el Sr. ÁLVAREZ.
- Page 36 . i n f a c o . c o m FR - Manuel d’utilisation - Attacheuse AT1000 NOT_AT1000_FR_08_23...
