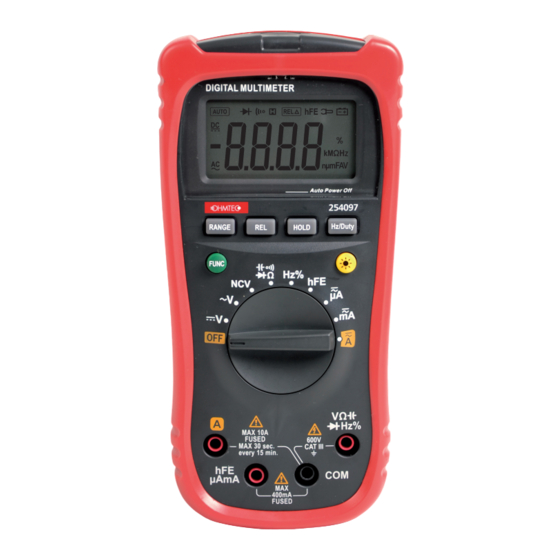

Multimètre digital 600V
Pour tout renseignement,
contactez l'assistance technique :
sav@unifirst.fr
+33 (0)4 71 61 13 91
Importé par UNIFIRST
ZI La Borie - 43120 Monistrol sur Loire - France
Fabriqué en RPC
Photos non contractuelles
ATTENTION ! Lisez attentivement la notice d'utilisation avant d'utiliser l'appareil et conservez-le.
Gamme Professionnelle
Notice d'utilisation
REF : 254097
CAT III
600V
Publicité
Manuels Connexes pour OHMTEC 254097
Sommaire des Matières pour OHMTEC 254097

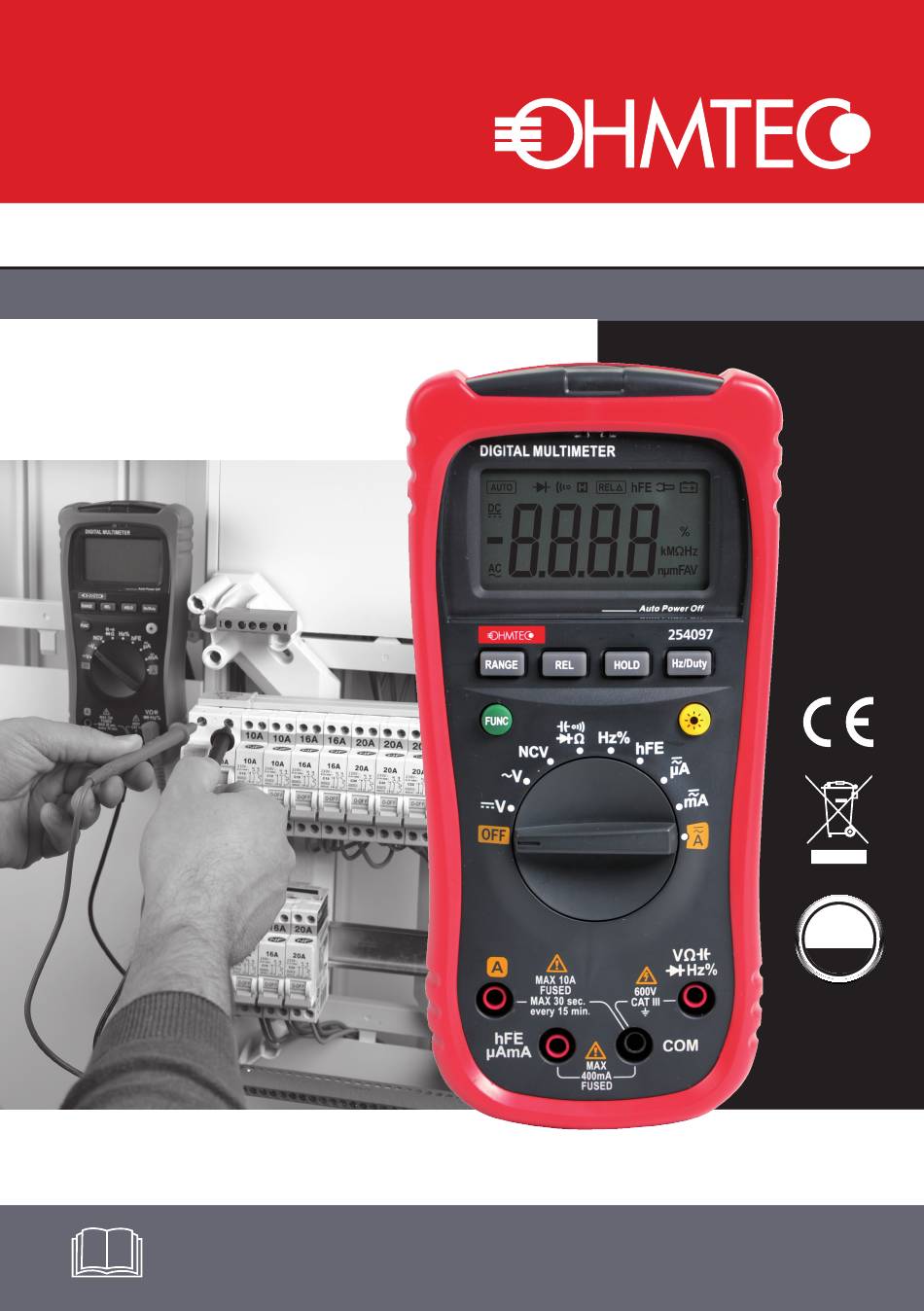

- Page 1 Gamme Professionnelle Multimètre digital 600V REF : 254097 Pour tout renseignement, contactez l’assistance technique : sav@unifirst.fr +33 (0)4 71 61 13 91 CAT III 600V Importé par UNIFIRST ZI La Borie - 43120 Monistrol sur Loire - France Fabriqué en RPC Notice d’utilisation...
- Page 2 INTRODUCTION Ce multimètre a été conçu et fabriqué selon la norme EN 61010 concernant les appareils électroniques de mesure avec une catégorie de surtension CAT III 600V et un degré de pollution 2. Respectez toutes les instructions de sécurité et d’utilisation afin de s’assu- rer que le multimètre est utilisé...
- Page 3 vous ne devez jamais changer de calibre au cours de la mesure afin d’éviter d’endommager le multimètre. • N’utilisez jamais le multimètre pour mesurer des tensions supérieures à 600V sur des installations de catégorie III. • Soyez extrêmement prudent lorsque vous travaillez avec des tensions supérieures à...
- Page 4 Symboles Avertissement de sécurité importante. Se référer à la notice. Masse Appareil de classe II - Double isolation Le fusible doit être remplacé selon les spécifications indiquées dans la notice. Alternatif (AC) Continu (DC) Résistance Diode Attention. Tensions élevées. Risque de choc électrique. Continuité...
- Page 5 CONFORMITÉ Le marquage CE couvre la conformité à la Directive Basse Tension 2014/35/UE, la Directive Compatibilité Electromagnétique 2014/30/UE et à la Directive RoHS 2011/65/UE. DÉFINITION DES CATÉGORIES DE MESURE (SURTENSION) Les circuits sont divisés dans les catégories de mesures suivantes : •...
- Page 6 DESCRIPTION Ce multimètre digital permet de mesurer une tension alternative (AC) et continue (DC), un courant alternatif (AC) et continu (DC), une résistance, une fréquence, un rapport cyclique, une capacité et de tester une diode, une continuité et un transistor avec facilité et précision. Il possède également une fonction détection de tension sans contact.
- Page 7 BORNES D’ENTRÉE Borne Description d’entrée Toutes les bornes d’entrée à mesurer sont reliées à la borne de masse de la pointe de touche noire ou à un adaptateur de test multifonction. Borne d’entrée positive pour mesure de tension, résistance, capacité, fréquence, test de diode et test de continuité (reliée à la pointe de touche rouge) Borne d’entrée positive pour mesure de courant inférieur à...
- Page 8 BOUTONS DE FONCTION Bouton Description Bouton de sélection de fonction : sélection du calibre de mesure de courant, mode de mesure continue (DC) ou alternative (AC), test de diode ou test de continuité Bouton de maintien de valeur : la fonction HOLD permet à l’utili- sateur de garder à...
- Page 9 SPÉCIFICATIONS Précision: (a% du résultat + b digits), garantie 1 an, pour une température d’utilisation comprise entre 18°C et 28°C, et une humidité relative de moins de 75%. • Tension continue (DC) Calibre Résolution Précision 400mV 0.1mV ±(0.5% du résultat + 2 digits) 10mV 400V 100mV...
- Page 10 • Résistance Calibre Résolution Précision 400Ω 0.1Ω 4kΩ 1Ω 40kΩ 10Ω ±(0.8% du résultat + 1 digit) 400kΩ 100Ω 4MΩ 1kΩ 40MΩ 10kΩ Tension du circuit ouvert : environ 0.45V Protection de surcharge : 250V DC ou valeur efficace AC •...
- Page 11 • Courant alternatif (AC) Calibre Résolution Précision 400µA 0.1µA 4000µA 1µA ±(1.5% du résultat + 2 digits) 40mA 10µA 400mA 100µA ±(2% du résultat + 2 digits) 10mA Courant d’entrée max. : entrée : 400mA; entrée : 10A Protection de surcharge : fusible FF400mA/1000V pour borne d’entrée fusible FF10A/600V pour borne d’entrée Gamme de fréquence : 40Hz à...
- Page 12 • Fréquence Calibre Précision 1Hz-10MHz ±(4% du résultat + 15 digits) Protection de surcharge : 250V DC ou valeur efficace AC Calibre de mesure : 1V-10V valeur efficace CARACTÉRISTIQUES GÉNÉRALES Catégorie de surtension CAT III 600V Tension maximale entre les 600V DC ou 600V valeur efficace AC bornes et la masse Fusible de protection...
- Page 13 OPÉRATIONS DE MESURE • Mesure d’une tension alternative (AC) ou continue (DC) 1. N’utilisez jamais le multimètre pour mesurer des tensions supérieures à 600V DC ou 600V valeur effi- cace AC afin d’éviter les risques de choc électrique ou de dommages au multimètre. 2.
- Page 14 Remarques : 1. Lors d’une mesure de tension continue (DC), l’écran LCD affichera égale- ment la polarité de la pointe de touche rouge. 2. S’il ny’a pas de tension d’entrée sur les calibres 400mVDC ou 2VAC, le multimètre pourra afficher un résultat de plusieurs chiffres dû à des in- fluences externes.
- Page 15 le câble de la pointe de touche rouge dans la borne si le courant à mesurer ne doit pas dépasser 400mA, ou insérez-le dans la borne si le courant à mesurer doit être compris entre 400mA et 10A. 2. Placez le commutateur de fonctions sur la position selon le calibre approprié.
- Page 16 Remarques : 1. Pour mesurer un courant, le multimètre doit être connecté en série et non en parallèle afin d’éviter les risques de dommages au multimètre et de blessures. 2. En cas de mesure prolongée avec la borne d’entrée , la précision de mesure affichée pourra être affectée (la durée de la mesure ne doit pas dépasser 30 secondes, à...
- Page 17 Remarques : 1. La résistance mesurée en série peut différer des spécifications de la résis- tance. Ceci s’explique par le fait que la connexion entre tout autre composant dans le circuit et la résistance à tester peut être équivalent à la connexion entre deux résistances ou plus en parallèle.
- Page 18 4. La valeur de la chute de tension directe de la diode s’affiche alors automa- tiquement. Si la connexion est inversée, le symbole ‘OL’ s’affichera. Remarque : En cas de mesure directe de diode connectée en série, la valeur de la chute de tension directe de la diode s’affichera.
- Page 19 • Mesure de capacité Les calibres de mesure de capacité sont : 40nF, 400nF, 4µF et 200µF 1. Placez le commutateur de fonctions sur la position . Appuyez sur le bouton pour sélectionner la mesure de capacité. Le symbole correspon- dant s’affichera sur l’écran.
- Page 20 • Mesure du gain d’un transistor Pour éviter des blessures graves ou des dommages à l’appareil à la suite d’un choc électrique, n’essayez pas d’appliquer une tension supérieure à 36V DC ou valeur efficace AC entre la borne et la borne 1.
- Page 21 • Détection de tension sans contact « NCV » Le détecteur de tension sert seulement pour des tests rapides et ne remplace jamais une détection de la tension avec contact. Même si l’appareil ne détecte aucun conducteur, une tension peut être présente. Grâce à...
- Page 22 ENTRETIEN GÉNÉRAL • Avant toute intervention dans le multimètre, déconnectez toujours les pointes de touche des circuits. • Pour éviter tout risque de choc électrique ou de coup d’arc, de blessures graves ou de dommages, remplacez un fusible endommagé uniquement par un fusible de type spécifié...
- Page 23 REMPLACEMENT DE LA PILE ET DES FUSIBLES Vous devez remplacer la pile de votre appareil dès que le symbole « » apparaît sur l’écran. Avant de commencer l’opération, assurez-vous que les pointes de touche ne soient pas connectées à une source de courant et que le commutateur est sur OFF.
- Page 24 GARANTIE Les produits bénéficient d’une garantie totale, pièces et main d’œuvre, d’une durée de 24 mois. La garantie couvre les défauts et vices cachés et s’applique en tout état de cause. Sont exclus de la garantie : - les produits réparés par des tiers - les pannes dues à...
