OHMTEC 254086 Notice D'utilisation

OHMTEC 254086 Notice D'utilisation

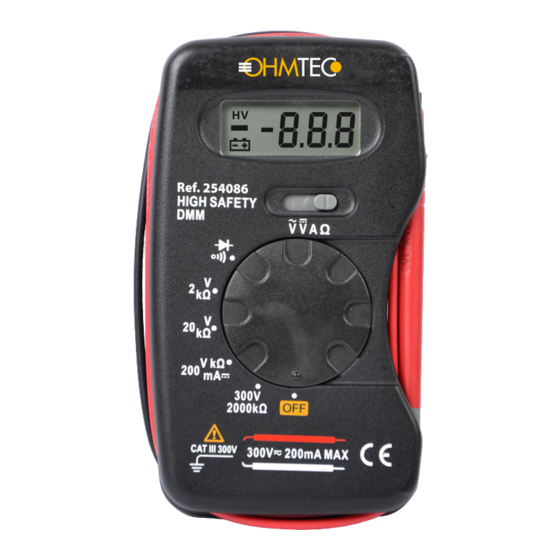

Multimètre digital de poche 300v

Publicité

Liens rapides

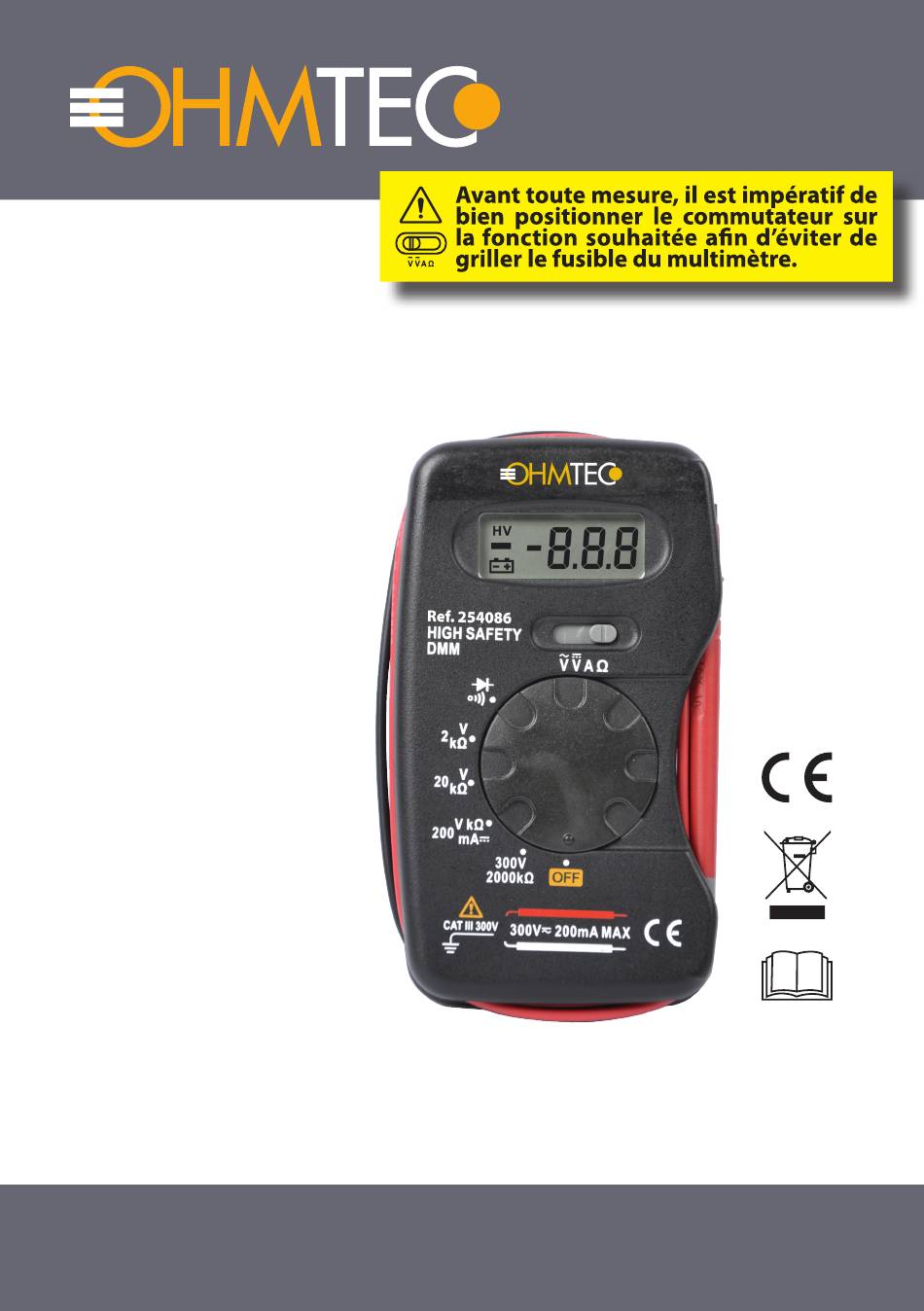

Notice d'utilisation
Multimètre digital de poche 300V
Ref : 254086
Pour tout problème,
contactez l'assistance
technique :
sav@unifirst.fr
+33 (0)4 71 61 13 91
Importé par UNIFIRST
ZI La Borie - 43120 Monistrol sur Loire - France
Fabriqué en RPC
Photos non contractuelles
ATTENTION ! Lisez attentivement la notice d'utilisation avant d'utiliser l'appareil et conservez-le.

Publicité

loading

Sommaire des Matières pour OHMTEC 254086

  • Page 1 Notice d’utilisation Multimètre digital de poche 300V Ref : 254086 Pour tout problème, contactez l’assistance technique : sav@unifirst.fr +33 (0)4 71 61 13 91 Importé par UNIFIRST ZI La Borie - 43120 Monistrol sur Loire - France Fabriqué en RPC Photos non contractuelles ATTENTION ! Lisez attentivement la notice d’utilisation avant d’utiliser l’appareil et conservez-le.
  • Page 2 Introduction Ce multimètre a été conçu et fabriqué selon la norme EN 61010 concernant les appareils électroniques de mesure avec une catégorie de surtension CAT III 300V et un de- gré de pollution 2. Respectez toutes les instructions de sécurité et d’utilisa- tion afin de s’assurer que le multimètre est utilisé...
  • Page 3 position et vous ne devez jamais changer de calibre au cours de la mesure afin d’éviter d’endommager le multimètre. • N’utilisez jamais le multimètre pour mesurer des ten- sions supérieures à 300V sur des installations de catégo- rie III. • Soyez extrêmement prudent lorsque vous travaillez avec des tensions supérieures à...
  • Page 4 être modifié afin d’éviter d’endommager le multimètre et de provoquer d’éventuels accidents. • Pour l’entretien du multimètre, utilisez un chiffon doux pour nettoyer le boîtier. N’employez pas de produits abra- sifs ou de solvants afin d’éviter d’endommager le multi- mètre. •...
  • Page 5 Conformité Le marquage CE couvre la conformité à la Directive Basse Tension 2006/95/CE, la Directive Compatibilité Electroma- gnétique 2004/108/CE et à la Directive RoHS 2011/65/UE. Définition des catégories de mesure (surtension) Les circuits sont divisés dans les catégories de mesures suivantes : •...
  • Page 6 Description multimètre digital compact permet de me- surer une tension alter- native (AC) et continue (DC), un courant conti- nu (DC), une résistance et de réaliser des tests de diode et continuité avec facilité. 300V 300V 300V 1. Commutateur de calibre Ce bouton permet de sélectionner le calibre désiré...
  • Page 7 Spécifications Précision: (a% du résultat + b digits), garantie 1 an, pour une température d’utilisation comprise entre 18°C et 28°C, et une humidité relative de moins de 75%. • Tension continue (DC) Calibre Résolution Précision ±0.5% du résultat ± 1 digit 10mV ±0.8% du résultat ±...
  • Page 8 • Résistance Calibre Résolution Précision 2kΩ 1Ω ±1% du résultat ± 2 digits 20kΩ 10Ω ±1% du résultat ± 2 digits 200kΩ 100Ω ±1% du résultat ± 2 digits 2MΩ 1kΩ ±1% du résultat ± 2 digits Tension maximale du circuit ouvert : 0.65V Protection de surcharge : 250V valeur efficace AC pour tous les calibres •...
  • Page 9 Caractéristiques générales Catégorie de surtension CAT III 300V Fusible de protection F250mA/300V Alimentation Pile DC 12V 23A type GP-23AX1 Affichage Afficheur LCD. Affichage max. 1999. Actualisation toutes les 2-3 sec. Indication de dépassement le chiffre ‘1’ apparaîtra à l’écran de calibre Indication de polarité...
  • Page 10 4. Lorsque le commutateur de calibre est placé sur la po- sition 300V. Le symbole « HV » apparaîtra à l’écran pour rappeler à l’utilisateur qu’il mesure des tensions élevées. Par conséquent, l’opération devra faire l’objet d’une at- tention particulière. Mesure d’une tension alternative (AC) Avant toute mesure, il est impératif de bien positionner le commutateur de fonctions sur...
  • Page 11 200mA 2. Placez le commutateur de calibre sur la position 3. Ouvrez le circuit sur lequel le courant doit être mesuré. Connectez les pointes de touche en série sur le circuit à mesurer. 4. La valeur du courant s’affiche alors automatiquement sur l’écran, ainsi que la polarité...
  • Page 12 3. La pointe de touche rouge doit être connecté à l’anode de la diode et la pointe de touche noire à la cathode. 4. La valeur de la chute de tension directe de la diode, mesurée en mV, s’affiche alors automatiquement. Si la connexion est inversée, le symbole «...
  • Page 13 Entretien général • Avant toute intervention dans le multimètre, déconnectez toujours les pointes de touche des circuits. • Pour éviter tout risque de choc électrique ou de coup d’arc, de blessures graves ou de dommages, remplacez un fusible endommagé uniquement par un fusible de type spécifié...
  • Page 14 Remplacement de la pile et du fusible Vous devez remplacer la pile de votre appareil dès que le symbole « » apparaît sur l’écran. Avant de commen- cer l’opération, assurez-vous que les pointes de touche ne soient pas connectés à une source de courant et que le commutateur est sur OFF.
  • Page 15 Garantie Les produits bénéficient d’une garantie totale, pièces et main d’œuvre, d’une durée de 12 mois. La garantie couvre les défauts et vices cachés et s’applique en tout état de cause. Sont exclus de la garantie : - les produits réparés par des tiers - les pannes dues à...
