4.10 Inspection de la tête de flamme

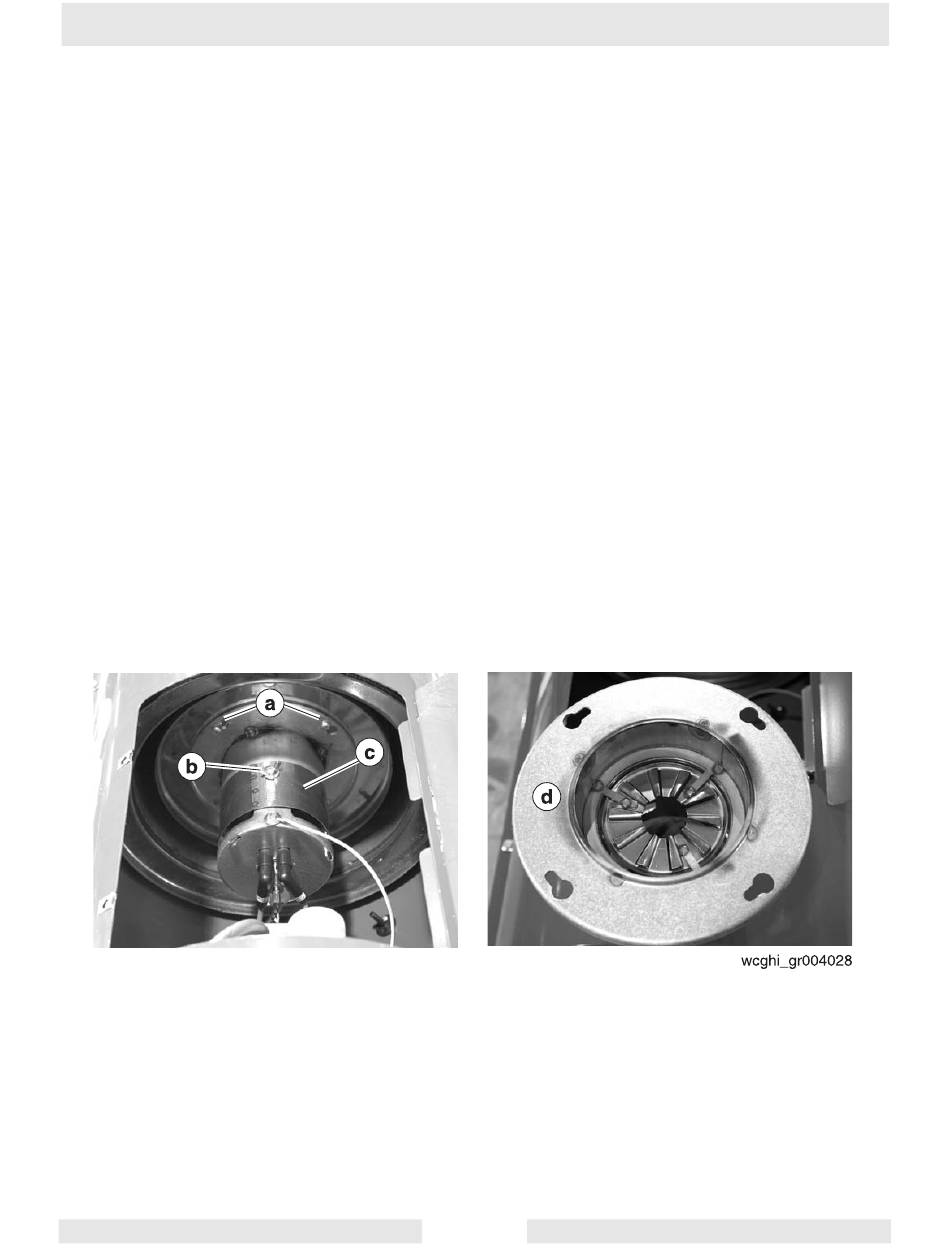

Voir le graphique: wcghi_gr004028
4.10.1 Déposer le brûleur. Voir la section Dépose et installation du brûleur.
4.10.2 Noter l'emplacement du manchon du sas d'air (c) à l'aide d'un crayon.
4.10.3 Desserrer l'écrou à oreilles (b).
4.10.4 Desserrer les quatre vis (a) qui retiennent la tête de flamme (d).
4.10.5 Pivoter la tête de flamme (d) dans le sens anti-horaire et la retirer.
4.10.6 Inspecter la tête de flamme (d) pour ce qui suit:
4.10.7 Réinstaller la tête de flamme (d).
4.10.8 Poser le manchon du sas d'air (c) à l'emplacement noté.
4.10.9 Resserrer l'écrou à oreilles (b).
4.10.10 Resserrer les quatre vis (a).
4.10.11 Réinstaller le brûleur. Voir la section Dépose et installation du brûleur.
wcghi_tx000721fr.fm
Pour inspecter la tête de flamme, suivre la procédure suivante:
•
Usure. Remplacer si nécessaire.
•
Propreté. Nettoyer la tête de flamme si nécessaire.
•
Tension thermique. Remplacer si nécessaire.
Cub 200/300/300 HD
34
