Vega VEGABAR 83 Mise En Service

Masquer les pouces Voir aussi pour VEGABAR 83:

Publicité

Liens rapides

Télécharger ce manuel
Mise en service

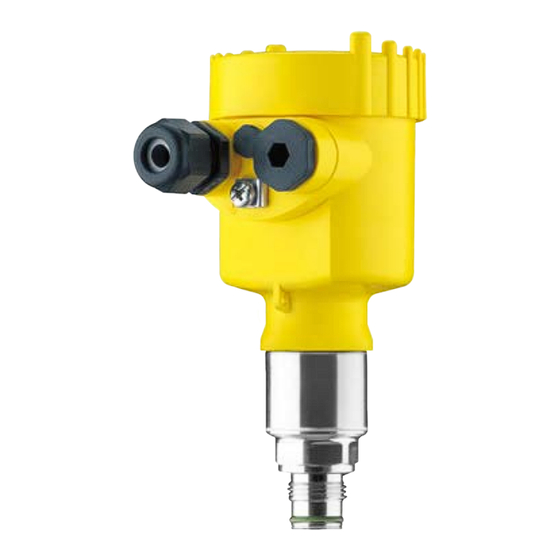

Capteur de pression avec cellule de
mesure en métal
VEGABAR 83
4 ... 20 mA/HART
Document ID: 45034

Publicité

loading

Manuels Connexes pour Vega VEGABAR 83

Sommaire des Matières pour Vega VEGABAR 83

  • Page 1 Mise en service Capteur de pression avec cellule de mesure en métal VEGABAR 83 4 … 20 mA/HART Document ID: 45034...
  • Page 2 Paramétrage - Mise en service rapide ................36 Paramétrage - Paramétrage étendu ................36 Sauvegarde des données de paramétrage ..............51 Mise en service avec PACTware ................... 52 Raccordement du PC ..................... 52 VEGABAR 83 • 4 … 20 mA/HART...
  • Page 3 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2019-03-11 VEGABAR 83 • 4 … 20 mA/HART...
  • Page 4 Symbolique utilisée ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, conseil, remarque Sous ce symbole, vous trouverez des informations complémentaires très utiles.
  • Page 5 Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGABAR 83 est un capteur de pression pour la mesure de pres- sion process et de niveau hydrostatique. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".
  • Page 6 Allemagne. Les recommandations NAMUR publiées sont des standards dans l'instrumentation de terrain. L'appareil satisfait aux exigences des recommandations NAMUR suivantes : • NE 21 – Compatibilité électromagnétique de matériels Pas satisfaites en cas de raccordement d'une unité de réglage et d'affichage externe. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 7 Notre système de management environnemental a été certifié selon la norme DIN EN ISO 14001. Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre "Emballage, transport et stockage" • au chapitre "Recyclage" VEGABAR 83 • 4 … 20 mA/HART...
  • Page 8 Vous trouverez la version du logiciel et du matériel de l'appareil de la manière suivante : • Sur la plaque signalétique de l'électronique • Dans le menu de réglage sous "Info" Plaque signalétique La plaque signalétique contient les informations les plus importantes servant à l'identification et à l'utilisation de l'appareil : VEGABAR 83 • 4 … 20 mA/HART...
  • Page 9 • Entrer le numéro de série manuellement dans l'application Fonctionnement Domaine d'application Le VEGABAR 83 est approprié aux applications dans tous les sec- teurs industriels. Il est utilisé pour la mesure des types de pression suivants. • Surpression •...
  • Page 10 3 Description du produit Le VEGABAR 83 est particulièrement adapté aux applications dans des températures plus élevées et des pressions élevées. Grandeurs de mesure Le VEGABAR 83 convient à la mesure des grandeurs de process suivantes : • Pression process •...
  • Page 11 étendues, la cellule de mesure céramique/métallique METEC ® l'unité de mesure. Celle-ci est composée de la cellule de mesure céramique capacitive CERTEC et d'un système séparateur spécial ® servant à compenser la température. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 12 "Matériaux et poids". Procédés de nettoyage complémentaires Le VEGABAR 83 est également disponible dans la version "sans huile, sans graisse et sans silicone". Ces appareils ont subi un procé- dé de nettoyage spécial pour la suppression d'huiles, de graisses et d'autres substances pouvant nuire à...
  • Page 13 Avertissement ! Le VEGABAR 83 dans cette version ne doit pas être utilisé dans des applications à oxygène. Des appareils sont disponibles dans une version spéciale "Sans huile et sans graisse pour l'application à...
  • Page 14 Le module Bluetooth intégré (en option) permet le paramétrage sans fil via des appareils de réglage standard. VEGACONNECT L'adatapteur d'interface VEGACONNECT permet d'intégrer des ap- pareils à capacité de communication dans l'interface USB d'un PC. Capteurs esclave En combinaison avec le VEGABAR 83, les capteurs esclave de la série VEGABAR 80 permettent une mesure de pression différentielle électronique. Le VEGADIS 81 est une unité externe de réglage et d'affichage pour VEGADIS 81 les capteurs plics VEGA.
  • Page 15 Le boîtier et le raccord électrique ne doivent pas être utilisés pour le vissage ! Le serrage peut engendrer des dommages, par ex. sur la mécanique de rotation du boîtier. Vibrations En cas de fortes vibrations à l'emplacement de mise en œuvre, il est recommandé d'utiliser la version d'appareil avec électronique externe. Voir chapitre "Boîtier externe". VEGABAR 83 • 4 … 20 mA/HART...
  • Page 16 C'est pourquoi en cas de montage horizontal, tournez le boîtier de manière que le filtre soit dirigé vers le bas. Il est ainsi mieux protégé contre les dépôts. Avertissement ! Pour le nettoyage, n'utilisez pas de nettoyeur haute pression. L'élé- ment filtre pourrait être endommagé et et l'humidité peut pénétrer dans le boîtier. La disposition de l'élément filtre pour les différentes versions d'appa- reils est décrite dans les paragraphes suivants. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 17 Il est ainsi mieux protégé contre tout dépôt. Fig. 9: Position de l'élément filtre - version Ex-d Anneau métallique tournant Élément filtre Les appareils avec pression absolue sont équipés d'un obturateur au lieu d'un élément filtre. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 18 Mesure de pression process Disposition de mesure Observez l'information suivante concernant la disposition de mesure : pour les gaz • Installez l'appareil au-dessus du point de mesure La condensation peut s'écouler dans la conduite de process. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 19 VEGABAR 83 Vanne d'arrêt Siphon d'eau en forme U ou circulaire Tuyauterie La formation de condensation dans les tuyaux cintrés laisse appa- raître une barrière d'eau protectrice. Une température du produit VEGABAR 83 • 4 … 20 mA/HART...
  • Page 20 Installer l'appareil au-dessous du niveau min. • Monter l'appareil à une certaine distance du flot de remplissage et de la vidange • Monter l'appareil de manière à le protéger de tout choc de pres- sion d'un agitateur Fig. 15: Disposition de mesure pour la mesure de niveau VEGABAR 83 • 4 … 20 mA/HART...
  • Page 21 Boîtier externe Structure Fig. 16: Disposition composants de raccordement au process, boîtier externe Tuyauterie Composants de raccordement au process Ligne de liaison composants de raccordement au process - boîtier externe Boîtier externe Ligne signal VEGABAR 83 • 4 … 20 mA/HART...
  • Page 22 La borne de terre externe se trouvant sur le boîtier doit être reliée à basse impédance au potentiel de terre. Dans les installations Ex, la mise à la terre est réalisée conformément aux règles d'installation. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 23 Lors de son encliquetage, un bruit doit être audible. Étapes de raccordement Procédez comme suit : 1. Dévisser le couvercle du boîtier 2. Si un module de réglage et d'affichage est installé, l'enlever en le tournant légèrement vers la gauche VEGABAR 83 • 4 … 20 mA/HART...
  • Page 24 10. Remettre le module de réglage et d'affichage éventuellement disponible 11. Revisser le couvercle du boîtier Le raccordement électrique est terminé. 5.3 Boîtier à chambre unique Le schéma suivant est valable pour les versions non-Ex, Ex-ia et Ex-d. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 25 Ex-ia. Compartiment de l'élec- tronique 4...20mA 6 7 8 Fig. 19: Compartiment électronique - boîtier à deux chambres Liaison interne au compartiment de raccordement Pour module de réglage et d'affichage ou adaptateur d'interfaces VEGABAR 83 • 4 … 20 mA/HART...
  • Page 26 Première sortie courant (I) - Alimentation tension et sortie signal capteur (HART) Sortie courant supplémentaire (II) - Alimentation tension et sortie signal (sans HART) Borne de terre pour le raccordement du blindage du câble VEGABAR 83 • 4 … 20 mA/HART...
  • Page 27 Pour module de réglage et d'affichage ou adaptateur d'interfaces Liaison interne au connecteur pour unité de réglage et d'affichage externe (en option) Remarque: Avec un appareil Ex-d-ia, le mode HART-Multidrop n'est pas possible. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 28 Adaptateur VEGADIS Connecteur mâle-femelle interne Connecteur M12 x 1 Affectation des broches du connecteur Fig. 26: Vue sur le connecteur M12 x 1 Pin 1 Pin 2 Pin 3 Pin 4 VEGABAR 83 • 4 … 20 mA/HART...
  • Page 29 Brun (+) et bleu (-) vers la tension d'alimentation et/ou vers le système d'exploitation Blindage Boîtier externe pour version IP 68 (25 bars) Aperçu Fig. 28: VEGABAR 83 en version IP 68 25 bars avec sortie de câble axiale, boîtier externe Capteur de mesure Câble de raccordement Boîtier externe...
  • Page 30 Presse-étoupe pour câble de raccordement capteur de mesure Boîte à bornes socle du boîtier 1 2 3 4 Fig. 30: Raccordement du module process dans le socle du boîtier Jaune Blanc(he) Rouge Noir(e) Blindage Capillaire compensateur de pression VEGABAR 83 • 4 … 20 mA/HART...
  • Page 31 5.9 Exemple de raccordement Exemple de raccorde- ment pour sortie courant supplémentaire 4...20mA 4...20mA Fig. 32: Exemple de raccordement VEGABAR 83 sortie courant supplémentaire Circuit d'alimentation et signal capteur Circuit courant signal pour sortie courant supplémentaire Carte d'entrée API Capteur Circuit courant Carte d'entrée API Borne 1 (+) passive Circuit d'alimentation et si- Entrée 1 borne (+) active...
  • Page 32 • Le signal de sortie sur les appareils avec sortie électrique bascule sur le courant de défaut réglé La valeur de mesure actuelle est ensuite délivrée sur la ligne signal. La valeur prend en compte tout réglage effectué, comme par ex. le réglage d'usine. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 33 3. Visser fermement le couvercle du boîtier avec hublot Le démontage s'effectue de la même façon, mais en sens inverse. Le module de réglage et d'affichage est alimenté par le capteur, un autre raccordement n'est donc pas nécessaire. Fig. 33: Montage du module d'affichage et de réglage dans le boîtier à chambre unique se trouvant dans le compartiment de l'électronique VEGABAR 83 • 4 … 20 mA/HART...
  • Page 34 – Enregistrer la valeur • Touche [->] : – Changer de représentation de la valeur de mesure – Sélectionner une mention dans la liste – Sélectionner les options de menu – Sélectionner une position d'édition VEGABAR 83 • 4 … 20 mA/HART...
  • Page 35 à l'indication des valeurs de mesure. Les saisies n'ayant pas encore été sauvegardées en appuyant sur [OK] sont perdues. 6.3 Affichage des valeurs de mesure Affichage des valeurs de Avec la touche [->], vous pouvez changer entre trois modes d'affi- mesure chage différents. Dans la première vue, la valeur de mesure sélectionnée est affichée en gros caractères. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 36 Vous trouverez une description des étapes individuelles dans la notice de mise en service simplifiée du capteur. Vous trouverez le "Paramétrage étendu" dans le sous-chapitre suivant. Paramétrage - Paramétrage étendu Pour les voies de mesure qui requièrent des applications technique- ment exigeantes, vous pouvez effectuer des réglages plus détaillés dans le "Réglage étendu". VEGABAR 83 • 4 … 20 mA/HART...
  • Page 37 • Lettres de A à Z • Chiffres de 0 à 9 • Caractères spéciaux +, -, /, - Mise en service - Appli- Ce point de menu vous permet d'activer/de désactiver le capteur cation esclave pour la pression différentielle électronique et de sélectionner l'application. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 38 6 Mise en service avec le module de réglage et d'affichage Le VEGABAR 83 peut être utilisé aussi bien pour une mesure de pression process que pour une mesure de niveau. L'appareil est réglé en état à la livraison pour une mesure de pression process. Vous pouvez le changer dans ce menu de réglage.
  • Page 39 Mise en service - Réglage Le VEGABAR 83 mesure toujours une pression indépendamment de la grandeur de process sélectionnée dans le point de menu "Appli- cation". Pour afficher correctement la grandeur de process sélection- née, une attribution à 0 % et 100 % du signal sortie doit être effectuée...
  • Page 40 [ESC] ou de reprendre la valeur limite affichée avec [OK]. Mise en service - Réglage Procédez comme suit : Span 1. Sélectionner l'option de menu Réglage Span avec [->] et confir- mer avec [OK]. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 41 Le réglage min. est maintenant terminé. Pour un réglage avec remplissage, il vous suffit de saisir la valeur de mesure actuelle affichée à la partie inférieure de l'afficheur. Mise en service - Réglage Procédez comme suit : niveau max. 1. Sélectionner le point de menu Réglage maxi. avec [->] et confir- mer avec [OK]. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 42 (valeur en pourcentage/courant) sont linéaires par rapport à la "pression différentielle". Pour la mesure du débit et la sélection "Proportionnel au débit", l'afifchage et la sortie (valeur en pourcentage/courant) sont linéaires par rapport au "Débit". L'appareil postule une température et une pression statique quasiment constantes et convertit la pression différentielle via la courbe caractéristique proportionnelle dans le débit. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 43 "Bloquer/débloquer le paramétrage". Si le code PIN est actif, seules les fonctions de réglage suivantes sont possibles sans saisie du code PIN : • Sélectionner les points de menus et afficher les données VEGABAR 83 • 4 … 20 mA/HART...
  • Page 44 Néerlandais • Portugais • Japonais • Chinois • Polonais • Tchèque • Turc Le VEGABAR 83 est réglé sur la langue anglaise en état à la livraison. Affichage - Valeur d'affi- Dans ce point du menu, vous définissez quelle valeur de mesure doit chage 1 et 2 être affichée sur l'écran. Le réglage en état à la livraison pour la valeur d'affichage est "Pour- cent Lin.". Affichage - Formats d'affi- Vous définissez dans ce point du menu avec combien de chiffres chage 1 et 2 après la virgule la valeur mesurée est affichée sur l'écran. Le réglage en état à la livraison pour le format d'affichage est "Auto- matique".
  • Page 45 Diagnostic - Simulation Ce point de menu vous permet de simuler des valeurs de mesure. Il est ainsi possible par exemple de contrôler la voie signal via des appareils d'affichage ou la carte d'entrée du système de conduite par exemple. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 46 (restauration des valeurs par défaut de l'appareil respectif). Une courbe de linéarisation programmée ainsi que la mémoire de valeurs de mesure seront effacées. Le tableau ci-dessous contient les valeurs par défaut de l'appareil. Pour des versions d'appareil ou applications déterminées, certains VEGABAR 83 • 4 … 20 mA/HART...
  • Page 47 Cellule de mesure en céramique : température de la cellule de mesure en °C Cellule de mesure métallique : température de l'électronique en °C Format d'affichage 1 et 2 Nombre de chiffres après la virgule automatique Éclairage Allumé(e) Reset - Diagnostic Point de menu Paramètres Valeur par défaut État du capteur VEGABAR 83 • 4 … 20 mA/HART...
  • Page 48 Les données copiées seront mémorisées dans une mémoire EE- PROM du module de réglage et d'affichage et y resteront mémo- risées même en cas d'une panne de secteur. De là, elles pourront être écrites dans un ou plusieurs capteurs, ou stockées pour une VEGABAR 83 • 4 … 20 mA/HART...
  • Page 49 Les descriptions suivantes sont valables pour les deux sorties cou- rant. Autres réglages - Sortie Dans le point de menu "Sortie de courant grandeur", vous définissez courant (grandeur) la grandeur de mesure délivrée par la sortie de courant. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 50 00. Info - Nom de l'appareil Ce point de menu vous permet de lire le nom et le numéro de série de l'appareil : Info - Version de l'appareil Dans ce point de menu est affichée la version du matériel et du logiciel du capteur. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 51 Ainsi, elles seront disponibles pour une utilisation ultérieure et à des fins de maintenance. Dans le module d'affi- Si l'appareil est équipé d'un module de réglage et d'affichage, chage et de réglage alors les données de paramétrage peuvent y être enregistrées. La procédure est décrite dans l'option du menu "Copier les réglages de l'appareil" VEGABAR 83 • 4 … 20 mA/HART...
  • Page 52 Pour les blocs d'alimentation avec résistance HART intégrée (résis- tance interne env. 250 Ω), une résistance externe supplémentaire n'est pas nécessaire. Cela est valable pour les appareils VEGA types VEGATRENN 149A, VEGADIS 381 et VEGAMET 391 par exemple. La plupart des blocs d'alimentation Ex usuels rencontrés sur le mar- ché...
  • Page 53 également partie intégrante de la version standard. Avec la version complète, vous disposez en outre d'une fonction d'impression étendue pour la documentation intégrale du projet ainsi VEGABAR 83 • 4 … 20 mA/HART...
  • Page 54 VEGA. Sauvegarde des données de paramétrage Nous vous recommandons de documenter et de sauvegarder les données de paramétrage à l'aide de PACTware. Ainsi, celles-ci seront disponibles pour des utilisations multiples et à des fins de mainte- nance ou de service. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 55 Ils peuvent ensuite être transmis à un Field Communicator. Les Universal Commands et une partie des Common Practice Com- mands sont pris en charge dans la communication HART. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 56 électronique également la pression statique. Vous pouvez définir les valeurs à enregistrer et les conditions d'enre- gistrement à l'aide d'un PC avec PACTware/DTM ou du système de commande avec EDD. C'est également de cette manière que vous pouvez lire ou réinitialiser les données. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 57 (par ex. pendant la simulation). Cette signalisation d'état est inactive par défaut. En dehors de la spécification (Out of specification) : La valeur de mesure n'est pas fiable car une spécification de l'appareil est dépas- sée (par ex. la température du module électronique). Cette signalisation d'état est inactive par défaut. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 58 • F113 Erreur dans la communication Couper la tension de service Bit 8 de l'octet 0…5 interne de l'appareil pendant un court instant Erreur de communi- • Retourner l'appareil au service cation réparation VEGABAR 83 • 4 … 20 mA/HART...
  • Page 59 Bit 23-2 de l'oc- dessous ou au-dessus de la de l'appareil tet 14… 24 Valeur de pression • plage de réglage Si nécessaire, utiliser un appa- invalide reil ayant une plage de mesure supérieure VEGABAR 83 • 4 … 20 mA/HART...
  • Page 60 Le tableau ci-dessous contient une description des pannes pouvant affecter le signal courant et des méthodes permettant d'y remédier. Erreur Cause Suppression • • Manque de stabilité du Grandeur de mesure varie Régler l'atténuation signal 4 … 20 mA VEGABAR 83 • 4 … 20 mA/HART...
  • Page 61 - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24.
  • Page 62 9 Diagnostic, gestion des actifs et service Fig. 42: VEGABAR 83 en version IP 68 25 bars, et sortie de câble latérale, boîtier externe Composants de raccordement au process Connecteur Vis de fixation Groupe de câbles Câble de raccordement Boîtier externe 3.
  • Page 63 Un formulaire de retour ainsi que des informations détaillées sur la procédure se trouvent dans la zone de téléchargement sur www.vega.com. En les appliquant, vous nous aidez à exécuter la réparation rapidement et sans questions. Procédez de la manière suivante en cas de réparation : •...
  • Page 64 Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 65 Huile halocarbone : généralement utilisée dans les applications à oxygène, ne convient ni aux plages de me- sure de vide, ni aux plages de mesure absolues < 1 bar VEGABAR 83 • 4 … 20 mA/HART...
  • Page 66 50 Nm (36.88 lbf ft) Verre avec boîtier en coulée de précision en aluminium et acier inoxydable Uniquement avec 316L avec homologation 3A Entre le capteur de valeur mesurée et le boîtier de l'électronique externe. Connecté en fixe avec le capteur. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 67 120 bar/+12 MPa 0 bar abs. Plages de mesure nominales et résistance de surcharge en psi Plage de mesure nominale Résistance de surcharge Pression maximale Pression minimale Surpression 0 … +5 psig +15 psig -14.5 psig 0 … +15 psig +45 psig -14.5 psig VEGABAR 83 • 4 … 20 mA/HART...
  • Page 68 0 … +2,5 bars/0 … +250 kPa +50 bar/+5000 kPa -1 bar/-100 kPa 0 … +10 bar/0 … +1000 kPa +50 bar/+5000 kPa -1 bar/-100 kPa 0 … +25 bar/0 … +2500 kPa +50 bar/+5000 kPa -1 bar/-100 kPa VEGABAR 83 • 4 … 20 mA/HART...
  • Page 69 0 … 300 psi 725 psig 0 psi Plages de réglage Les indications se rapportent à la plage de mesure nominale, les valeurs de pression inférieures à -1 bar ne peuvent pas être réglées. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 70 4 … 20 mA (passif) Plage du signal de sortie 3,8 … 20,5 mA (réglage d'usine) Résolution du signal 0,3 µA Signal défaut sortie courant (réglable) Dernière valeur de mesure valable, ≥ 21 mA, ≤ 3,6 mA Dernière valeur mesurée valide avec SIL impossible. Les valeurs de sortie peuvent être affectées librement. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 71 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psi) Définition de la courbe caractéristique Réglage du point limite selon IEC 61298-2 Caractéristiques des courbes Linéaire Position de montage de référence Debout, membrane orientée vers le bas VEGABAR 83 • 4 … 20 mA/HART...
  • Page 72 La variation thermique du signal zéro et de l'échelle de sortie correspond à la valeur F dans le chapitre "Calcul de l'écart total (selon DIN 16086)". Disponibilité variée en fonction de la plage de mesure et du raccord process VEGABAR 83 • 4 … 20 mA/HART...
  • Page 73 Le tableau reprend des valeurs à titre d'exemple pour des Turn Down typiques. Turn Down TD 1 : 1 TD 2,5 : 1 TD 5 : 1 TD 10 : 1 TD 20 : 1 Facteur FTD 1,75 10,5 VEGABAR 83 • 4 … 20 mA/HART...
  • Page 74 Est valable en plus pour la sortie courant analogique 4 … 20 mA et se rapporte à l'échelle de mesure réglée. Variation thermique sortie courant < 0,05 %/10 K, max. < 0,15 %, respectivement pour -40 à +80 °C (-40 à +176 °F) VEGABAR 83 • 4 … 20 mA/HART...
  • Page 75 -20 … +60 °C (-4 … +140 °F) -20 … +60 °C (-4 … +140 °F) cordement PE Pour une cellule de mesure métallique/ceramique avec membrane plaquée d'or, les valeurs sont multipliées par le facteur 3. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 76 (32 °F) 85 °C 105 °C (185 °F) (221 °F) Fig. 47: Derating de température VEGABAR 83, version jusqu'à +105 °C (+221 °F) Température process Température ambiante Raccords process selon DIN 3852-A, EN 837 VEGABAR 83 • 4 … 20 mA/HART...
  • Page 77 (32 °F) 85 °C 150 °C (185 °F) (302 °F) Fig. 48: Derating de température VEGABAR 83, version jusqu'à +150 °C (+302 °F) Température process Température ambiante Température process SIP (SIP = Sterilization in place) Alimentation en vapeur pendant 2 h +150 °C (+302 °F)
  • Page 78 (140 °F) 0 °C (32 °F) 110 °C 150 °C (230 °F) (302 °F) Fig. 49: Derating de température VEGABAR 83, version jusqu'à +150 °C (+302 °F) Température process Température ambiante 80 °C (176 °F) 65 °C (149 °F) 0 °C (32 °F)
  • Page 79 2 g avec version de boîtier en acier inoxydable à deux chambres IP 66/IP 68 (0,2 bar) uniquement pour la pression absolue. Capillaire de compensation de pression atmosphérique pas sur la version Ex-d. VEGABAR 83 • 4 … 20 mA/HART...
  • Page 80 50 m ● 4 … 20 mA/HART SIL Profibus PA, Foundation Fieldbus 25 m ● Interface vers le capteur esclave Transmission des données numérique (bus I²C) Structure ligne de liaison 4 fils, blindé Longueur de ligne max. 25 m VEGABAR 83 • 4 … 20 mA/HART...
  • Page 81 Non reliée au potentiel Tension assignée 500 V AC Liaison conductrice Entre borne de mise à la terre et raccord process métal- lique Séparation galvanique entre l'électronique et les pièces métalliques de l'appareil VEGABAR 83 • 4 … 20 mA/HART...
  • Page 82 Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur saisie du numéro de série de votre appareil dans la zone de recherche sur "www.vega.com" ainsi que dans la zone de téléchar- gement générale.
  • Page 83 Données Mesure de la pression dans la conduite tubulaire 4 bar (400 KPa), température du liquide 40 °C VEGABAR 83 avec plage de mesure 10 bar, écart de mesure < 0,1 %, raccord process G1 (cellule de mesure piézorésistive) Les valeurs nécessaires pour l'erreur de température F , écart de mesure F...
  • Page 84 < 0,1 % x TD/an Plages de mesure > 1 bar, liquide séparateur huile syn- < 0,15 % x TD/an thétique, membrane Elgiloy (2.4711) Plage de mesure 1 bar < 0,15 % x TD/an VEGABAR 83 • 4 … 20 mA/HART...
  • Page 85 L'exemple montre que l'erreur de mesure peut dans la pratique être sensiblement plus élevée que la déviation de base. Les causes en sont l'effet de la température et le Turn Down. 11.4 Dimensions Les dessins cotés suivants ne représentent qu'une partie des versions possibles. Vous pouvez télécharger des dessins cotés détaillés surwww.vega.com sous "Téléchargements" et "Dessins". VEGABAR 83 • 4 … 20 mA/HART...
  • Page 86 Fig. 54: Variantes de boîtier en protection IP 66/IP 68 (0,2 bar), (avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 18 mm/0.71 in) Une chambre - aluminium Aluminium - 2 chambres VEGABAR 83 • 4 … 20 mA/HART...
  • Page 87 9 mm/0.35 in ou 18 mm/0.71 in) Chambre unique en acier inoxydable (électropolie) Chambre unique en acier inoxydable (moulage cire perdue) Deux chambres en acier inoxydable (moulage cire perdue) VEGABAR 83 • 4 … 20 mA/HART...
  • Page 88 ½ NPT Fig. 58: Variante de boîtier en protection IP 69K (avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in) Chambre unique en acier inoxydable (électropolie) VEGABAR 83 • 4 … 20 mA/HART...
  • Page 89 8 mm (0.12") (0.32") 110 mm x 90 mm (4.33" x 3.54") Fig. 59: VEGABAR 83, version IP 68 avec boîtier externe Sortie de câble latérale Sortie de câble axiale Chambre unique en plastique Chambre unique en acier inoxydable Joint d'étanchéité 2 mm (0.079 in), (uniquement pour agrément 3A)
  • Page 90 ( 1.42 ") ½ NPT ½ NPT ¼ NPT Fig. 60: VEGABAR 83, raccord fileté non arasant DU G½, EN 837 ; raccord manométrique C2 M20 x 1,5 EN 837; Raccord manométrique DN G½, intérieur G¼, ISO 228-1 LF ½ NPT, intérieur ¼ NPT, ASME B1.20.1 LY ½...
  • Page 91 ø 40 mm (2.17") (1.59") (1.59") Fig. 61: VEGABAR 83, raccord fileté arasant LU G½, ISO 228-1 ; arasant ; avec joint torique C5 G1, ISO 228-1 DA G1½, DIN3852-A AF M44 x 1,25 DIN 13 ; vis pression : aluminium AG M44 x 1,25 DIN 13 ;...
  • Page 92 ø 105 mm (3.60") (4.13") Fig. 62: VEGABAR 83, raccord hygiénique 150 °C (cellule de mesure jauge extensométrique/piézorésistive) AR Clamp 2" PN 16 (ø 64 mm) DIN 32676, ISO 2852 ES Raccord hygiénique avec écrou flottant F40 PN 25 FR Varivent N50-40 PN 25 EZ Tubulure à...
  • Page 93 (3.07") ø 105 mm (4.13") Fig. 63: VEGABAR 83, raccord hygiénique 150 °C (cellule de mesure METEC ® AR Clamp 2" PN 16 (ø 64 mm) DIN 32676, ISO 2852 ES Raccord hygiénique avec écrou flottant à encoche F 40 PN 25 FR Varivent N50-40 PN 25 EZ Tubulure à...
  • Page 94 0.94" 6“ 4xø 0.75" 5“ 0.06" Fig. 64: VEGABAR 83, raccord à bride 150 °C (cellule de mesure jauge extensométrique/piézorésistive) Raccord à bride selon DIN 2501 Raccord à bride selon ASME B16,5 Spécifique à la commande Spécifique à la commande Pour la version avec "...
  • Page 95 6“ 4xø 0.75" 5“ 0.12" Fig. 65: VEGABAR 83, Raccord à bride 180 °C/200 °C (cellule de mesure céramique/métallique) Raccord à bride selon DIN 2501 Raccord à bride selon ASME B16,5 Extension haute température jusqu'à 180 °C Tôle de blindage de température jusqu'à 200 °C Spécifique à...
