JBL Synthesis SCL-2 Mode D'emploi

JBL Synthesis SCL-2 Mode D'emploi

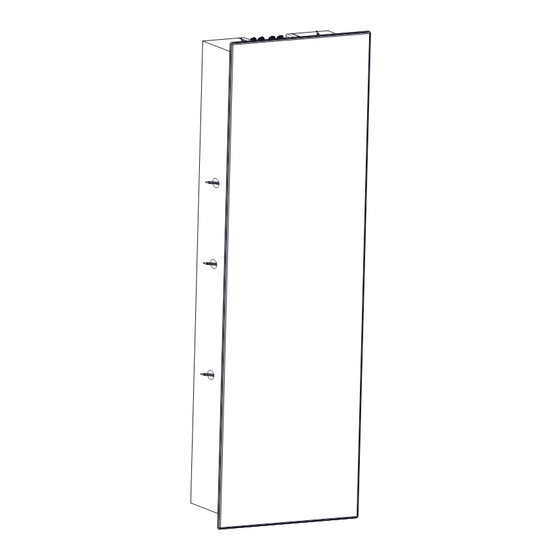

Enceinte encastrée
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

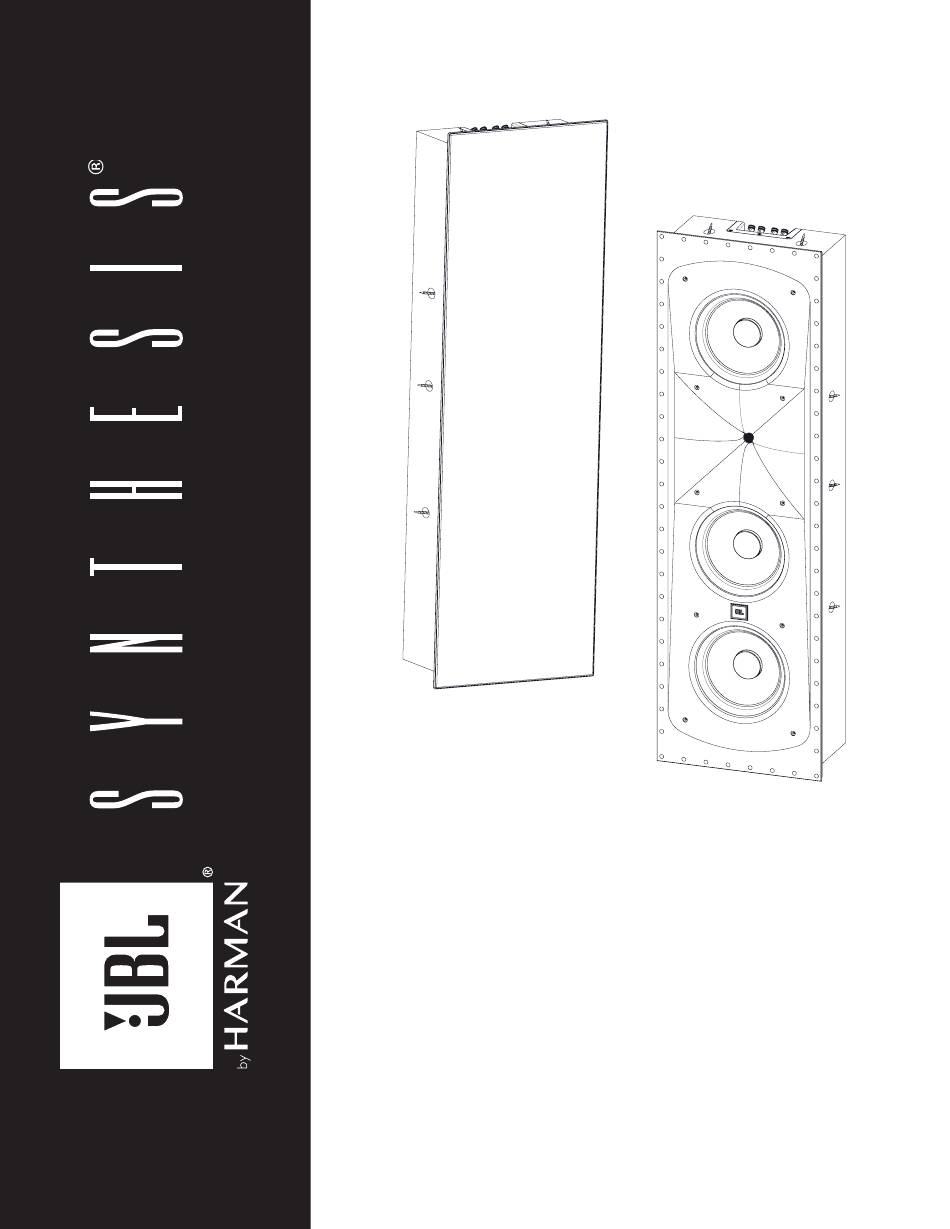

JBl
SCl-2
®
Enceinte encastrée
Mode d'eMploi

Publicité

Table des Matières
loading

Manuels Connexes pour JBL Synthesis SCL-2

Sommaire des Matières pour JBL Synthesis SCL-2

  • Page 1 SCl-2 ® Enceinte encastrée Mode d'eMploi...

  • Page 2: Table Des Matières

    Les produits JBL sont le choix unanime des artistes de studio et des ingénieurs du son les plus en vue. La SCL-2 est le tout dernier membre du système de cinéma à...

  • Page 3: Positionnement Des Enceintes

    Si l'enceinte est utilisée avec un écran de projection perforé, elle doit être montée derrière le centre de l'écran avec son axe central horizontal aligné aussi proche que possible de l'axe central des enceintes des canaux gauches et droits (Figure 3). Figure 3 www.jbl.com...

  • Page 4: Téléviseur Lcd

    ReMARQUe : Certains écrans de projection perforés comportent une latte ou une traverse centrée sur la trame de l'écran (Figure 4). Vérifiez dans de tels cas que la barre ne masque pas le pavillon. Positionnez des enceintes orientées verticalement de telle façon que la barre passe devant les enceintes au bord du pavillon le plus proche du haut-parleur grave central.

  • Page 5: Enceintes D'ambiance Surround

    Dans un système 7.1 canaux, deux enceintes sont ajoutées pour le remplissage arrière, en plus des enceintes d'ambiance d'un système 5.1 canaux. Les deux enceintes supplémentaires sont placées sur la paroi arrière ou proche d'elle dans le plafond (Figure 7). CÔTÉ GAUCHE CÔTÉ DROIT ARRIERE ARRIERE GAUCHE DROIT Figure 7 www.jbl.com...

  • Page 6: Notes D'installation Générales

    Les enceintes et les bornes électroniques ont des bornes positives (+) et négatives (–). La plupart des fabricants d'enceintes et d'électronique, y compris JBL, Inc., utilisent le rouge pour la borne (+) et le noir pour la borne (–). Veuillez confirmer avant le branchement.
  • Page 7 (Veillez à retirer les cavaliers internes.) fréquences Vue latérale de la scL-2 avec panneau de connexion d'enceinte récepteur/amplificateur hautes fréquences Figure 9 Cavalier de point chaud d'amplificateur unique (bleu) Cavalier de masse d'amplificateur unique (bleu) Figure 10 www.jbl.com...

  • Page 8: Installation Du Boîtier Arrière

    Figure 11 rEMarQuEs iMPortantEs : la JBl SYNTHeSiS SCl-2 requiert une profondeur de paroi minimale de 152 mm (6 pouces). La SCL-2 est une grande enceinte lourde. L'installation sera plus facile et plus sûre à deux personnes. Nous suggérons fortement de recruter un aide pour installer ce produit.
  • Page 9 Vérifiez que le boîtier arrière est bien fixé au cadre puis retirez complètement les barres de montage. Mettez- les au rebut. Répétez l'étape 8 pour les trous de fixation restants. Passez à CÂBLAGET ET INSTALLATION DE L’ENSEMBLE DÉFLECTEUR en page 11. www.jbl.com...
  • Page 10 éTApeS d’UNe iNSTAllATioN dANS l'oRieNTATioN HoRiZoNTAle : dans LE cas d’unE instaLLation dans unE construction nEuVE (aVant cLoison sÈchE), sautEZ L’étaPE 1 Découpez un trou large de 1168 mm (46") et haut de 368 mm (14,5") dans la cloison sèche. Le centre du trou doit être aligné...

  • Page 11: Câblage Et Installation Du Déflecteur

    Vissez les vis de fixation périphériques du déflecteur et serrez (voir les AVERTISSEMENTS relatifs au serrage excessif des vis !). Retirez le dos de l'adhésif du logo JBL et insérez le logo dans la grille avec l'orientation convenable. Placez l'habillage métallique sans bordure sur le déflecteur. Alignez le bord supérieur puis laissez la grille descendre doucement sur...

  • Page 12: Caractéristiques

    Ga naar JBLSYNTHESIS.COM voor de handleiding in andere talen. Gå til JBLSYNTHESIS.COM for bruksanvisning på flere språk. Если вам требуется дополнительные версии руководства пользователя на других языках, посетите сайт JBLSYNTHESIS.COM. 別の言語に対応したユーザーマニュアルを読むには、 JBL SYNTHESIS.COMにアクセスしてください。 사용자 설명서에 대한 추가 언어 지원은 JBLSYNTHESIS.COM에서 확인하십시오 请访问 JBLSYNTHESIS.COM 以获取其他语言版本的用户手册。...
  • Page 13 © 2017 HARMAN International Industries, Incorporated. Tous droits réservés. JBL, Differential Drive et HDI sont des marques commerciales de HARMAN International Industries, Incorporated, déposées aux États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.
