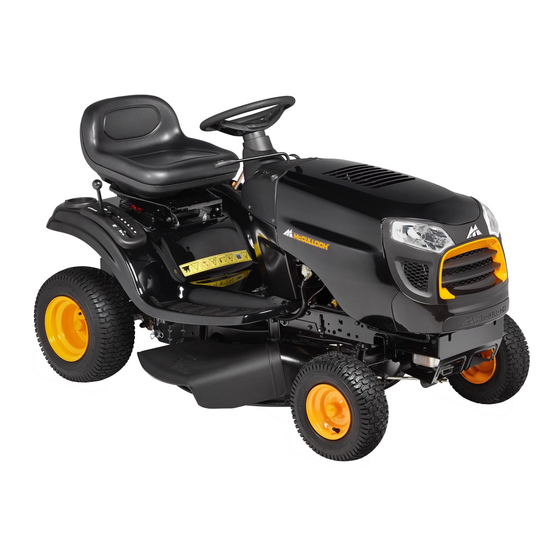

McCulloch M115-77T Manuel D'instructions
  1. Manuels
  2. Marques
  3. McCulloch Manuels
  4. Tondeuses à gazon
  5. M115-77T
  6. Manuel d'instructions
McCulloch M115-77T Manuel D'instructions

McCulloch M115-77T Manuel D'instructions

Masquer les pouces Voir aussi pour M115-77T:

Publicité

Liens rapides

Télécharger ce manuel
Instruction manual
Please read these in struc tions care-
ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
581 60 42-40 Rev. 2
M115-77T
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones an tes
de usar esta maquina.
Original Instructions in English, all others are translations.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.
Euro
