2-2. Panneau Arrière
Tableau 2.2.1. Connexions sur le panneau arrière
Connexion
VIDEO IN
connecteurs
Connectez la sortie camera à Video-in (NTSC/PAL)

VIDEO OUT

connecteurs
SPOT
Sortie vidéo composite pour monitoring spot
VIDEO
Sortie vidéo composite aux formats NTSC ou PAL
S-VHS
Sortie S-VHS
VGA
Connecteur pour moniteur VGA
AUDIO IN
4 connecteurs pour l'entrée audio.
AUDIO OUT
1 connecteur pour la sortie audio.
RS-232
Utilisation usine uniquement.
LAN
Connecteur RJ45 pour connexion LAN.
RS-485/422
Utilisé pour le contrôle camera.
SENSOR IN
Connecteur pour appareil de détection.
ALARM OUT
8 connecteurs alarme.

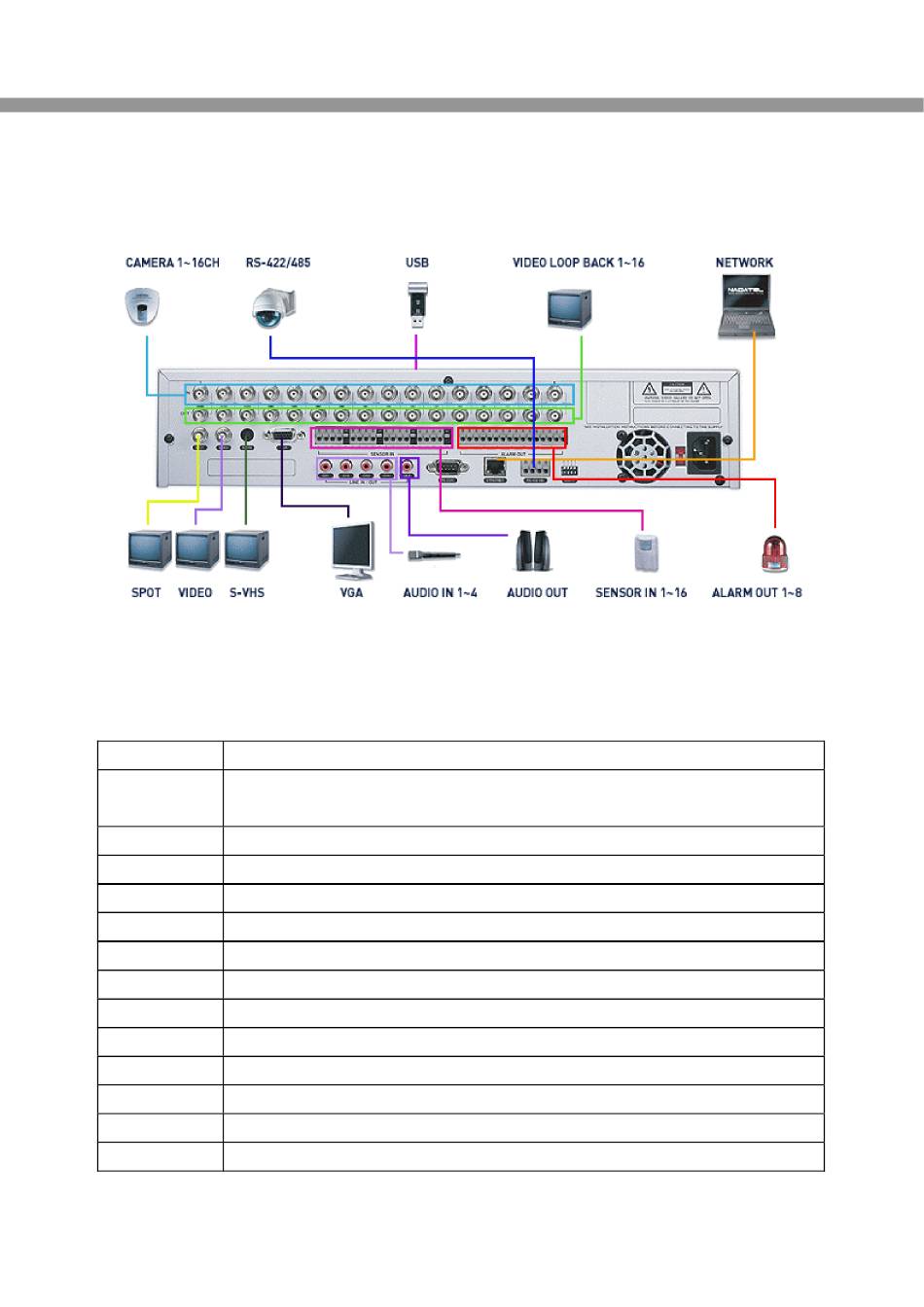

Schéma 2.2.1. Panneau Arrière
Utilisation
pour l'entrée vidéo.
9/16
pour la sortie vidéo (loopback)
9/16
14
