Instructions d'installation
Tous les kits de montage sont livrés avec des instructions spécifiques à chaque kit. Les instructions donnent des détails
particuliers relatifs au montage, au câblage et à la configuration du système.
Placez l'écran, en un endroit sûr, dans la cabine du véhicule. Prenez en compte les facteurs suivants dans le choix de
l'emplacement :
• L'appareil doit être facilement accessible par le
conducteur.
• L'appareil ne doit pas obstruer la vision du
conducteur lors de la conduite.
• L'appareil ne doit pas interférer ou restreindre
l'accès à des commandes de la machine.
• Le câblage du bus CAN doit pouvoir être installé
et fixé sans interférer avec les commandes de la
machine.

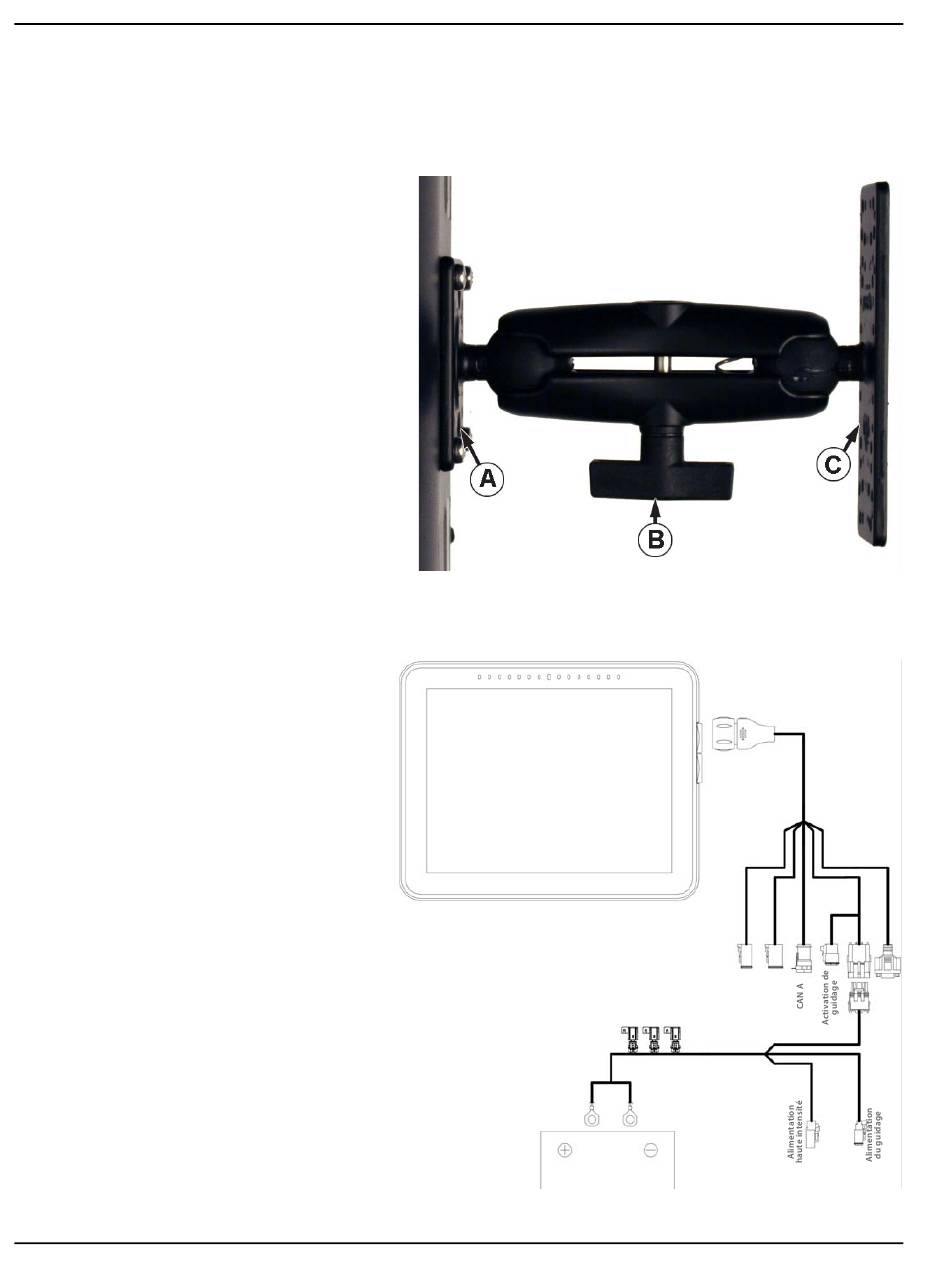

(A) Base RAM
(B) Bras RAM
(C) Base
€
DANGER : Si, pour la fixation, il est nécessaire de
percer des trous, attention à ne pas
endommager le câble du véhicule, la structure
mécanique ou celle de la cabine. Reportez-vous à la documentation du constructeur du véhicule pour avoir tous
les détails sur votre équipement. Respectez les instructions, les précautions et les avertissements du constructeur
lorsque vous travaillez autour de l'équipement.
Installation et remplacement de
fusibles
Type de fusible : à lame (ATO/ATC)
Caractéristiques :
• Porte-fusible (fil orange) 7,5 A, 250 Vca
• Porte-fusible (fil rose) 15 A, 250 Vca
• Porte-fusible 30 A A, 250 V c.a.
Le fusible doit être placé dans le porte-fusible,
aligné avec le câble d'alimentation de batterie et
utilisé uniquement avec l'appareil.
4
