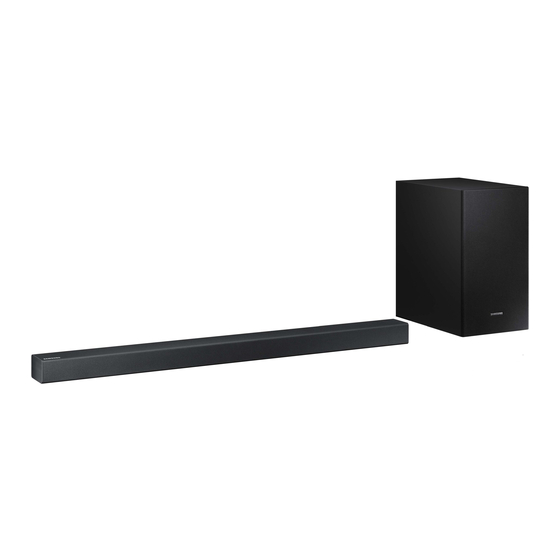

Page 1 FULL MANUAL HW-R450 Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...
Page 2 BLADE OF PLUG TO WIDE SLOT, FULLY Refer to the table below for an explanation of INSERT. symbols which may be on your Samsung product. • This apparatus shall always be connected to a AC outlet with a protective grounding connection.
Page 3 It is for personal use only. Condensation You can access the FULL MANUAL on may occur if your product has been stored in Samsung’s on-line customer support centre by cold temperatures. If transporting the unit scanning the QR code. To see the manual on...
Page 4 CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Front Panel / Right Side Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer -------------------------...
Page 5 Connecting a Mobile Device Connecting via Bluetooth ------------------------- Using the Samsung Audio Remote App ------------------------- – Installing the Samsung Audio Remote App ------------------------- – Launching the Samsung Audio Remote App ------------------------- Using the Remote Control How to Use the Remote Control...
Page 6 • The power components are labelled (1, 2, 3). For more information about power connections, see page 5. • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • Depending on the region, the appearance of the AC plug may differ from the plug displayed above, or it may be supplied integrated with the AC/DC adapter.
Page 7 02 PRODUCT OVERVIEW Front Panel / Right Side Panel of the Soundbar Position the product so that the SAMSUNG logo is located on the top. Right Side of the Soundbar Display Displays the product’s status and current mode. +/- (Volume) Button Adjusts the volume.
Page 8 Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) Connect to the digital (optical) output of an external device. USB (5V 0.5A) Connect a USB device here to play music files on the USB device through the Soundbar.
Page 9 03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the Subwoofer and Soundbar to an electrical outlet in the following order: 1 Connect the power cord to the Subwoofer. 2 Connect the AC plug to the adapter. 3 Connect the power adapter to the Soundbar and then to a wall socket.
Page 10 Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 7. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in this manual. ENG - 6...
Page 11 Manually connecting the Subwoofer if automatic connection fails Before performing the manual connection procedure below: • Check whether the power cables for the Soundbar and subwoofer are connected properly. • Make sure that the Soundbar is turned on. 1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds. •...
Page 12 Wireless Receiver Module (sold separately) is clear of any obstructions. Connecting an SWA-8500S (Sold Separately) to your Soundbar Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8500S, sold separately) to your Soundbar. 1. Connect the Wireless Receiver Module to 2 Surround Speakers.
Page 13 2. Check the standby status of the Wireless Receiver Module after plugging it into an electrical outlet. • The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for 5~6 seconds until the LINK LED indicator blinks (in Blue).
Page 14 04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using the TV’s remote control. – This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when you connect the Soundbar to the TV using an optical cable.
Page 15 2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 3. Select “[AV] Samsung Soundbar R4-Series” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list.
Page 16 If the device fails to connect • If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar R4-Series”) appears in the list, delete it. • Then repeat steps 1 through 3. NOTE • After you have connected the Soundbar to your TV the first time, use the “BT READY” mode to reconnect.
Page 17 05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an Optical or Analogue Audio (AUX) Cable BD / DVD player / Set-top box / Right Side of the Soundbar Game console DIGITAL AUDIO IN...
Page 18 06 CONNECTING A USB STORAGE DEVICE You can play music files located on USB storage devices through the Soundbar. USB port Display DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN USB (5V 0.5A) Micro USB to USB adapter Cable 1.
Page 19 File Format Type Compatibility list Extension Codec Sampling Rate Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80kbps~320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80kbps~320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80kbps~320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56kbps~128kbps...
Page 20 Soundbar for more than 5 seconds to display “BT PAIRING”. 2. On your device, select “[AV] Samsung Soundbar R4-Series” from the list that appears. • When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”...
Page 21 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar R4-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”...
Page 22 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...
Page 23 Market search : Samsung Audio Remote Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. Audio Remote •...
Page 24 08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power Press to select a source connected to the Soundbar. PAIR • BT PAIRING mode Source To turn on “BT PAIRING” mode, change the source to “BT”...
Page 25 Press the PAIR button. “BT PAIRING” appears in the Soundbar’s display. You can connect the Soundbar to a new Bluetooth device in this mode by selecting the PAIR Soundbar from the Bluetooth device's search list. Bluetooth PAIR SOUND MODE Press the p button to pause a music file temporarily. When you press the button again, the music file plays.
Page 26 • Volume Restriction function To protect your hearing, the Volume Restriction function restricts the volume to 20 if you turn on the Soundbar when the volume is set higher than 20. – The default value for the Volume Restriction function is Off. You must turn it on to activate it.
Page 27 The default mode for this function is – Each time you push the WOOFER button control by a Samsung TV remote. If your TV is not up and hold it for 5 seconds, the mode a Samsung TV, follow the directions below to switches in the following order: change the settings of this function.
Page 28 2.0 ch 2.1 ch 4.1 ch SMART 5.1 ch 2.1 ch 4.1 ch • The Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the WOOFER vendor you purchased the Soundbar from. ENG - 24...
Page 29 09 INSTALLING THE Wallmount Components WALL MOUNT Wall Mount Guide Installation Precautions • Install on a vertical wall only. • Do not install in a place with high Holder-Screw Screw temperature or humidity. • Verify whether the wall is strong enough to support the product’s weight.
Page 30 2. Align the Wall Mount Guide’s Centre Line 5. Push a screw (not supplied) through each with the centre of your TV (if you are Holder-Screw, and then screw each screw mounting the Soundbar below your TV), and firmly into a support screw hole. then fix the Wall Mount Guide to the wall using tape.
Page 31 Detaching the Soundbar from • The left and right mounts are different shapes. Make sure to position them the Wall correctly. 1. To separate the Soundbar from the wall mount, push it in the direction of arrow, tilt it up slightly, and then pull it away from the Wall Mount R Wall Mount L wall as shown.
Page 32 4. Turn off the Soundbar and connect the USB your Soundbar. For more information about how stick containing the software update to the to download update files, go to the Samsung female port on a Micro USB adapter cable. Electronics website at Connect the cable to the USB port on the www.samsung.comSupport.
Page 33 If UPDATE is not displayed 1. Turn off the Soundbar, disconnect and then reconnect the USB storage device that contains the update files to the Soundbar’s USB port. 2. Disconnect the Soundbar’s power cord, reconnect it, and then turn on the Soundbar. NOTES •...
Page 34 11 TROUBLESHOOTING Before seeking assistance, check the following. The unit will not turn on. Is the power cord plugged into the outlet? ; Connect the power plug to the outlet. A function does not work when the button is pressed. Is there static electricity in the air? ;...
Page 35 12 LICENCE 13 OPEN SOURCE LICENCE NOTICE To send inquiries and requests regarding open sources, contact Samsung via Email Manufactured under license from Dolby (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby 14 IMPORTANT Laboratories.
Page 36 Dimensions (W x H x D) 181.5 x 343.0 x 272.0 mm AMPLIFIER Rated Output power 130W NOTES • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. ENG - 32...
Page 37 Reportez-vous au tableau ci-dessous pour une BRANCHEZ LA FICHE AU FOND, EN explication des symboles pouvant figurer sur PRENANT SOIN D’INSÉRER LA TIGE LARGE votre produit Samsung. DANS LA FENTE LARGE. • Cet appareil doit toujours être branché à une prise terre.
Page 38 Votre produit n’est pas prévu pour un usage sur le centre d’assistance clientèle en ligne de industriel. Ce produit ne peut être utilisé qu’à Samsung ou en scannant le code QR. Pour des fins personnelles. Une condensation consulter le manuel sur votre PC ou appareil peut se former si le produit ou un disque a mobile, téléchargez-le au format document...
Page 39 SOMMAIRE Contrôle des Composants Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- Présentation du Produit Panneau avant / Panneau côté droit de la Soundbar ------------------------- Panneau inférieur de la Soundbar ------------------------- Connexion de la Soundbar Connexion de l’alimentation électrique ------------------------- Connexion de la Soundbar au Caisson de basse...
Page 40 Connexion à un Appareil Mobile Connexion via Bluetooth ------------------------- Utilisation de l’application Samsung Audio Remote ------------------------- – Installation de l’application Samsung Audio Remote ------------------------- – Lancement de l’application Samsung Audio Remote ------------------------- Utilisation de la télécommande Comment utiliser la télécommande ------------------------- Réglage du volume de la Soundbar avec une télécommande de téléviseur...
Page 41 • Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. • En fonction de la région, l’apparence de la fiche CA peut varier ou elle peut être fournie intégrée à...
Page 42 02 PRÉSENTATION DU PRODUIT Panneau avant / Panneau côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar Affichage Affiche l'état et le mode actuel du produit.
Page 43 Panneau inférieur de la Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe. USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.
Page 44 03 CONNEXION DE LA SOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Connectez la fiche CA à...
Page 45 Rouge Activé Reconnectez. Reportez-vous aux Échec de la connexion instructions sur la connexion manuelle à la page 7. Reportez-vous aux informations de Rouge et Clignotement Dysfonctionnement contact du Centre de service Samsung bleu dans le manuel. FRA - 6...
Page 46 Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : • Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. • Assurez-vous que la Soundbar est allumée. 1.
Page 47 Connexion du SWA-8500S (Vendue séparément) à une Soundbar Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-8500S, vendu séparément) à votre Soundbar. 1. Connectez le module de réception sans fil à 2 enceintes surround.
Page 48 2. Vérifiez l’état de veille du module de réception sans fil après l’avoir branché à une prise électrique. • Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d’un stylo pendant 5 à...
Page 49 • Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à...
Page 50 2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur.
Page 51 Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 à 3. REMARQUE • Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY»...
Page 52 05 CONNEXION À UN APPAREIL EXTERNE Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Lecteur BD/DVD / Boîtier décodeur / Côté...
Page 53 06 CONNEXION D’UN PÉRIPHÉRIQUE DE STOCKAGE USB Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar. Affichage Port USB DC 19V DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) AUX IN USB (5V 0.5A) Câble adaptateur Micro USB à...
Page 54 Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 kHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 kHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 kHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 kHz 80 ~ 320 kbps...
Page 55 3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la.
Page 56 • Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). • Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar R4-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
Page 57 Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. • Le système Soundbar sera déconnecté. • Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED»...
Page 58 Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l’écran. Audio Remote •...
Page 59 08 UTILISATION DE LA TÉLÉCOMMANDE Comment utiliser la télécommande Allume et éteint la Soundbar. Alimentation Appuyez pour sélectionner une source connectée à la Soundbar. PAIR • Mode BT PAIRING Source Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.
Page 60 Appuyez sur la touche PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en PAIR sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth. Bluetooth PAIR SOUND MODE Appuyez sur la touche p pour mettre le fichier musical temporairement en pause.
Page 61 • Fonction de restriction du volume Pour protéger votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20. – La valeur par défaut pour la fonction Restriction du volume est désactivée. Vous devez la régler sur activée pour l’activer.
Page 62 Utilisez d’abord le menu du téléviseur pour régler le SAMSUNG-TV REMOTE 5 Sec son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur –...
Page 63 2.1 canaux 4.1 canaux SMART 5.1 canaux 2.1 canaux 4.1 canaux • Le kit d’enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, WOOFER contactez le vendeur chez qui vous avez acheté la Soundbar. FRA - 24...
Page 64 09 INSTALLATION Composants de fixation au mur DU SUPPORT MURAL Guide de fixation murale Précautions d’installation Vis de fixation • Installez sur un mur vertical uniquement. • N’installez pas dans un endroit à température élevée ou humide. • Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre Support de fixation Support de fixation...
Page 65 2. Alignez la Ligne centrale du Guide de 5. Enfoncez une vis (non fournie) dans chaque fixation murale avec le centre de votre Vis de fixation, puis vissez fermement téléviseur (si vous fixez la Soundbar sous chaque vis dans un trou pour vis portante. votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
Page 66 Retrait de la Soundbar du mur • Les fixations droite et gauche ont des formes différentes. Veillez à bien les 1. Pour retirer la Soundbar de la fixation positionner. murale, poussez-la dans la direction de la flèche, inclinez-la légèrement et retirez-la du mur comme indiqué...
Page 67 Nous vous recommandons d’écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que Samsung peut proposer des mises à jour pour le la mise à jour du micrologiciel réinitialise microprogramme du système de la Soundbar également la connexion du subwoofer.
Page 68 Si UPDATE ne s’affiche pas 1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar. 2. Débranchez le cordon d’alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar. REMARQUES •...
Page 69 11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Le cordon d’alimentation est-il branché dans la prise murale? ; Branchez la fiche secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. De l’électricité statique est-elle présente dans l’air? ; Débranchez la fiche secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT.
Page 70 12 LICENCE 13 AVIS DE LICENCE LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à Manufactured under license from Dolby l’adresse (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of 14 REMARQUE Dolby Laboratories.
Page 71 Dimensions (L x H x P) 181,5 x 343,0 x 272,0 mm AMPLIFICATEUR Puissance de sortie nominale 130W REMARQUES • Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. • Le poids et les dimensions sont approximatifs. FRA - 32...
Page 72 • Este aparelho deve ser sempre ligado a uma Consulte a tabela abaixo para uma explicação dos tomada com ligação à terra. símbolos que poderão estar no seu produto Samsung. • Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a CUIDADO ficha tem de estar facilmente acessível.
Page 73 MANUAL COMPLETO no centro de assistência O produto não se destina a utilização ao cliente online da Samsung. Para poder industrial. Utilize este produto apenas para visualizar o manual no seu computador ou fins pessoais. Pode ocorrer condensação se o dispositivo móvel, transfira o manual em...
Page 74 CONTEÚDOS Verificação dos Componentes Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AA) ------------------------- Descrição geral do Produto Painel frontal/painel direito do Soundbar ------------------------- Painel inferior do Soundbar ------------------------- Ligar o Soundbar Ligar à corrente elétrica ------------------------- Ligar o Soundbar ao Subwoofer ------------------------- – Ligação automática entre o subwoofer e o Soundbar ------------------------- –...
Page 75 Ligar um Dispositivo Móvel Ligar através de Bluetooth ------------------------- Utilizar a aplicação Samsung Audio Remote ------------------------- – Instalação da aplicação Samsung Audio Remote ------------------------- – Iniciar a aplicação Samsung Audio Remote ------------------------- Utilização do Controlo Remoto Como utilizar o controlo remoto ------------------------- Ajuste do volume do Soundbar com o controlo remoto de um televisor ------------------------- Utilizar os botões escondidos (botões com mais de uma função)
Page 76 • Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung. • Dependendo da região, a ficha CA pode variar de aspeto ou poderá ser fornecida integrada com o adaptador CA/CC.
Page 77 02 DESCRIÇÃO GERAL DO PRODUTO Painel frontal/painel direito do Soundbar Posicione o produto de forma que o logótipo SAMSUNG fique localizado na parte superior. Lado direito do Soundbar Ecrã Exibe o estado e o modo atual do produto. Botão +/- (Volume) Permite ajustar o volume. • Quando ajustado, o nível do volume é exibido no ecrã frontal do Soundbar.
Page 78 Painel inferior do Soundbar DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN (OPTICAL) Permite ligar a uma saída (ótica) digital de um dispositivo externo. USB (5V 0.5A) Permite ligar a um dispositivo USB para que possa reproduzir ficheiros de música contidos no dispositivo USB através do Soundbar.
Page 79 03 LIGAR O SOUNDBAR Ligar à corrente elétrica Utilize os componentes elétricos (1, 2, 3) para ligar o Subwoofer e o Soundbar a uma tomada elétrica pela seguinte ordem: 1 Ligue o cabo de alimentação ao Subwoofer. 2 Ligue a ficha CA ao adaptador. 3 Ligue o transformador ao Soundbar e, em seguida, a uma tomada de parede.
Page 80 Estabeleça uma nova ligação. A ligação falhou Consulte as instruções relativas à ligação manual na página 7. Consulte as informações de contacto do Vermelho A piscar Ocorreu uma avaria centro de assistência técnica da Samsung e azul contidas no manual. POR - 6...
Page 81 Ligação manual do subwoofer em caso de falha da ligação automática Antes de executar o procedimento de ligação manual em baixo: • Verifique se os cabos de alimentação do Soundbar e do subwoofer estão devidamente ligados. • Certifique-se de que o Soundbar está ligado. 1. Mantenha premido ID SET na parte de trás do subwoofer durante pelo menos 5 segundos. •...
Page 82 NOTAS • Não ligue o cabo de alimentação deste produto ou do seu televisor a uma tomada elétrica até que todas as ligações entre os componentes estejam concluídas. • Antes de mover ou instalar este produto, certifique-se de que desliga a alimentação e o cabo de alimentação da tomada.
Page 83 2. Verifique se o módulo de recetor sem fios está no modo de espera depois de o ligar a uma tomada elétrica. • O indicador LED LINK (LED azul) do módulo de recetor sem fios pisca. Se o LED não piscar, prima o botão ID SET na parte traseira do módulo de recetor sem fios com a ponta de uma caneta, durante 5 a 6 segundos, até...
Page 84 • Quando o Soundbar está ligado a determinados televisores da Samsung, é possível controlá-lo através do controlo remoto do televisor. – Esta função é suportada por televisores Samsung Smart TV de 2017 e posteriores que suportam Bluetooth quando o Soundbar é ligado ao televisor com um cabo ótico.
Page 85 “BT PAIRING”. 2. Selecione o modo Bluetooth no televisor. (Para obter mais informações, consulte o manual do televisor.) 3. Selecione “[AV] Samsung Soundbar R4-Series” na lista exibida no ecrã do televisor. Os Soundbars disponíveis são identificados pela mensagem “Need Pairing” ou “Paired” na lista de dispositivos Bluetooth do televisor.
Page 86 Se ocorrer uma falha ao ligar o dispositivo • Se um Soundbar anteriormente ligado (por exemplo,”[AV] Samsung Soundbar R4-Series”) surgir na lista, elimine-o. • Repita os passos 1 a 3. NOTA • Após ligar o Soundbar ao televisor pela primeira vez, utilize o modo “BT READY” para voltar a ligar.
Page 87 05 LIGAR UM DISPOSITIVO EXTERNO Estabeleça uma ligação a um dispositivo externo através de uma rede com ou sem fios para reproduzir o som do dispositivo externo através do Soundbar. Ligar através de um cabo áudio ótico ou analógico (AUX) Leitor de DVD ou Blu-Ray/descodificador/ Lado direito do Soundbar consola de jogos DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT Cabo ótico USB (5V 0.5A) - AUDIO -...
Page 88 06 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar. Porta USB Ecrã DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN USB (5V 0.5A) Cabo adaptador micro USB para USB 1. Ligue um cabo adaptador micro USB para USB com uma ficha macho micro USB 2.0 (tipo B) numa extremidade e uma tomada fêmea USB 2.0 (tipo A) noutra extremidade à...
Page 89 Lista de compatibilidade Extensão Codec Frequência de Velocidade de amostragem transmissão *.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kbps MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 kHz ~ 48 kHz...
Page 90 3. Reproduza os ficheiros de música contidos no dispositivo que está ligado através de Bluetooth através do Soundbar. Se ocorrer uma falha ao ligar o dispositivo • Se um Soundbar anteriormente ligado (por exemplo, “[AV] Samsung Soundbar R4-Series”) surgir na lista, elimine-o. • Em seguida, repita os passos 1 e 2.
Page 91 • Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres. • Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV] Samsung Soundbar R4-Series” na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “BT”.
Page 92 Desligar o dispositivo Bluetooth de um Soundbar Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth. • O Soundbar será desligado. • Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem “BT DISCONNECTED” no ecrã frontal. Desligar o Soundbar do dispositivo Bluetooth Prima o botão (Origem) no painel direito ou no controlo remoto e, em seguida, mude para qualquer...
Page 93 Utilizar a aplicação Samsung Audio Remote Instalação da aplicação Samsung Audio Remote Para controlar o Soundbar com o dispositivo inteligente e a aplicação Samsung Audio Remote, faça a transferência da aplicação Samsung Audio Remote na loja Google Play. Pesquise na loja : Samsung Audio Remote Iniciar a aplicação Samsung Audio Remote Para iniciar e utilizar a aplicação Samsung Audio Remote, toque no ícone Audio Remote no dispositivo inteligente e siga as indicações no ecrã.
Page 94 08 UTILIZAÇÃO DO CONTROLO REMOTO Como utilizar o controlo remoto Permite ligar e desligar o Soundbar. Ligar/Desligar Prima este botão para selecionar uma fonte ligada ao Soundbar. PAIR • Modo BT PAIRING Origem Para ligar o modo “BT PAIRING”, altere a origem para o modo “BT” e, em seguida, mantenha premido o botão (Origem) durante mais de 5 segundos.
Page 95 Prima o botão PAIR. “BT PAIRING” aparece no ecrã do Soundbar. Pode ligar o Soundbar a um novo dispositivo Bluetooth neste modo se selecionar o PAIR Soundbar na lista de pesquisa do dispositivo Bluetooth. Bluetooth PAIR SOUND MODE Prima o botão p para por temporariamente um ficheiro de música em pausa. Se premir este botão novamente, o ficheiro de música será...
Page 96 • Função Restrição de volume Para proteger a sua audição, a função Restrição de volume limita o volume a 20 se ligar o Soundbar quando o volume definido for superior a 20. – O valor predefinido para a função Restrição de volume é desativado. Deverá selecionar a opção ativar.
Page 97 5 segundos, o modo predefinido para esta função é o controlo pelo controlo muda pela seguinte ordem: “SAMSUNG- remoto de um televisor Samsung. Se o televisor não TV REMOTE” (modo predefinido) → for um televisor Samsung, siga as instruções abaixo “OFF-TV REMOTE”...
Page 98 2.1 canais 4.1 canais SMART 5.1 canais 2.1 canais 4.1 canais • O Kit de colunas traseiras sem fios da Samsung pode ser comprado em separado. Para comprar o WOOFER Kit, contacte o fornecedor onde comprou o Soundbar. POR - 24...
Page 99 09 INSTALAÇÃO DO Componentes do suporte de parede SUPORTE DE PAREDE Guia de suporte de parede Precauções para a instalação • Instale apenas em paredes verticais. Parafuso de fixação Parafuso • Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade. • Verifique se a parede é suficientemente resistente para suportar o peso do produto.
Page 100 2. Alinhe a Linha central do Guia de suporte de 5. Coloque um parafuso (não fornecido) em parede com o centro do televisor (se estiver cada Parafuso de fixação e aperte cada um a montar o Soundbar por baixo do televisor) firmemente nos orifícios de parafuso de e, em seguida, fixe o Guia de suporte de suporte.
Page 101 Retirar o Soundbar da parede • Os suportes esquerdo e direito têm formas diferentes. Certifique-se de que 1. Para retirar o Soundbar do suporte de os posiciona corretamente. parede, empurre-o na direção da seta, incline-o ligeiramente para cima e, em seguida, afaste-o da parede, conforme mostrado.
Page 102 2. Siga os passos em baixo para transferir o USB para USB software do produto: Aceda ao website da Samsung em (samsung.com)  procure o nome do modelo - selecione a opção de suporte ao cliente (o nome da opção está sujeito a Se for disponibilizada uma atualização, pode...
Page 103 Se não for apresentada a mensagem UPDATE 1. Desligue o Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contém os ficheiros de atualização à porta USB do Soundbar. 2. Desligue e ligue o cabo de alimentação do Soundbar e ligue o Soundbar. NOTAS •...
Page 104 11 RESOLUÇÃO DE PROBLEMAS Antes de solicitar assistência, verifique o seguinte. A unidade não se liga. O cabo de alimentação está ligado à tomada? ; Ligue a ficha à tomada. Uma função não funciona quando o botão é premido. Há eletricidade estática no ar? ; Desligue a ficha da tomada e volte a ligá-la. Ocorrem falhas de som no modo BT. ; Consulte as secções relativas à ligação através de Bluetooth nas páginas 11 e 16. O som não é reproduzido.
Page 105 LICENÇA DE OPEN SOURCE Manufactured under license from Dolby Para enviar pedidos e perguntas sobre software Laboratories. Dolby, Dolby Audio, Pro Logic, open source, contacte a Samsung por e-mail and the double-D symbol are trademarks of (oss.request@samsung.com). Dolby Laboratories. 14 NOTA IMPORTANTE For DTS patents, see http://patents.dts.com.
Page 106 181,5 x 343,0 x 272,0 mm AMPLIFICADOR Potência nominal de saída 130W NOTAS • A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio. • O peso e as dimensões indicados são aproximados. POR - 32...
Page 107 ‫للحيلولة دون وقوع الصدمات الكهربية، قم‬ • ‫راجع الجدول الموضح أدناه لتوضيح الرموز التي قد تكون‬ ‫بمطابقة الشفرة العريضة للقابس مع الفتحة‬ .Samsung ‫موجودة عىل منتجك من‬ .‫العريضة ثم أحكم إدخالها‬ ‫ينبغي أن يكون هذا الجهاز متص ال ً دوم ً ا بمأخذ التيار‬ •...
Page 108 ‫الشخصية فقط. من الممكن أن يحدث تكاثف في‬ ‫يمكنك الوصول الدليل الكامل من مركز دعم عمالء‬ ‫حالة تخزين المنتج في درجات حرارة منخفضة. في‬ .QR ‫ عبر اإلنترنت من خالل مسح رمز‬Samsung ‫حالة نقل الوحدة خالل فصل الشتاء، انتظر لمدة‬ ‫ولعرض الدليل عىل الكمبيوتر الشخصي أو الهاتف‬...
Page 109 ‫المحتويات‬ ‫التحقق من المكونات‬ )AA ‫إدخال البطاريات قبل استخدام وحدة التحكم عن ب ُ عد (بطاريتان بحجم‬ ------------------------- ‫نظرة عامة حول المنتج‬ Soundbar ‫اللوح األمامي / اللوح األيمن الجانبي في‬ ------------------------- Soundbar ‫اللوح السفلي من‬ ------------------------- Soundbar ‫توصيل‬ ‫توصيل الطاقة الكهربائية‬ ------------------------- ‫...
Page 110 ------------------------- Samsung Audio Remote ‫استخدام تطبيق‬ ------------------------- Samsung Audio Remote ‫تثبيت تطبيق‬ – Samsung Audio Remote ‫بدء تشغيل تطبيق‬ – ‫استخدام التحكم في ب ُ عد‬ ‫كيفية استخدام التحكم عن ب ُ عد‬ ------------------------- .‫ باستخدام جهاز التحكم عن ب ُ عد‬Soundbar ‫تعديل مستوى الصوت بوحدة‬...
Page 111 ‫ي ُ شار إىل خطوات توصيالت الطاقة باألرقام التالية ( 1 , 2 , 3 ). لمزيد من المعلومات حول توصيالت الطاقة، انظر‬ • .5 ‫صفحة‬ .Samsung ‫ أو خدمة عمالء‬Samsung ‫لشراء المكونات اإلضافية أو الكبالت االختيارية، اتصل بمركز خدمة‬ • .AC/DC ‫قد يختلف شكل مقبس التيار المتردد وفق ً ا للمنطقة، أو قد يتم تزويده مدمج ً ا مع محول‬...
Page 112 ‫نظرة عامة حول المنتج‬ Soundbar ‫اللوح األمامي / اللوح األيمن الجانبي في‬ SAMSUNG ‫ضع المنتج بحيث يكون شعار‬ .‫ظاهر ً ا عىل الجزء العلوي‬ Soundbar ‫الجانب األيمن من‬ ‫الشاشة‬ .‫تعرض حالة المنتج والوضع الحالي‬ )‫زر +/- (مستوى الصوت‬ .‫تعديل مستوى الصوت‬...
Page 113 Soundbar ‫اللوح السفلي من‬ DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 19V AUX IN DIGITAL AUDIO IN DC 19V (OPTICAL) USB (5V 0.5A) AUX IN DIGITAL AUDIO IN )OPTICAL( .‫التوصيل بالمخرج (البصري) الرقمي من الجهاز الخارجي‬ USB )5V 0.5A( .Soundbar ‫...
Page 114 SOUNDBAR ‫توصيل‬ ‫توصيل الطاقة الكهربائية‬ ‫ بمآخذ تيار كهربائي حسب الترتيب‬Soundbar ‫استخدم مكونات الطاقة (1 و2 و3) لتوصيل مضخم الصوت وجهاز‬ :‫التالي‬ .‫1 قم بتوصيل سلك التيار الكهربائي بمضخم الصوت‬ .‫2 قم بتوصيل مقبس التيار المتردد بالمحول‬ .‫ ثم بمقبس الحائط‬Soundbar ‫3 قم بتوصيل محول الطاقة بجهاز‬ .‫انظر...
Page 115 ‫استعداد (في حالة إيقاف تشغيل‬ .‫ الرئيسية‬Soundbar ‫بوحدة‬ )‫ الرئيسية‬Soundbar ‫وحدة‬ ‫تشغيل‬ ‫األحمر‬ ‫أعد محاولة التوصيل مرة أخرى. لقراءة تعليمات‬ ‫فشل التوصيل‬ .7 ‫التوصيل اليدوي، انظر صفحة‬ ‫انظر معلومات جهة االتصال لمركز خدمة عمالء‬ ‫األحمر‬ ‫األعطال‬ ‫الوميض‬ .‫ في الدليل‬Samsung ‫واألزرق‬ 6 - ARA...
Page 116 ‫توصيل مضخم الصوت يدوي ً ا في حالة فشل التوصيل التلقائي‬ :‫قبل إجراء التوصيل اليدوي، تتبع اإلجراءات التالية‬ .‫ ومضخم الصوت متصلة بشكل صحيح‬Soundbar ‫تحقق ما إذا كانت كبرت الطاقة لوحدة‬ • .‫ قيد الشتغيل‬Soundbar ‫تأكد أن‬ • .‫ الموجود عىل الجزء الخلف لمضخم الصوت لمدة 5 ثوان‬ID SET ‫اضغط باستمرار عىل‬ ‫المؤشر...
Page 117 .‫االستقبال الالسلكية ( ت ُ باع منفصلة) خالية من العوائق‬ Soundbar ‫ ( ت ُ باع بشكل منفصل) بجهاز‬SWA-8500S ‫توصيل جهاز‬ ‫ الخلفية‬Samsung ‫يمكنك تعزيز الصوت المحيطي الالسلكي ليصبح حقيقي ً ا عن طريق توصيل طقم سماعات‬ .‫ الخاص بك‬Soundbar ‫ - ت ُ باع بشكل منفصل) بجهاز‬SWA-8500S( ‫الالسلكية‬...
Page 118 .‫تحقق من حالة االستعداد في وحدة االستقبال الالسلكية بعد التوصيل بمآخذ تيار كهربائي‬ ‫ الموجود في وحدة االستقبال الالسلكية. إذا لم يومض‬LINK ‫ (باللون األزرق) الخاص بـ‬LED ‫يومض مؤشر‬ • ‫ الموجود في الجزء الخلفي من وحدة االستقبال الالسلكية باستخدام سن قلم‬ID SET ‫، فاضغط عىل الزر‬LED ،LED ‫...
Page 119 ‫التوصيل بالتلفزيون الخاص بك‬ .‫ عن طريق توصيالت سلكية والسلكية‬Soundbar ‫استمع إىل صوت التلفزيون من‬ ‫، يمكن التحكم في السماعات من باستخدام‬Samsung ‫عندما تكون السماعة متصلة بجهاز تلفزيون مح د َّ د من‬ • .‫جهاز التحكم عن ب ُ عد الخاص بالتلفزيون‬...
Page 120 ."BT PAIRING" ‫ ألكثر من 5 ثوان لعرض‬Soundbar ‫لجهاز‬ ).‫ بالتلفزيون. (لمزيد من المعلومات، راجع دليل التلفزيون‬Bluetooth ‫حدد وضع‬ ‫[" من القائمة المعروضة عىل شاشة التلفزيون. ي ُ شار إىل‬AV] Samsung Soundbar R4-Series" ‫حدد‬ ‫" عىل قائمة أجهزة التلفزيون التي تدعم تقنية‬Paired" ‫" أو‬Need Pairing" ‫ المتاح بالجهاز‬Soundbar .‫،...
Page 121 ‫إذا فشل الجهاز في االتصال‬ ‫[") في القائمة، فقم‬AV] Samsung Soundbar R4-Series" ‫ المتصلة من قبل (مثل‬Soundbar ‫إذا ظهرت قائمة‬ • .‫بحذفها‬ .3 ‫بعد ذلك، كرر الخطوات من 1 إىل‬ • ‫مالحظة‬ .‫ "، إلعادة التوصيل‬BT READY" ‫ بالتلفزيون خاصتك للمرة األوىل، استخدم الوضع‬Soundbar ‫بعد توصيل‬...
Page 122 ‫التوصيل بجهاز خارجي‬ .Soundbar ‫التوصيل بجهاز خارجي عبر شبكة سلكية أو السلكية لتشغيل صوت الجهاز الخارجي عبر‬ .‫) أو تناظري‬AUX( ‫التوصيل باستخدام كبل صوتي‬ / DVD ‫ / مشغل‬BD ‫مشغل‬ Soundbar ‫الجانب األيمن من‬ ‫جهاز استقبال / جهاز كونسول لأللعاب‬ DIGITAL AUDIO IN (OPTICAL) ‫كبل...
Page 123 USB ‫توصيل جهاز تخزين‬ .Soundbar ‫ عن طريق‬USB ‫يمكن تشغيل ملفات الموسيقى في أجهزة تخزين‬ USB ‫منفذ‬ ‫الشاشة‬ DC 19V DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) AUX IN USB (5V 0.5A) ‫كبل مهايئ‬ USB ‫ إىل‬Micro USB ‫) عىل أحد األطراف ومقبس‬B ‫ (النوع‬USB Micro USB 2.0 ‫ بمقبس ذكر‬USB ‫ إىل‬Micro USB ‫قم بتوصيل مهايئ‬ .Soundbar ‫...
Page 124 ‫قائمة التوافق‬ ‫معدل البت‬ ‫معدل العينات‬ ‫نظام الترميز‬ ‫امتداد‬ ‫08 ~ 023 كيلو بايت في الثانية‬ 48kHz ~ 16kHz MPEG 1 Layer2 mp3.* ‫08 ~ 023 كيلو بايت في الثانية‬ 48kHz ~ 16kHz MPEG 1 Layer3 ‫08 ~ 023 كيلو بايت في الثانية‬ 48kHz ~ 16kHz MPEG 2 Layer3 ‫08 ~ 023 كيلو...
Page 125 • .Soundbar ‫ عن طريق‬Bluetooth ‫تشغيل ملفات الموسيقى من الجهاز متصبل عبر تقنية‬ ‫إذا فشل الجهاز في االتصال‬ ‫[") في القائمة، فقم‬AV] Samsung Soundbar R4-Series" ‫ المتصلة من قبل (مثل‬Soundbar ‫إذا ظهرت قائمة‬ • .‫بحذفها‬ . 2‫ثم كرر الخطوتين 1 و‬...
Page 126 .)Hands Free( HF ‫ يدعم فقط وظيفة‬Bluetooth ‫ بجهاز‬Soundbar ‫ال يمكنك توصيل جهاز‬ • ‫[" من‬AV] Samsung Soundbar R4-Series" ‫، يؤدي تحديد‬Bluetooth ‫ بجهاز‬Soundbar ‫بمجرد إقران جهاز‬ • ."BT" ‫ تلقائي ً ا إىل وضع‬Soundbar ‫قائمة األجهزة التي تم فحصها إىل تحويل جهاز‬...
Page 127 Soundbar ‫ عن‬Bluetooth ‫فصل جهاز‬ ‫. لالطالع عىل التعليمات، راجع دليل المستخدم الخاص بجهاز‬Soundbar ‫يمكنك فصل جهاز البلوتوث من نظام‬ .‫البلوتوث‬ .Soundbar ‫سيتم فصل نظام‬ • .Soundbar "BT DISCONNECTED" ‫، ستظهر عىل الشاشة األمامية بجهاز‬Bluetooth ‫ من جهاز‬Soundbar ‫عند فصل‬ •...
Page 128 .Google Play ‫ من متجر‬Samsung Audio Remote Samsung Audio Remote : ‫أبحاث السوق‬ Samsung Audio Remote ‫بدء تشغيل تطبيق‬ ‫ عىل الجهاز الذكي الخاص بك، ثم اتبع‬Audio Remote ‫، المس رمز‬Samsung Audio Remote ‫لبدء واستخدام تطبيق‬ .‫التعليمات التي تظهر عىل الشاشة‬ Audio Remote ‫...
Page 129 ‫استخدام التحكم في ب ُ عد‬ ‫كيفية استخدام التحكم عن ب ُ عد‬ .‫ وإيقاف تشغيله‬Soundbar ‫تشغيل‬ ‫ا لتشغيل‬ ‫اضغط لتحديد المصدر المراد توصيله بجهاز‬ .Soundbar PAIR BT PAIRING ‫وضع‬ • ‫المصدر‬ ‫"، قم بتغيير‬BT PAIRING" ‫للتحويل إىل وضع‬ ‫" ثم اضغط باستمرار عىل زر‬BT" ‫المصدر إىل وضع‬ .
Page 130 .Soundbar ‫ عىل شاشة‬BT PAIRING ‫ . تظهر‬PAIR ‫اضغط عىل الزر‬ ‫ من‬Soundbar ‫ بجهاز بلوتوث جديد في هذا الوضع من خالل تحديد‬Soundbar ‫ي ُ مكنك توصيل جهاز‬ PAIR .Bluetooth ‫قائمة بحث جهاز‬ Bluetooth PAIR SOUND MODE .‫ إليقاف تشغيل الموسيقى مؤق ت ً ا‬p ‫اضغط عىل الزر‬ .‫إذا...
Page 131 ‫وظيفة تقييد الصوت‬ • ‫لحماية سمعك، تعمل وظيفة تقييد مستوى الصوت عىل تقييد مستوى الصوت إىل 02 إذا كان تم‬ .Soundbar ‫ضبط مستوى الصوت عىل أكثر من 02 عند تشغيل جهاز‬ ‫القيمة االفتراضية لوظيفة تقييد مستوى الصوت هي "إيقاف التشغيل". يجب عليك تشغيل‬ –...
Page 132 ‫يتم التحكم في الوضع االفتراضي لهذه الوظيفة بواسطة‬ ‫االستمرار لمدة 5 ثوان ٍ ، يتم تبديل الوضع بالترتيب‬ ‫. إذا لم يكن‬Samsung ‫جهاز التحكم عن ب ُ عد لتلفزيون‬ )‫" (الوضع االفتراضي‬SAMSUNG-TV REMOTE" :‫التالي‬ ‫، فاتبع اإلرشادات أدناه‬Samsung ‫جهازك هو تلفزيون‬...
Page 133 ‫1.5 قناة‬ ‫1.4 قناة‬ ‫1.2 قناة‬ ‫0.2 قناة‬ SMART ‫1.4 قناة‬ ‫1.2 قناة‬ ‫1.5 قناة‬ ‫ بشكل منفصل. لشراء طقم، اتصل بالبائع‬Samsung ‫يمكن شراء طقم مكبرات الصوت الخلفية الالسلكية من‬ WOOFER • .Soundbar ‫الذي اشتريت منه سماعة‬ 24 - ARA...
Page 134 ‫تركيب حامل التثبيت‬ ‫مكونات التعليق عىل جدار‬ ‫بالحائط‬ ‫دعامة التثبيت بالحائط‬ ‫احتياطات التركيب‬ .‫التركيب عىل في وضع عمودي فقط‬ • ‫ال تقم بتركيب الجهاز في األماكن ذات درجات الحرارة‬ • ‫براغي‬ ‫حامل البراغي‬ .‫العالية أو الرطوبة‬ ‫التحقق ما إذا كان الجدار قوى بالقدر الكاف لدعم وزن‬ •...
Page 135 ‫ضع البراغي (غير المز و َّ دة) في كل حامل البراغي ثم‬ ‫قم بمحاذاة خط المنتصف لدعامة التثبيت عىل‬ .‫قم بربط البراغي بإحكام في فتحة البراغي‬ ‫الحائط مع منتصف جهاز التلفزيون (في حالة تثبيت‬ ‫ أسفل التلفزيون)، ثم قم بتركيب‬Soundbar ‫دعامة...
Page 136 ‫ من الحائط‬Soundbar ‫فك‬ ‫يختلف شكل وحدة التثبيت عىل الحائط اليمنى‬ • ‫عن شكل وحدة التثبيت اليسرى. تأكد من وضع‬ ‫ عن دعامة الحائط، ادفعه في‬Soundbar ‫لفصل‬ .‫وحدتي التثبيت بشكل صحيح‬ ‫اتجاه السهم ثم قم بإمالته قليال ً واسحبه بعيد ً ا عن‬ .‫الحائط...
Page 137 ‫إجراء التحديث‬ ‫هام: تؤدي وظيفة التحديث إىل حذف كل إعدادات‬ ‫المستخدم. ننصحك بتدوين إعداداتك ليمكنك إعادة‬ ‫ تحديثات البرامج الثابتة لنظام‬Samsung ‫قد تقدم شركة‬ ‫تعيينها بسهولة بعد التحديث. الحظ أن تحديث البرنامج‬ .‫ في المستقبل‬Soundbar .‫يعيد تعيين اتصال مضخم الصوت أيض ً ا‬...
Page 138 UPDATE ‫في حال عدم عرض‬ USB ‫ وافصل جهاز‬Soundbar ‫قم بإيقاف تشغيل‬ ‫ بـ‬USB ‫المحتوي عىل ملفات التحديث من منفذ‬ .‫ ثم أعد توصيله به‬Soundbar Soundbar‫افصل سلك التيار الكهربائي الخاص بـ‬ .Soundbar ‫وأعد توصيله ثم قم بتشغيل‬ ‫مالحظات‬ ‫قد ال يعمل تحديث البرامج الثابتة بشكل صحيح إذا‬ •...
Page 139 ‫استكشاف المشاكل وإصالحها‬ .‫قبل البحث عن المساعدة، راجع ما يلي‬ .‫الوحدة ال تعمل‬ ‫هل تم توصيل سلك الطاقة في مأخذ التيار الكهربائي؟‬ .‫قم بتوصيل قابس التيار الكهربي من مأخذ التيار الكهربي‬ .‫ال تعمل الوظيفة عند الضغط عىل الزر‬ ‫هل يوجد كهرباء ساكنة في الهواء؟‬ .‫افصل...
Page 140 ‫إشعار ترخيص‬ ‫الت ر اخيص‬ ‫المصدر المفتوح‬ ‫إلرسال االستفسارات والطلبات المتعلقة بالمصادر‬ ‫ عبر البريد‬Samsung ‫المفتوحة، يرجى االتصال بشركة‬ Manufactured under license from Dolby .)oss.request@samsung.com( ‫اإللكتروني‬ Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of ‫مالحظة هامة عن‬...
Page 141 ‫المواصفات والدليل‬ ‫المواصفات‬ HW-R450 ‫اسم الطراز‬ 5V/0.5A ‫5.1 كجم‬ ‫الوزن‬ ‫ 5.07 ملم‬x 53.5 x 907.5 )‫األبعاد (العرض × االرتفاع × العمق‬ ‫من 5+ درجات مئوية إىل 53+ درجة مئوية‬ ‫درجة الحرارة المناسبة للتشغيل‬ 75 % ‫% 01 إىل‬ ‫درجة الرطوبة المناسبة للتشغيل‬...
Page 142 © 2019 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre  Web Site Country Contact Centre ...
