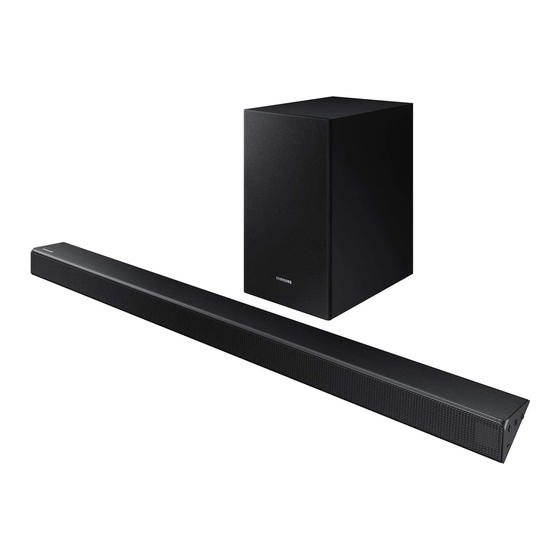

Page 1 FULL MANUAL HW-R530 Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...
Page 2 BLADE OF PLUG TO WIDE SLOT, FULLY Refer to the table below for an explanation of INSERT. symbols which may be on your Samsung product. • This apparatus shall always be connected to a AC outlet with a protective grounding connection.
Page 3 It is for personal use only. Condensation You can access the FULL MANUAL on may occur if your product has been stored in Samsung’s on-line customer support centre by cold temperatures. If transporting the unit scanning the QR code. To see the manual on...
Page 4 CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Front Panel / Right Side Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer -------------------------...
Page 5 Connecting a Mobile Device Connecting via Bluetooth ------------------------- Using the Samsung Audio Remote App ------------------------- – Installing the Samsung Audio Remote App ------------------------- – Launching the Samsung Audio Remote App ------------------------- Using the Remote Control How to Use the Remote Control...
Page 6 • The power components are labelled ( 1 , 2 , 3 ). For more information about power connections, see page 5. • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • Depending on the region, the appearance of the AC plug may differ from the plug displayed above, or it may be supplied integrated with the AC/DC adapter.
Page 7 02 PRODUCT OVERVIEW Front Panel / Right Side Panel of the Soundbar Position the product so that the SAMSUNG logo is located on the top. Right Side of the Soundbar Display Displays the product’s status and current mode. +/- (Volume) Button Adjusts the volume.
Page 8 Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V DIGITAL AUDIO IN HDMI IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Connect to the digital (optical) output of an external device.
Page 9 03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the Subwoofer and Soundbar to an electrical outlet in the following order: 1 Connect the power cord to the Subwoofer. 2 Connect the power output cable to the power adapter, and then to the Soundbar. 3 Connect the power cord to a wall socket.
Page 10 Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 7. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in this manual. ENG - 6...
Page 11 Manually connecting the Subwoofer if automatic connection fails Before performing the manual connection procedure below: • Check whether the power cables for the Soundbar and subwoofer are connected properly. • Make sure that the Soundbar is turned on. 1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds. •...
Page 12 Wireless Receiver Module (sold separately) is clear of any obstructions. Connecting an SWA-8500S (Sold Separately) to your Soundbar Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8500S, sold separately) to your Soundbar. 1. Connect the Wireless Receiver Module to 2 Surround Speakers.
Page 13 2. Check the standby status of the Wireless Receiver Module after plugging it into an electrical outlet. • The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for 5~6 seconds until the LINK LED indicator blinks (in Blue).
Page 14 04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using the TV’s remote control. – This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when you connect the Soundbar to the TV using an optical cable.
Page 15 Auto Power Link Auto Power Link automatically turns on the Soundbar when the TV is turned on. 1. Connect the Soundbar and a TV with a digital optical cable. 2. Press the Left button on the remote control for 5 seconds to turn Auto Power Link on or off.
Page 16 2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 3. Select “[AV] Samsung Soundbar R5-Series” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list.
Page 17 If the device fails to connect • If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar R5-Series”) appears in the list, delete it. • Then repeat steps 1 through 3. NOTE • After you have connected the Soundbar to your TV the first time, use the “BT READY” mode to reconnect.
Page 18 05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an Optical or Analogue Audio (AUX) Cable Right Side of the Soundbar BD / DVD player / Set-top box / Game console DIGITAL AUDIO IN OPTICAL OUT...
Page 19 Connecting using an HDMI Cable Bottom of the Soundbar HDMI OUT HDMI IN HDMI Cable External Device (not supplied) HDMI OUT (TV-ARC) HDMI IN HDMI Cable (ARC) (not supplied) HDMI Right Side of the Soundbar 1. Connect an HDMI cable (not supplied) from the HDMI IN jack on the back of the product to the HDMI OUT jack on your digital device.
Page 20 2.0 USB jack (Type A) on the other end to the micro USB jack on your Soundbar. • The Micro USB to USB adapter cable is sold separately. To purchase, contact a Samsung Service Centre or Samsung Customer Care.
Page 21 File Format Type Compatibility list Extension Codec Sampling Rate Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80kbps~320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80kbps~320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80kbps~320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56kbps~128kbps...
Page 22 Soundbar for more than 5 seconds to display “BT PAIRING”. 2. On your device, select “[AV] Samsung Soundbar R5-Series” from the list that appears. • When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”...
Page 23 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar R5-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”...
Page 24 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...
Page 25 Market search : Samsung Audio Remote Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. Audio Remote •...
Page 26 08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power Press to select a source connected to the Soundbar. PAIR • BT PAIRING mode Source To turn on “BT PAIRING” mode, change the source to “BT”...
Page 27 Anynet+ and Auto Power Link are turned on and turned off by the Right and Left buttons respectively. – Anynet+ : If the Soundbar is connected to a Samsung TV through an HDMI cable, you can control your Soundbar with a Samsung TV remote control.
Page 28 • Volume Restriction function To protect your hearing, the Volume Restriction function restricts the volume to 20 if you turn on the Soundbar when the volume is set higher than 20. – The default value for the Volume Restriction function is Off. You must turn it on to activate it.
Page 29 For more information, see the TV’s user manual. The default mode for this function is control by a Samsung TV remote. If your TV is not – Each time you push the WOOFER button a Samsung TV, follow the directions below to up and hold it for 5 seconds, the mode change the settings of this function.
Page 30 2.1 ch 4.1 ch SURROUND SOUND MODE SOUND 5.1 ch 2.1 ch 4.1 ch • The Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the vendor you purchased the Soundbar from. WOOFER ENG - 26...
Page 31 09 INSTALLING THE Wallmount Components WALL MOUNT Wall Mount Guide Installation Precautions • Install on a vertical wall only. • Do not install in a place with high Holder-Screw Screw temperature or humidity. • Verify whether the wall is strong enough to support the product’s weight.
Page 32 2. Align the Wall Mount Guide’s Centre Line 5. Push a screw (not supplied) through each with the centre of your TV (if you are Holder-Screw, and then screw each screw mounting the Soundbar below your TV), and firmly into a support screw hole. then fix the Wall Mount Guide to the wall using tape.
Page 33 Mounts rest securely on the firmware update stored on it to the USB port on Holder-Screws. your Soundbar. For more information about how to download update files, go to the Samsung Electronics website at www.samsung.comSupport. Then, enter or select the model number of your Soundbar, select the Software &...
Page 34 2. Follow the steps below to download the • After the update is completed, the user setup product software: in the Soundbar is initialised so you can reset Go to the Samsung website at your settings. We recommend you write (samsung.com) search for the model name ...
Page 35 11 TROUBLESHOOTING Before seeking assistance, check the following. The unit will not turn on. Is the power cord plugged into the outlet? ; Connect the power plug to the outlet. A function does not work when the button is pressed. Is there static electricity in the air? ;...
Page 36 12 LICENCE 13 OPEN SOURCE LICENCE NOTICE To send inquiries and requests regarding open sources, contact Samsung via Email Manufactured under license from Dolby (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby 14 IMPORTANT Laboratories.
Page 37 Press and hold the SOUND MODE button for Bluetooth more than 5 seconds to turn off Bluetooth Power Port deactivation method function. NOTES • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. ENG - 33...
Page 38 • Hereby, Samsung Electronics, declares that this equipment is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.samsung.com go to Support > Search Product Support and enter the model name.
Page 39 In der nachstehenden Tabelle finden Sie eine DES STECKERS AN DEM BREITEN Erklärung zu Symbolen, die sich möglicherweise STECKPLATZ AUS, UND STECKEN SIE DEN auf Ihrem Samsung-Produkt befinden. STECKER VOLL EIN. ACHTUNG • Dieses Gerät darf nur an eine Netzsteckdose GEFAHR ELEKTRISCHER mit Schutzerdung angeschlossen werden.
Page 40 Sie können auf die VOLLSTÄNDIGES Fehlfunktionen des Geräts von der HANDBUCH im Online-Kundendienstcenter Stromversorgung. Ihr Produkt ist nicht für von Samsung durch Scannen des QR-Codes den gewerblichen Einsatz vorgesehen. zugreifen. Um die Gebrauchsanweisung auf Verwenden Sie dieses Produkt nur für den Ihrem PC oder Mobilgerät anzusehen, laden...
Page 41 INHALT Überprüfen der Komponenten Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- Produktübersicht Vorderseite / Rechte Seite der Soundbar ------------------------- Unterseite der Soundbar ------------------------- Anschliessen der Soundbar Stromanschluss ------------------------- Verbinden der Soundbar mit dem Subwoofer ------------------------- –...
Page 42 Anschliessen eines Mobilgeräts Anschließen per Bluetooth ------------------------- Samsung Audio Remote App verwenden ------------------------- – Installieren der Samsung Audio Remote App ------------------------- – Starten der Samsung Audio Remote App ------------------------- Verwenden der Fernbedienung So verwenden Sie die Fernbedienung ------------------------- Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung...
Page 43 Stromanschlüssen finden Sie auf Seite 5. • Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung. • Je nach der Region kann der AC-Stecker unterschiedlich aussehen oder er kann in den AC/DC-Adapter integriert geliefert werden.
Page 44 02 PRODUKTÜBERSICHT Vorderseite / Rechte Seite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite befindet. Rechte Seite der Soundbar Anzeige Zeigt den Status und den aktuellen Modus des Produkts an. +/- (Lautstärke)-Taste Stellt die Lautstärke ein.
Page 45 Unterseite der Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V DIGITAL AUDIO IN HDMI IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.
Page 46 03 ANSCHLIESSEN DER SOUNDBAR Stromanschluss Verwenden Sie die Stromkomponenten (1, 2, 3), um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen: 1 Schließen Sie das Stromkabel an den Subwoofer an. 2 Schließen Sie das Stromausgangskabel an das Netzteil und danach an die Soundbar an. 3 Schließen Sie das Stromkabel an die Steckdose an.
Page 47 Prüfen Sie, ob das Stromkabel richtig am ausgeschaltetem Soundbar-Hauptgerät angeschlossen ist. Soundbar-Hauptgerät) Verbindung Erneut verbinden. Siehe die Anweisungen zur fehlgeschlagen manuellen Verbindung auf Seite 7. Rot und Siehe die Kontaktinformationen für das Blinkend Fehlfunktion blau Samsung Servicezentrum in dem Handbuch. DEU - 6...
Page 48 Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Vor dem Ausführen der folgenden Verbindungsschritte: • Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind. • Stellen Sie sicher, dass die Soundbar eingeschaltet ist. 1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt. •...
Page 49 Verbinden des SWA-8500S (separat erhältlich) mit einer Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S, separat erhältlich) von Samsung an Ihre Soundbar anschließen. 1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher. – Die Lautsprecherkabel sind farbcodiert.
Page 50 2. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nachdem es an eine Steckdose angeschlossen worden ist. • Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED- Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau).
Page 51 04 ANSCHLUSS AN IHR FERNSEHGERÄT Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar. • Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Diese Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem...
Page 52 Auto Power Link Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird. 1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher. 2. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren. •...
Page 53 2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.) 3. Wählen Sie „[AV] Samsung Soundbar R5-Series“ aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt.
Page 54 Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar R5-Series“) in der Liste erscheint, löschen Sie sie. • Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS • Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“...
Page 55 05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel Rechte Seite der Soundbar BD / DVD-Player / Set-Top-Box / Spielkonsole DIGITAL AUDIO IN...
Page 56 Über ein HDMI-Kabel verbinden Unterseite der Soundbar HDMI OUT HDMI-Kabel HDMI IN Externes Gerät (nicht mitgeliefert) HDMI OUT (TV-ARC) HDMI-Kabel HDMI IN (ARC) (nicht mitgeliefert) HDMI Rechte Seite der Soundbar 1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.
Page 57 Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB- Anschluss Ihrer Soundbar. • Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung. 2. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels. 3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie...
Page 58 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz...
Page 59 3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus. Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar R5-Series“) in der Liste erscheint, löschen Sie sie.
Page 60 HF (Hands Free) Funktion unterstützen. • Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar R5-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.
Page 61 Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. • Verbindung zum Soundbar wird getrennt. • Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.
Page 62 Samsung Audio Remote App verwenden Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote...
Page 63 08 VERWENDEN DER FERNBEDIENUNG So verwenden Sie die Fernbedienung Schaltet die Soundbar ein und aus. Strom Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen. PAIR • BT PAIRING-Modus Zum Einschalten des Modus „BT PAIRING“ Quelle schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.
Page 64 Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links ein- und ausgeschaltet. – Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF.
Page 65 • Lautstärkebeschränkungsfunktion Um Ihr Gehör zu schützen, beschränkt die Lautstärkebegrenzungsfunktion die Lautstärke auf 20, wenn Sie die Soundbar einschalten und die Lautstärke höher als 20 eingestellt ist. – Der Standardwert für die Lautstärkebegrenzungsfunktion ist Aus. Sie müssen sie einschalten, um sie zu aktivieren. –...
Page 66 (Steuerung über eine mit einer TV-Fernbedienung Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie Bei einem Samsung TV kann die Lautstärke für 5 Sekunden wiederholt gedrückt, bis „SAMSUNG-TV REMOTE“in der Anzeige der Soundbar mit der IR-Fernbedienung, die erscheint.
Page 67 4.1 Kanal SURROUND SOUND MODE SOUND 5.1 Kanal 2.1 Kanal 4.1 Kanal • Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben. WOOFER DEU - 26...
Page 68 09 INSTALLIEREN DER Komponenten für die Anbringung an der Wand WANDHALTERUNG Montagehilfe für die Wandhalterung Vorsichtsmaßnahmen für die Installation • Installieren Sie nur an einer vertikalen Wand. • Installieren Sie nicht an einem Ort mit hoher Aufhängungsschraube Schraube Temperatur oder Feuchtigkeit. •...
Page 69 2. Richten Sie die Mittellinie der Montagehilfe 5. Stecken Sie eine Schraube (nicht enthalten) für die Wandhalterung auf die Mitte des durch jede Aufhängungsschraube und Fernsehers aus (wenn Sie die Soundbar unter drehen Sie dann jede Schraube in einem dem Fernseher montieren) und befestigen Aufhängungsschraubenloch.
Page 70 Wandhalterung sicher auf den Herunterladen der Aktualisierungsdateien finden Aufhängungsschraube ruhen. Sie auf der Samsung Electronics Webseite unter (www.samsung.com → Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wählen Sie es aus, wählen Sie Software & Anwendungen und dann Downloads.
Page 71 Produktsoftware die unter beschriebenen Stromversorgung und entfernen Sie nicht den Schritte: Gehen Sie auf die Samsung-Website USB-Speicher. Wenn die Aktualisierung der unter (samsung.com)  suchen Sie nach dem Firmware abgeschlossen ist, wird das Modellnamen - wählen Sie die Option Hauptgerät automatisch ausgeschaltet.
Page 72 11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ;...
Page 73 Wenn Sie Fragen bezüglich des Themas Open Laboratories. Dolby, Dolby Audio, Pro Logic, Source haben, wenden Sie sich bitte per E-Mail and the double-D symbol are trademarks of unter der Adresse an Samsung Dolby Laboratories. (oss.request@samsung.com). 14 WICHTIGE For DTS patents, see http://patents.dts.com.
Page 74 Halten Sie die Taste SOUND MODE für Bluetooth mindestens 5 Sekunden gedrückt, um die Anschlussdeaktivierungsmethode Bluetooth Power-Funktion auszuschalten. HINWEISE • Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. • Gewicht und Abmessungen können von den Angaben abweichen. DEU - 33...
Page 75 Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html DEU - 34...
Page 76 VOORKOMEN, ZORGT U DAT HET BREDE Zie onderstaande tabel voor een verklaring van UITEINDE VAN DE STEKKER IN DE BREDE symbolen die zich op uw Samsung-product OPENING ZIT EN VOLLEDIG IS INGESTOKEN. kunnen bevinden. • Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.
Page 77 U kunt de handleiding op uw pc of mobiele temperatuur wordt bewaard, kan apparaat zien, als u ze in documentindeling condensatie optreden. Als u het apparaat in vanaf de website van Samsung downloadt. de winter verplaatst, wacht u ongeveer 2 uur (http://www.samsung.com/support) totdat het apparaat weer op...
Page 78 INHOUD De Componenten Controleren Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2) ------------------------- Productenoverzicht Voorpaneel/Rechterpaneel van de Soundbar ------------------------- Onderpaneel van de Soundbar ------------------------- De Soundbar Aansluiten De elektriciteit aansluiten ------------------------- De Soundbar op de subwoofer aansluiten ------------------------- –...
Page 79 Een Mobiel Apparaat Verbinden Verbinden via Bluetooth ------------------------- De Samsung Audio Remote App gebruiken ------------------------- – Het installeren van de Samsung Audio Remote App ------------------------- – Het starten van de Samsung Audio Remote App ------------------------- De Afstandsbediening Gebruiken Hoe de afstandsbediening gebruiken...
Page 80 5. • Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung. • Afhankelijk van de regio kan de AC-stekker verschillende vormen aannemen of kan hij in de AC/DC-adapter geïntegreerd worden meegeleverd.
Page 81 02 PRODUCTENOVERZICHT Voorpaneel/Rechterpaneel van de Soundbar Plaats het product zodat het logo van SAMSUNG bovenaan staat. Rechterkant van de Soundbar Scherm Geeft de productstatus en actuele modus weer. +/- (Volume)-knop Stelt het volume bij. • Na bijstelling verschijnt het volumeniveau op het voorste scherm van de Soundbar.
Page 82 Onderpaneel van de Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V DIGITAL AUDIO IN HDMI IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Sluit aan op de digitale (optische) uitgang van een extern apparaat.
Page 83 03 DE SOUNDBAR AANSLUITEN De elektriciteit aansluiten Gebruik de stroomcomponenten (1, 2, 3) om de Subwoofer en Soundbar op een stopcontact aan te sluiten in deze volgorde: 1 Sluit het netsnoer aan op de Subwoofer. 2 Sluit de kabel van de voedingsuitgang aan op de stroomadapter en vervolgens op de Soundbar. 3 Steek de stekker in het stopcontact.
Page 84 Soundbar goed is Soundbar uitgeschakeld) aangesloten. Rood Sluit opnieuw aan. Raadpleeg de Verbinding mislukt instructies voor handmatig verbinden op pagina 7. Raadpleeg in de handleiding de Rood en Knipperend Storing contactinformatie voor het Samsung blauw Servicecenter. DUT - 6...
Page 85 De subwoofer handmatig verbinden als de automatische verbinding mislukt Voordat u onderstaande procedure voor de handmatige verbinding uitvoert: • Controleer of de stroomsnoeren voor de Soundbar en subwoofer goed zijn aangesloten. • Zorg ervoor dat de Soundbar ingeschakeld is. 1. Houd ID SET aan de achterkant van de subwoofer ten minste 5 seconden ingedrukt. •...
Page 86 (afzonderlijk verkrijgbaar) geen obstakels bevinden. De SWA-8500S (afzonderlijk verkrijgbaar) met een Soundbar verbinden Breid uit naar echt draadloos surroundgeluid door de Draadloze achterste luidsprekerset van Samsung (SWA-8500S, afzonderlijk verkrijgbaar) te verbinden met uw Soundbar. 1. Sluit de Draadloze ontvangermodule aan op de 2 surround-luidsprekers.
Page 87 2. Controleer de stand-bystatus van de Draadloze ontvangermodule nadat u de stekker in het stopcontact hebt gestoken. • Het indicatielampje LINK LED (blauwe LED) op de Draadloze ontvangermodule knippert. Als de LED niet knippert, houd de knop ID SET op de achterkant van de Draadloze ontvangermodule 5-6 seconden ingedrukt met de punt van een pen tot het indicatielampje LINK LED knippert (in een blauwe kleur).
Page 88 04 VERBINDEN MET UW TV Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen. • Wanneer de Soundbar is verbonden met een geselecteerde Samsung TV, kan de Soundbar worden bediend met de afstandsbediening van de tv.
Page 89 Auto Power Link De Auto Power Link schakelt de Soundbar automatisch in wanneer de tv is ingeschakeld. 1. De Soundbar en een tv aansluiten met een digitale optische kabel. 2. Druk gedurende 5 seconden op de knop Links op de afstandsbediening om Auto Power Link in of uit te schakelen.
Page 90 2. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.) 3. Selecteer ‘[AV] Samsung Soundbar R5-Series’ in de lijst op het scherm van de tv. Een beschikbare Soundbar wordt met ‘Need Pairing’ of ‘Paired’ op de Bluetooth-apparaatlijst van de tv vermeld.
Page 91 Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar R5-Series’ in de lijst verschijnt, verwijder hem dan. • Herhaal vervolgens stappen 1 tot en met 3. OPMERKING • Nadat u de Soundbar voor het eerst met uw tv hebt verbonden, gebruikt u de “BT READY “-modus om opnieuw te verbinden.
Page 92 05 VERBINDEN MET EEN EXTERN APPARAAT Verbind met een extern apparaat via een bedraad of draadloos netwerk om het geluid van het externe apparaat via de Soundbar af te spelen. Verbinden met een optische of analoge audiokabel (AUX) Rechterkant van de Soundbar BD/DVD-speler/Settopbox/ Gameconsole...
Page 93 Verbinden met een HDMI-kabel Onderkant van de Soundbar HDMI OUT HDMI IN HDMI-kabel Extern apparaat (niet meegeleverd) HDMI OUT (TV-ARC) HDMI-kabel HDMI IN (ARC) (niet meegeleverd) HDMI Rechterkant van de Soundbar 1. Verbind een HDMI-kabel (niet meegeleverd) vanaf een HDMI IN-aansluiting op de achterkant van het product op de HDMI OUT-aansluiting van uw digitale apparaat.
Page 94 Micro USB-aansluiting op uw Soundbar. • De Micro-USB-naar-USB-adapter-kabel wordt afzonderlijk verkocht. Neem contact op met een servicecentrum of de klantenservice van Samsung om deze aan te schaffen. 2. Uw USB-apparaat aansluiten op het vrouwelijke uiteinde van de adapterkabel.
Page 95 Compatibiliteitslijst Extensie Codec Samplingfrequentie Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz...
Page 96 3. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar. Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar R5-Series) in de lijst verschijnt, verwijder hem dan.
Page 97 • U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt. • Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u ‘[AV] Samsung Soundbar R5-Series’ selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de ‘BT’-modus.
Page 98 Het Bluetooth-apparaat loskoppelen van een Soundbar U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies. • De verbinding met Soundbar wordt verbroken. • Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar ‘BT DISCONNECTED’...
Page 99 De Samsung Audio Remote App gebruiken Het installeren van de Samsung Audio Remote App Om de Soundbar met uw smart device en de Samsung Audio Remote app te bedienen, download de Samsung Audio Remote app van Google Play Store. Zoekactie markt : Samsung Audio Remote...
Page 100 08 DE AFSTANDSBEDIENING GEBRUIKEN Hoe de afstandsbediening gebruiken Hiermee schakelt u de Soundbar in en uit. Stroom Druk hierop om een met de Soundbar verbonden bron te selecteren. PAIR • BT PAIRING-modus Bron Om de ‘BT PAIRING’-modus in te schakelen, wijzigt u de bron naar ‘BT’-modus en houdt u (Bron)-knop gedurende meer dan 5 seconden ingedrukt.
Page 101 Rechts en Links. – Anynet+ : Als de Soundbar via een HDMI-kabel is verbonden met een tv van Samsung, dan kunt u uw Soundbar bedienen met de afstandsbediening van de tv van Samsung. Houd de knop Rechts gedurende 5 seconden ingedrukt om Anynet+ ON of OFF te selecteren.
Page 102 • Volumebeperkingsfunctie Om uw gehoor te beschermen, beperkt de functie Volumebeperking het volume tot 20 als u de Soundbar inschakelt met een volume dat hoger dan 20 staat. – De standaardwaarde voor de functie Volumebeperking is Uit. U moet haar inschakelen om ze te activeren.
Page 103 Samsung), duw dan de knop WOOFER Als u een tv van Samsung hebt, kunt u het gedurende 5 seconden herhaaldelijk omhoog volume van de Soundbar regelen met de tot ‘SAMSUNG-TV REMOTE’ op het scherm IR-afstandsbediening die bij uw tv van verschijnt.
Page 104 5.1 kanalen 2.1 kanalen 4.1 kanalen • De kit met de draadloze achterluidspreker van Samsung is afzonderlijk verkrijgbaar. Om een kit aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht. WOOFER DUT - 26...
Page 105 09 DE Componenten voor muurmontage WANDMONTAGE INSTALLEREN Wandmontagegids Voorzorgsmaatregelen bij de installatie Schroefhouder Schroef • Installeer uitsluitend op een verticale wand. • Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad. • Controleer of de wand voldoende sterk is om Steun muurmontage het gewicht van het product te ondersteunen.
Page 106 2. Lijn de Centrale lijn van de 5. Duw een schroef (niet meegeleverd) door wandmontagegids uit met het midden van elke Schroefhouder en draai de schroef uw tv (als u de Soundbar onder uw tv stevig aan in het gat. monteert) en bevestig vervolgens de Wandmontagegids op de wand met behulp van tape.
Page 107 10 SOFTWARE- 7. Installeer de Soundbar met de bijgeleverde Steun muurmontage door de Steun UPDATE muurmontage aan de Schroefhouders op de wand te hangen. Samsung kan in de toekomst updates bieden voor de systeemfirmware van de Soundbar. USB-poort DC 24V DIGITAL AUDIO IN HDMI IN (OPTICAL) USB (5V 0.5A)
Page 108 • Verwijder de Soundbar niet uit het met een servicecentrum of de klantenservice stopcontact en verwijder het USB-apparaat van Samsung om deze aan te schaffen. niet terwijl de updates worden toegepast. De 2. Volg de onderstaande stappen om de hoofdeenheid wordt automatisch...
Page 109 11 PROBLEMEN OPLOSSEN Controleer het volgende voordat u contact met ons opneemt. Het toestel wordt niet ingeschakeld. Zit de stekker van het netsnoer in het stopcontact? ; Steek de stekker in het stopcontact. Een functie werkt niet wanneer op de knop wordt gedrukt. Zit er statische elektriciteit in de lucht? ;...
Page 110 LICENTIE Manufactured under license from Dolby Neem voor vragen en verzoeken met betrekking Laboratories. Dolby, Dolby Audio, Pro Logic, tot open source contact op met Samsung via and the double-D symbol are trademarks of e-mail (oss.request@samsung.com). Dolby Laboratories. 14 BELANGRIJKE OPMERKING For DTS patents, see http://patents.dts.com.
Page 111 5 seconden ingedrukt om de functie Manier om poort te deactiveren Bluetooth Power uit te schakelen. OPMERKINGEN • Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen. • Gewicht en afmetingen zijn bij benadering. DUT - 33...
Page 112 • Samsung Electronics verklaart hierbij dat deze apparatuur voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-Conformiteitsverklaring vindt u op deze website: http://www.samsung.com ga naar Support > Product Zoeken Support en voer de modelnaam in. Deze apparatuur mag in alle EU-landen worden gebruikt.
Page 113 Reportez-vous au tableau ci-dessous pour une BRANCHEZ LA FICHE AU FOND, EN explication des symboles pouvant figurer sur PRENANT SOIN D’INSÉRER LA TIGE LARGE votre produit Samsung. DANS LA FENTE LARGE. • Cet appareil doit toujours être branché à une ATTENTION prise terre.
Page 114 Votre produit n’est pas prévu pour un usage sur le centre d’assistance clientèle en ligne de industriel. Ce produit ne peut être utilisé qu’à Samsung ou en scannant le code QR. Pour des fins personnelles. Une condensation consulter le manuel sur votre PC ou appareil peut se former si le produit ou un disque a mobile, téléchargez-le au format document...
Page 115 SOMMAIRE Contrôle des Composants Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- Présentation du Produit Panneau avant / Panneau côté droit de la Soundbar ------------------------- Panneau inférieur de la Soundbar ------------------------- Connexion de la Soundbar Connexion de l’alimentation électrique ------------------------- Connexion de la Soundbar au Caisson de basse...
Page 116 Connexion à un Appareil Mobile Connexion via Bluetooth ------------------------- Utilisation de l’application Samsung Audio Remote ------------------------- – Installation de l’application Samsung Audio Remote ------------------------- – Lancement de l’application Samsung Audio Remote ------------------------- Utilisation de la télécommande Comment utiliser la télécommande ------------------------- Réglage du volume de la Soundbar avec une télécommande de téléviseur...
Page 117 • Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. • En fonction de la région, l’apparence de la fiche CA peut varier ou elle peut être fournie intégrée à...
Page 118 02 PRÉSENTATION DU PRODUIT Panneau avant / Panneau côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar Affichage Affiche l'état et le mode actuel du produit.
Page 119 Panneau inférieur de la Soundbar DIGITAL AUDIO IN (OPTICAL) HDMI IN HDMI IN USB (5V 0.5A) HDMI OUT (TV-ARC) HDMI OUT (TV-ARC) DC 24V AUX IN DC 24V DIGITAL AUDIO IN HDMI IN (OPTICAL) USB (5V 0.5A) HDMI OUT (TV-ARC) AUX IN DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe.
Page 120 03 CONNEXION DE LA SOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Branchez le câble de sortie d’alimentation sur l’adaptateur secteur, puis à...
Page 121 Rouge Activé Reconnectez. Reportez-vous aux Échec de la connexion instructions sur la connexion manuelle à la page 7. Reportez-vous aux informations de Rouge et Clignotement Dysfonctionnement contact du Centre de service Samsung bleu dans le manuel. FRA - 6...
Page 122 Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : • Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. • Assurez-vous que la Soundbar est allumée. 1.
Page 123 Connexion du SWA-8500S (Vendue séparément) à une Soundbar Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-8500S, vendu séparément) à votre Soundbar. 1. Connectez le module de réception sans fil à 2 enceintes surround.
Page 124 2. Vérifiez l’état de veille du module de réception sans fil après l’avoir branché à une prise électrique. • Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d’un stylo pendant 5 à...
Page 125 • Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à...
Page 126 Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension. 1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique. 2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.
Page 127 2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar R5-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur.
Page 128 Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R5-Series» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 à 3. REMARQUE • Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY»...
Page 129 05 CONNEXION À UN APPAREIL EXTERNE Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Côté droit de la Soundbar Lecteur BD/DVD / Boîtier décodeur / Console de jeu DIGITAL AUDIO IN...
Page 130 Connexion à l’aide d’un câble HDMI Partie inférieure de la Soundbar HDMI OUT Câble HDMI HDMI IN Appareil externe (non fourni) HDMI OUT (TV-ARC) Câble HDMI HDMI IN (non fourni) (ARC) HDMI Côté droit de la Soundbar 1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique.
Page 131 Micro USB de la Soundbar. • Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung. 2. Raccordez votre périphérique USB à l’extrémité femelle du câble adaptateur.
Page 132 Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 kHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 kHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 kHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 kHz 80 ~ 320 kbps...
Page 133 3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R5-Series» apparaît dans la liste, supprimez-la.
Page 134 • Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). • Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar R5-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
Page 135 Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. • Le système Soundbar sera déconnecté. • Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED»...
Page 136 Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l’écran. Audio Remote •...
Page 137 08 UTILISATION DE LA TÉLÉCOMMANDE Comment utiliser la télécommande Allume et éteint la Soundbar. Alimentation Appuyez pour sélectionner une source connectée à la Soundbar. • Mode BT PAIRING PAIR Pour activer le mode «BT PAIRING», changez Source la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.
Page 138 Les fonctions Anynet+ et Auto Power Link sont activées et désactivées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung.
Page 139 • Fonction de restriction du volume Pour protéger votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20. – La valeur par défaut pour la fonction Restriction du volume est désactivée. Vous devez la régler sur activée pour l’activer.
Page 140 SAMSUNG-TV REMOTE Utilisez d’abord le menu du téléviseur pour régler le 5 Sec son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur –...
Page 141 SURROUND SOUND MODE SOUND 5.1 canaux 2.1 canaux 4.1 canaux • Le kit d’enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar. WOOFER FRA - 26...
Page 142 09 INSTALLATION Composants de fixation au mur DU SUPPORT MURAL Guide de fixation murale Précautions d’installation Vis de fixation • Installez sur un mur vertical uniquement. • N’installez pas dans un endroit à température élevée ou humide. • Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Support de fixation murale Sinon, renforcez le mur ou choisissez un autre point d’installation.
Page 143 2. Alignez la Ligne centrale du Guide de 5. Enfoncez une vis (non fournie) dans chaque fixation murale avec le centre de votre Vis de fixation, puis vissez fermement téléviseur (si vous fixez la Soundbar sous chaque vis dans un trou pour vis portante. votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
Page 144 7. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en LOGICIEL accrochant les Supports de fixation murale sur les Vis de fixation sur le mur. Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement. Port USB DC 24V...
Page 145 L’unité télécharger le logiciel du produit : principale s’éteindra automatiquement après Rendez-vous sur le site Web Samsung sur avoir terminé la mise à jour du micrologiciel. (samsung.com)  recherchez le nom du • Une fois la mise à jour terminée, la modèle - sélectionnez l’option de menu...
Page 146 11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Le cordon d’alimentation est-il branché dans la prise murale? ; Branchez la fiche secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. De l’électricité statique est-elle présente dans l’air? ; Débranchez la fiche secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT.
Page 147 12 LICENCE 13 AVIS DE LICENCE LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à Manufactured under license from Dolby l’adresse (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of 14 REMARQUE Dolby Laboratories.
Page 148 SOUND MODE pendant plus de 5 secondes pour Méthode de désactivation du port désactiver la fonction Bluetooth Power. REMARQUES • Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. • Le poids et les dimensions sont approximatifs. FRA - 33...
Page 149 Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
Page 150 © 2019 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre  Web Site Country Contact Centre ...
