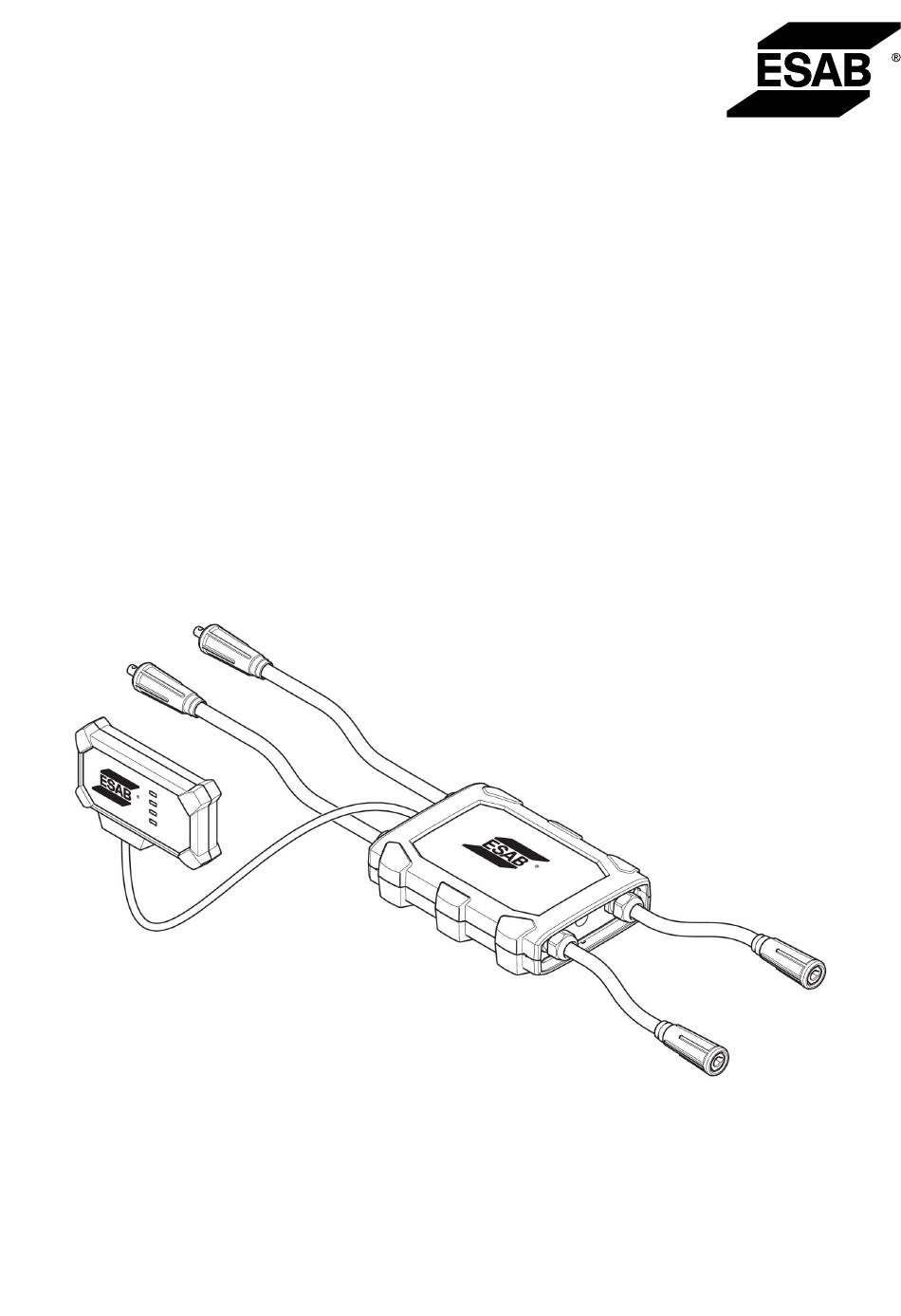

- Page 1 Connecteur universel WeldCloud™ Manuel d'instructions Valid for: serial no. OP132YY-XXXXXX 0463 601 001 FR 20220401...
- Page 3 Mise sous tension du connecteur universel WeldCloud™ ....4.4.4 Couplage de l'appareil Android au connecteur universel WeldCloud™ 4.4.5 Connexion du connecteur universel WeldCloud™ à un réseau Wi-Fi local et à la plate-forme cloud WeldCloud ..........4.4.6 Configurer des paramètres de soudure supplémentaires ....
- Page 4 (SDS). Précautions de sécurité Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil.
- Page 5 Do not expose a battery to fire or excessive temperature. Exposure to fire or temperature above +130 °C (+266 °F) may cause explosion. AVERTISSEMENT ! Do not connect the WeldCloud™ Universal Connector to a welding power source used in MMA mode. It can trigger or activate welding mode. ATTENTION ! Les équipements de classe A ne sont pas conçus pour...
- Page 6 Pour plus d'informations, contactez votre fournisseur ESAB le plus proche. ESAB propose à la vente toute une gamme d'accessoires de soudage et d'équipements de protection personnelle. Pour obtenir des informations sur les commandes, merci de contacter votre distributeur ESAB ou de consulter notre site Web.
- Page 7 Le courant de soudage et la tension de soudage sont mesurés et les données collectées sont envoyées au cloud WeldCloud™ via une connexion Wi-Fi et le réseau local. Pour installer le connecteur universel WeldCloud™, un accès au service Web WeldCloud™...
- Page 8 3 CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES Connecteur universel WeldCloud™, valide à partir du numéro de série n° 849-xxx-xxxx, OP132YY-XXXXXX Charge maximale admissible (l ) : facteur de marche 60 % 500A facteur de marche 100 % 400 A 15 A / 14,8 V à 500 A / 39 V TIG HF 15 A / 10,6 V à 500 A / 30 V 10–100 V Courant et puissance à U = 30 V :...
- Page 9 AVERTISSEMENT ! Vérifier que les câbles font parfaitement contact. REMARQUE ! Pour toute aide, contacter l'assistance par messagerie instantanée WeldCloud disponible à tout moment. Se rendre sur le site https://esabcloud.com et rechercher l'assistance par messagerie instantanée dans le coin inférieur droit.
- Page 10 Insérer la batterie lithium-ion. Fixer le couvercle de la batterie et les vis dans l'ordre inverse. Couple de serrage 0,6 Nm. Installation du connecteur universel WeldCloud™ Fixer le boîtier électronique dans une position adaptée sur l'équipement de soudage à l'aide de ruban Velcro® à l'arrière du boîtier électronique.
- Page 11 Remplacement d'un connecteur ATTENTION ! Les connecteurs peuvent causer des brûlures. Il est nécessaire de remplacer les connecteurs de câbles non fournis par ESAB par les connecteurs fournis si l'une des conditions suivantes se produit : • Les connexions aux bornes de sortie de soudage sur la source d'alimentation ne sont pas sécurisées.
- Page 12 Allen de manière à ce qu'elles soient alignées avec la surface du connecteur en laiton ou qu'elles se trouvent sous la surface du connecteur en laiton. Tirer le corps en caoutchouc (7) jusqu'à ce qu'il recouvre complètement le connecteur en laiton (5). 0463 601 001 - 12 - © ESAB AB 2022...
- Page 13 Il est recommandé de suivre les instructions en ligne. Pour plus d'informations, se rendre sur https://esab.com/weldcloud_guide. 4.4.1 Configuration d'un site dans WeldCloud Avant de configurer un connecteur universel, un site doit être créé dans WeldCloud : Accéder à https://esabcloud.com. Se connecter à son compte. 0463 601 001 - 13 - ©...
- Page 14 Pour organiser davantage ses machines, il est possible d'ajouter des sous-sites. Cliquer sur les 3 points en regard d'un site pour ouvrir le menu. Cliquer sur Ajouter un site sous Nouveau site dans le menu contextuel. 0463 601 001 - 14 - © ESAB AB 2022...
- Page 15 Unprovisioned UC:<serial number>. Cette opération peut prendre jusqu'à 2 minutes. Si le connecteur universel WeldCloud™ correct n'est pas présent dans la liste, cliquer sur Cancel réessayer de se CONNECTER à nouveau. Si le connecteur universel WeldCloud™ correct n'est pas détecté, s'assurer qu'il est sous tension.
- Page 16 Connexion du connecteur universel WeldCloud™ à un réseau Wi-Fi local et à la plate-forme cloud WeldCloud 1. Créer un site dans WeldCloud ou s'assurer qu'un site existant est accessible via son compte. Voir XXX. 2. Dans WeldCloud Link, cliquer sur le bouton Menu dans le coin supérieur gauche pour ouvrir le menu.
- Page 17 4 INSTALLATION 11. Saisir un nom d'affichage qui sera affiché dans WeldCloud et pour l'interface Bluetooth. 12. Cliquer sur Sélectionner le site qui sera utilisé dans WeldCloud. 13. Cliquer sur CONFIGURER LA CONFIGURATION 14. Attendre la fin de la configuration 4.4.6...
- Page 18 être effectuée. Se connecter au connecteur universel avec WeldCloud Link. Accéder à Configuration de l'unité de soudage dans le menu de gauche. Cliquer sur RÉINITIALISATION DES PARAMÈTRES D'USINE.
- Page 19 5 FONCTIONNEMENT FONCTIONNEMENT Alimentation Le connecteur universel WeldCloud™ est alimenté par le circuit de soudage pendant le soudage. Il n'est pas nécessaire d'alimenter l'unité par une source d'alimentation externe. Le connecteur universel WeldCloud™ est doté d'une batterie lithium-ion comme alimentation de secours lorsqu'aucun soudage n'est effectué.
- Page 20 Batterie faible Vert fixe Chargement terminé Orange fixe Décharge Clignotement rouge court Batterie manquante ou défectueuse, ou batterie déchargée 2. Voyant LED d'alimentation Indication Explication Désactivé Système désactivé Vert clignotant Démarrage 0463 601 001 - 20 - © ESAB AB 2022...
- Page 21 Les données sont collectées à une fréquence d'échantillonnage élevée. Le calcul de la moyenne des données (jusqu'à 10 échantillons par seconde) est effectué pour limiter la quantité de données envoyées au cloud WeldCloud™. La quantité de données créées et stockées avec chaque soudure dépend des éléments suivants :...
- Page 22 5 FONCTIONNEMENT Après chaque soudure, les données sont automatiquement envoyées à WeldCloud™. En cas de perte de la connexion au cloud, les données sont stockées en interne dans le connecteur universel WeldCloud™. Plus de 10 000 cordons de soudure de 10 secondes peuvent être enregistrés. Si le système est reconnecté, les données stockées en interne sont automatiquement envoyées au cloud WeldCloud™.
- Page 23 Si le connecteur universel démarre ou se réveille en permanence alors qu'aucune opération de soudage n'est en cours, la source d'alimentation n'est actuellement pas adaptée. 0463 601 001 - 23 - © ESAB AB 2022...
- Page 24 Il est recommandé de valider la précision du capteur externe périodiquement. La validation peut être coordonnée à la validation de l'équipement de soudage en général. Si la précision est jugée hors tolérance, contacter un distributeur ESAB agréé ou un centre de service pour obtenir de l'aide.
- Page 25 électronique. Le voyant LED Wi-Fi doit être blanc fixe. Si le voyant LED Wi-Fi clignote en blanc brièvement toutes les 2 secondes, connecter le connecteur universel WeldCloud™ au réseau Wi-Fi local. Si le voyant LED Wi-Fi clignote en blanc régulièrement, connecter le connecteur universel WeldCloud™ au cloud WeldCloud™.
- Page 26 Tourner les extrémités mâle et femelle du connecteur OKC jusqu'à ce qu'elles s'enclenchent correctement. Remplacer le connecteur mâle à mâle connecteur fourni OKC. Voir le chapitre « Remplacement d'un connecteur » 0463 601 001 - 26 - © ESAB AB 2022...
- Page 27 Les pièces de rechange et les pièces d'usure peuvent être commandées auprès de votre distributeur ESAB le plus proche. Consultez le site esab.com. À la commande, mentionnez le type de produit, le numéro de série, la désignation et la référence correspondant à la liste des pièces.
- Page 28 DIAGRAMME DIAGRAMME 0463 601 001 - 28 - © ESAB AB 2022...
- Page 29 NUMÉROS DE COMMANDE NUMÉROS DE COMMANDE Ordering number Denomination Type 0445 690 880 WeldCloud™ Universal Connector Basic 0463 602 001 Service manual WeldCloud™ Universal Connector 0463 603 001 Spare parts list WeldCloud™ Universal Connector 0463 601 001 - 29 -...
- Page 30 PIÈCES D'USURE PIÈCES D'USURE Ordering number Denomination Notes 0194 008 101 Lithium Coin Cell Battery 3 V, 225 mAh 0445 670 001 Lithium-ion battery Type 18650 0463 601 001 - 30 - © ESAB AB 2022...
- Page 31 OKC 95 female cable connection (4 pieces) 0365 557 001 Angle connection, 1 male, 2 female 0365 558 001 Angle connection, 2 male, 1 female 0700 006 899 Return cable, 3 metres, OKC 50 0463 601 001 - 31 - © ESAB AB 2022...
- Page 32 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
