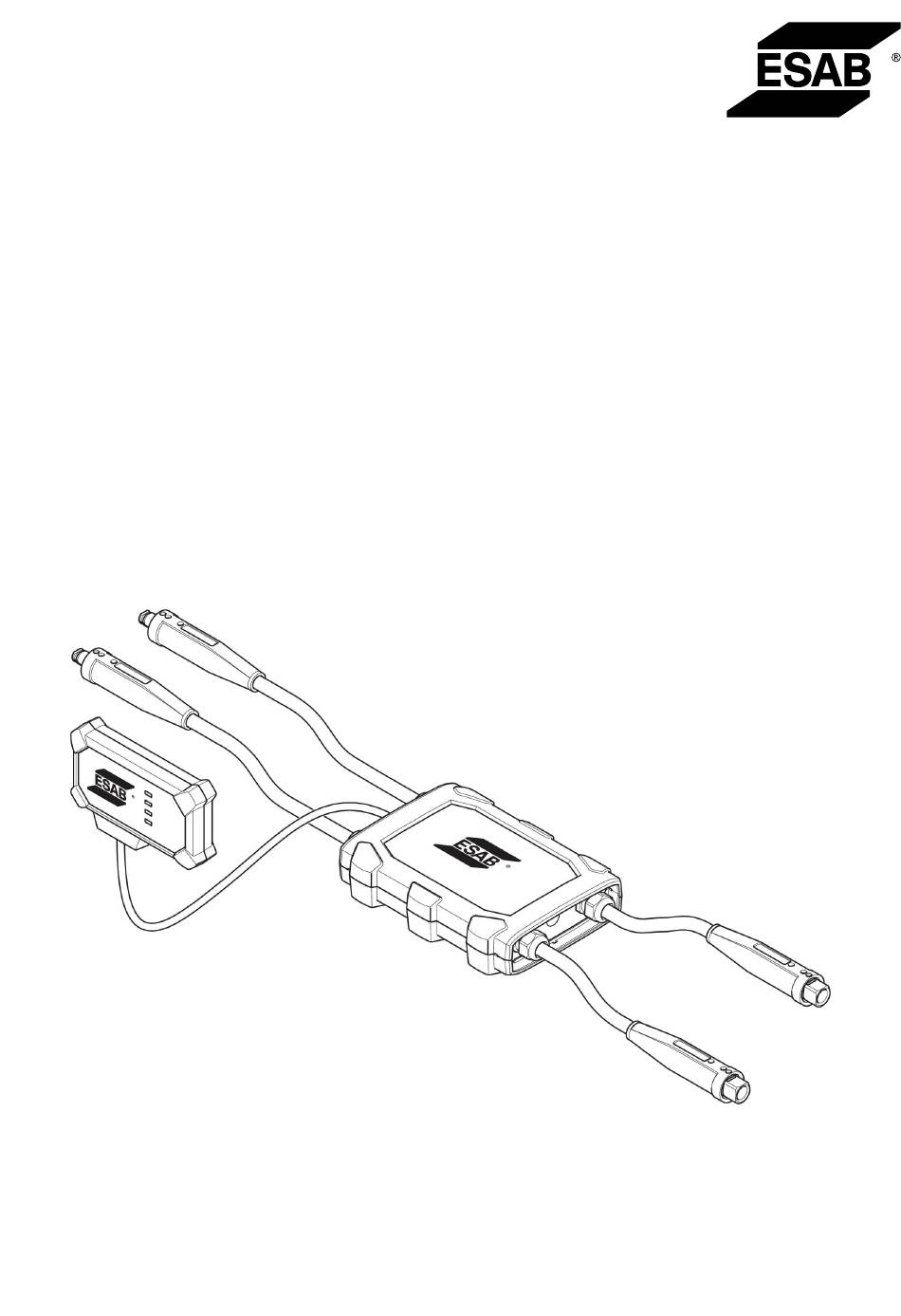

- Page 1 Connecteur universel WeldCloud™ Manuel d'instructions Valid for: serial no. OP132YY-XXXXXX 0463 692 001 CA 20220401...
- Page 2 4.4.1 Configuration d’un site dans WeldCloud ..........4.4.2 Téléchargement et installation de l’application WeldCloud Link... 4.4.3 Mise sous tension du connecteur universel WeldCloud™ ....4.4.4 Appariement du dispositif Android et du connecteur universel WeldCloud™ ..................4.4.5 Branchement du connecteur universel WeldCloud™ à un réseau Wi-Fi local et à...
- Page 3 Mesures de sécurité Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil.
- Page 4 à une chaleur supérieure à 130 °C (266 °F) peut causer une explosion. ATTENTION! Ne pas brancher le connecteur universel WeldCloud™ à un générateur de soudage utilisé en mode MMA. Cela pourrait déclencher ou activer le mode de soudage. PRUDENCE! Les équipements de classe A ne sont pas conçus pour...
- Page 5 1 SÉCURITÉ REMARQUE! Le connecteur universel WeldCloud™ est conçu pour une tension d’allumage de crête maximale de 15 kV HF en soudage TIG. La tension d’allumage de crête maximale de15 kV est une valeur standard avec les générateurs de soudage modernes. La tension d’allumage de crête maximale peut parfois être plus élevée avec les générateurs de soudage plus anciens.
- Page 6 2 INTRODUCTION INTRODUCTION Le connecteur universel WeldCloud™ est un système de mesure de soudage qui convient à toutes les marques et qui permet la collecte de données de tout générateur de soudage ESAB et de nombreux autres générateurs de soudage sur le marché. Le courant de soudage et la tension de soudage sont mesurés et les données recueillies sont envoyées dans le...
- Page 7 3 DONNÉES TECHNIQUES DONNÉES TECHNIQUES Connecteur universel WeldCloud™, valide à partir du numéro de série 849-xxx-xxxx, OP132YY-XXXXXX Charge permise (I ) : Facteur de marche 60 % 500 A 100 % du facteur de marche 400 A 15 A / 14,8 V à 500 A / 39 V TIG HF 15 A / 10,6 V à 500 A / 30 V 10 à 100 V Courant et alimentation à...
- Page 8 Vérifier que le contact des câbles est bon! REMARQUE! En tout temps si vous avez besoin d’aide, l’assistance par clavardage dans WeldCloud est mise à votre disposition. Allez à l’adresse https://esabcloud.com, vous trouverez l’assistance par clavardage dans le coin inférieur droit. Principaux composants Boîtier du capteur...
- Page 9 Insérer la pile au lithium-ion. Remettre le couvercle de la pile et les vis. Serrer au couple de 0,6 Nm. Installation du connecteur universel WeldCloud™ Fixer le boîtier électronique à un endroit approprié sur l’équipement de soudage à l’aide du ruban Velcro® situé à l’arrière du boîtier électronique.
- Page 10 Remplacement du connecteur PRUDENCE! Les connecteurs peuvent causer des brûlures. Il faut remplacer les connecteurs de câble non ESAB par les connecteurs fournis si l’une des situations suivantes se produit : • Les connexions aux bornes de sortie de soudage du générateur ne sont pas solidement fixées.
- Page 11 Serrer les vis Allen pour fixer le câble dans le connecteur (7). Serrer les vis Allen au moins jusqu’à ce qu’elles affleurent avec la surface du connecteur. Ramener la gaine caoutchoutée (8) jusqu’à ce qu’elle recouvre complètement le connecteur (6). Serrer la vis au haut du connecteur (9). 0463 692 001 - 11 - © ESAB AB 2022...
- Page 12 4 INSTALLATION Configuration du connecteur universel WeldCloud™ Une fois l’installation physique du connecteur universel WeldCloud™ terminée, procéder à la configuration logicielle du système. La configuration logicielle comprend les activités suivantes : • Téléchargement et installation de l’application sur l’appareil Android à partir de WeldCloud Link.
- Page 13 Cliquez sur Créer un site pour afficher une fenêtre contextuelle. Entrez le nom du site désiré et une adresse pour obtenir le fuseau horaire approprié Cliquez sur Enregistrer pour terminer la création. 0463 692 001 - 13 - © ESAB AB 2022...
- Page 14 Téléchargement et installation de l’application WeldCloud Link Télécharger la dernière version de l’application WeldCloud Link pour Android sur Google Play Store. Pour trouver l’application WeldCloud Link sur Google Play Store, balayez le code à barres ci-dessous. Installez l’application WeldCloud Link sur le dispositif Android qui sera utilisé.
- Page 15 2. Dans WeldCloud Link, cliquez sur le bouton du menu dans le coin supérieur gauche pour ouvrir le menu. Cliquez sur Configuration de l’unité de soudage. Connectez-vous à l’appareil. Ouvrez une session dans WeldCloud à l’aide d’un compte ayant accès au site voulu. 0463 692 001 - 15 - © ESAB AB 2022...
- Page 16 Le connecteur universel utilise la communication sans fil. La connexion filaire n’est pas applicable à ce produit. 10. Cliquez sur SUIVANT lorsque vous avez terminé. 11. Entrez un nom d’affichage qui sera affiché dans WeldCloud et pour l’interface Bluetooth. 12. Cliquez sur Sélectionner le site qui sera utilisé dans WeldCloud.
- Page 17 Ouvrez une session dans WeldCloud et allez à WeldCloud Fleet. Dans le menu de gauche, allez à Gestion des opérateurs et Opérateurs. Cliquez sur Ajouter un opérateur et ajoutez tout utilisateur de WeldCloud en tant qu’opérateur ou invitez un nouvel utilisateur à l’aide de son adresse courriel.
- Page 18 CU non configuré : <numéro de série>. En cas de problème avec la connexion, redémarrez le connecteur universel ou supprimez l’appariement dans les paramètres Bluetooth de votre appareil mobile. 0463 692 001 - 18 - © ESAB AB 2022...
- Page 19 Si le système a été mis en marche à l’aide du bouton-poussoir, il sera également allumé pendant 20 minutes. Il est possible en tout temps de mettre le connecteur universel WeldCloud™ sous tension et hors tension manuellement au moyen du bouton-poussoir du boîtier électronique.
- Page 20 Orange fixe Décharge en cours Rouge, clignotement bref Pile manquante, défectueuse ou déchargée 2. Voyant à DEL de mise en marche Indication Explication Arrêt Mode arrêt Vert clignotant Démarrage en cours 0463 692 001 - 20 - © ESAB AB 2022...
- Page 21 Les données sont recueillies par échantillonnage haute vitesse. L’établissement de la valeur moyenne des données, à 10 échantillons par seconde, permet de limiter la quantité de données envoyées dans le nuage WeldCloud™. La quantité de données créées et stockées pour chaque soudure dépend de différents facteurs :...
- Page 22 5 FONCTIONNEMENT Après chaque soudure, les données sont automatiquement envoyées dans WeldCloud™. Si la connexion au nuage est perdue, les données sont stockées à l’interne dans le connecteur universel WeldCloud™. Plus de 10 000 joints de soudure de 10 secondes peuvent être entreposés. Si le système est reconnecté, les données stockées dans le connecteur sont automatiquement transférées dans le nuage WeldCloud™.
- Page 23 2 minutes quand la source d’alimentation n’est pas en cours de soudage. Si le connecteur universel démarre sans soudure ou se réveille continuellement sans soudure, cela signifie que la source d’alimentation n’est pas appropriée pour le moment. 0463 692 001 - 23 - © ESAB AB 2022...
- Page 24 6.3.1 Ranger le connecteur universel Si le connecteur universel WeldCloud™ est remisé, vérifier que la pile au lithium-ion est chargée à bloc. Pour les entreposages plus longs, retirer la pile au lithium-ion du boîtier électronique! Avant d’utiliser de nouveau le connecteur universel WeldCloud™, charger la pile au lithium-ion avec le chargeur fourni.
- Page 25 Si le voyant à DEL Wi-Fi émet un bref clignotement blanc toutes les 2 secondes, établir la connexion du connecteur universel WeldCloud™ avec le réseau Wi-Fi local. Si le voyant Wi-Fi clignote régulièrement en blanc, établir la connexion du connecteur universel WeldCloud™ avec le nuage WeldCloud™.
- Page 26 Les pièces de rechange et les pièces d’usure peuvent être commandées auprès de votre distributeur ESAB le plus proche en visitant le site esab.com. À la commande, mentionner le type de produit, le numéro de série, la désignation et la référence correspondant à la liste des pièces.
- Page 27 DIAGRAMME DIAGRAMME 0463 692 001 - 27 - © ESAB AB 2022...
- Page 28 RÉFÉRENCES POUR COMMANDE RÉFÉRENCES POUR COMMANDE Ordering number Denomination Type 0445 690 882 WeldCloud™ Universal Connector Basic, with Tweco connectors 0463 602 001 Service manual WeldCloud™ Universal Connector 0463 603 001 Spare parts list WeldCloud™ Universal Connector 0463 692 001 - 28 - ©...
- Page 29 PIÈCES D’USURE PIÈCES D’USURE Ordering number Denomination Notes 0194 008 101 Lithium Coin Cell Battery 3 V, 225 mAh 0445 670 001 Lithium-ion battery Type 18650 0463 692 001 - 29 - © ESAB AB 2022...
- Page 30 ACCESSOIRES ACCESSOIRES 9425-1410 Tweco 4-MPC male cable connection (2 pieces) 9425-1420 Tweco 4-MPC female cable connection (2 pieces) 9510-1111 Tweco OF2 (terminal lug style) 0463 692 001 - 30 - © ESAB AB 2022...
- Page 31 ACCESSOIRES 0463 692 001 - 31 - © ESAB AB 2022...
- Page 32 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
