Manuel d'utilisation et d'entretien modèle "A8 - A10 V/C ROUND/TOP"

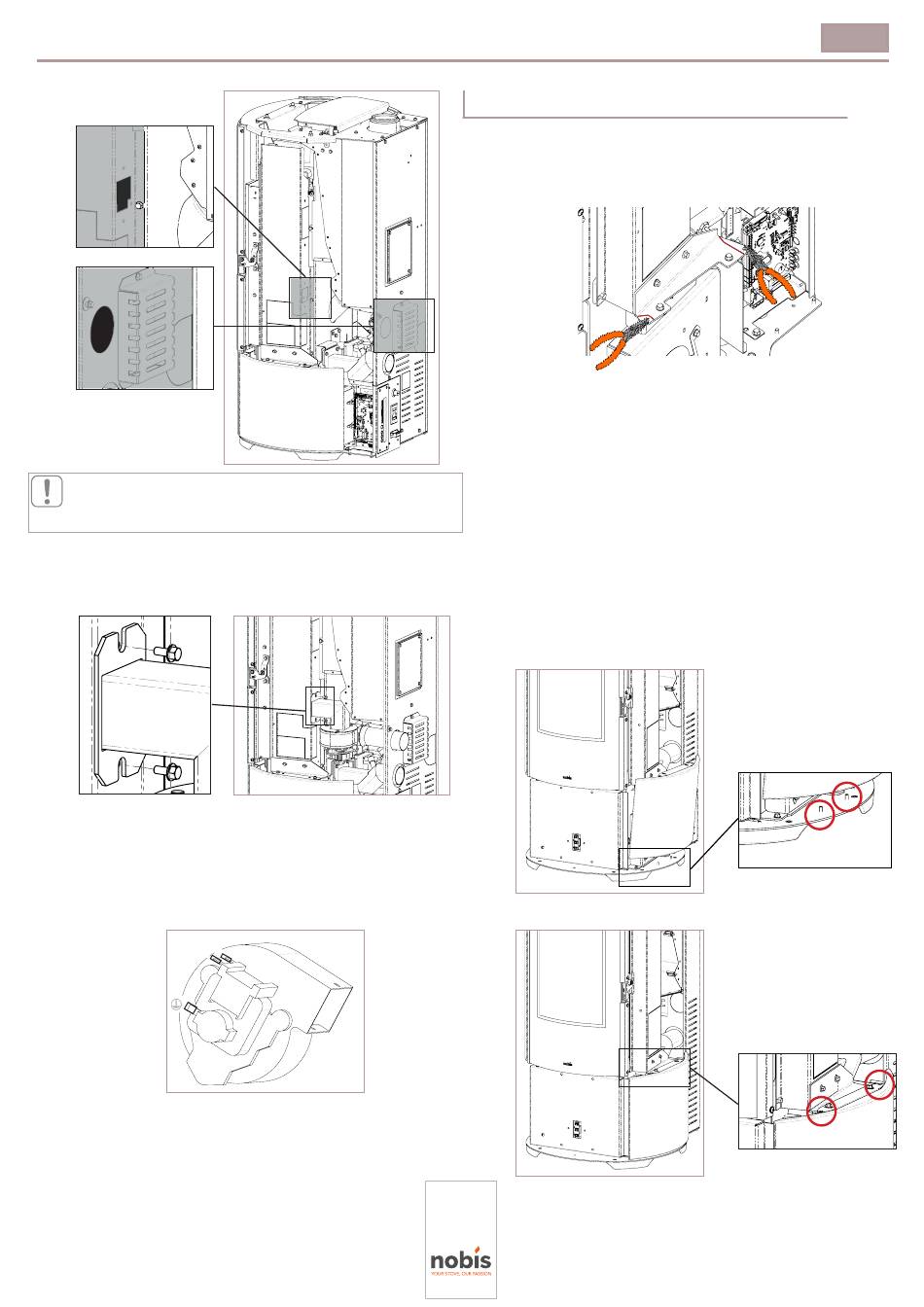

Il est indispensable d'éliminer la tôle pré-percée
afin de permettre à la chaleur de circuler dans la
canalisation
Positionner le ventilateur en le fixant au couvercle
de canalisation à l'aide des 2 vis de 5, présentes
dans le kit et d'une clé hexagonale de 8.
Effectuer la connexion électrique du ventilateur à
l'aide des connecteurs CANAL, déjà présent dans
le câblage d'origine du produit. La phase et le neu-
tre peuvent être inversés, contrairement à la con-
nexion à la terre (câble de couleur jaune / vert) qui
doit être connectée à la terre du ventilateur.
F N
Remontez le produit et, une fois sous tension,
accédez à CONFIGURATION UTILISATEUR > PA-
RAMÈTRES > CANALISATION et choisissez le réglage
UNIQUE pour profiter de la canalisation (voir menu
dédié à la canalisation en pages suivantes du
manuel).
3.10 MONTAGE DU HABILLAGE
Retirez le dessus en fonte du produit, retirer le pan-
neau latéral supérieur noir avec une clé hexagonale
8 et ouvrir l'emballage contenant l'habillage.
Vous munir d' un outil pour faire levier, pour
éliminer la tôle pré-percée.
ENSEMBLE MAJOLICA CÔTÉ INFÉRIEUR
Sortez la majolique en bas à droite de l'emballage
et positionnez la plaque, avec les trous de centra-
ge, dans les broches placées sur la base du produit.
Amenez la céramique en position verticale et fixez
la partie supérieure avec les vis, préalablement re-
tirées, en faisant attention à l' alignement avec
la porte du produit.
11
FRANÇAIS
