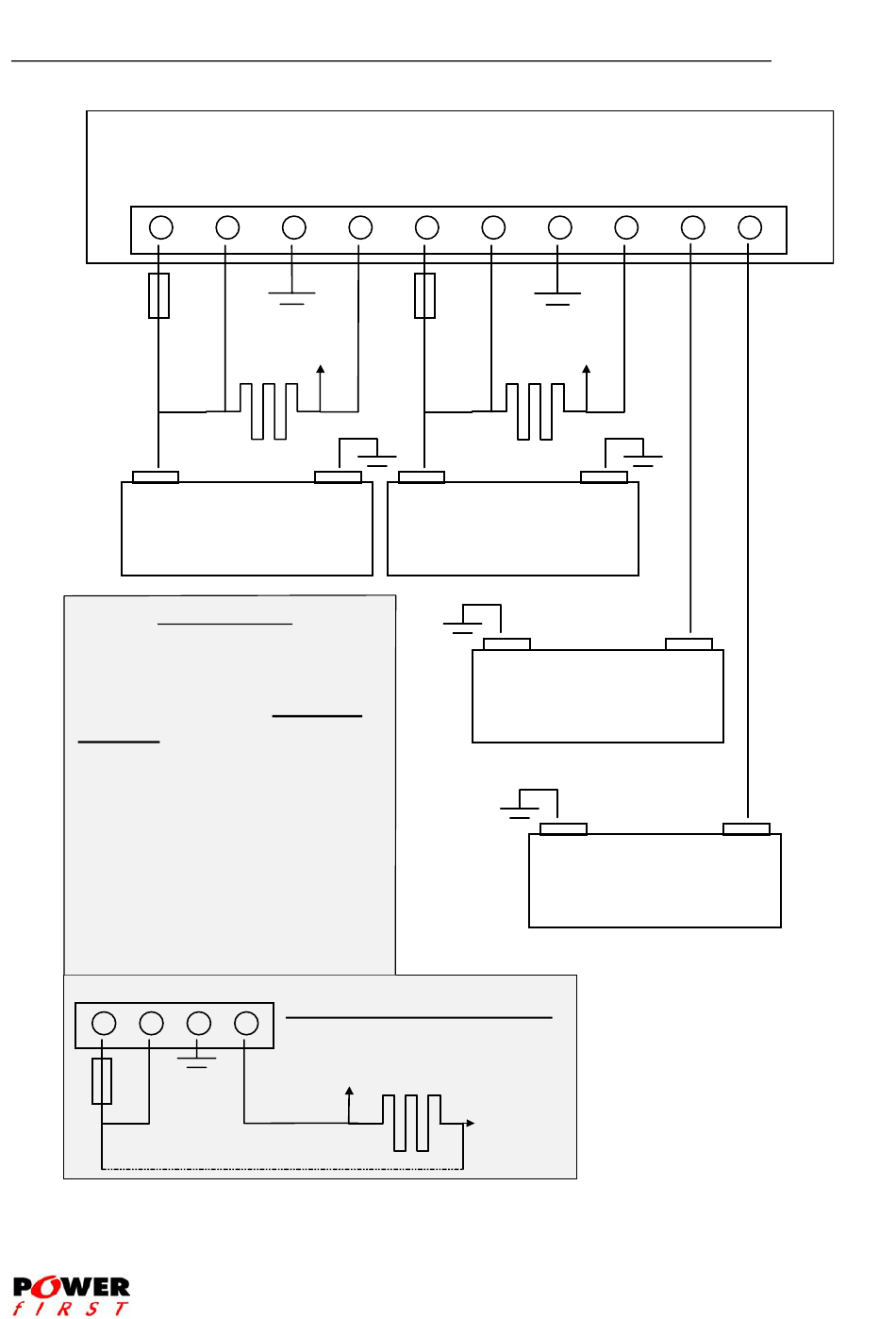

VUE D'ENSEMBLE POUR LES RACCORDEMENTS CONNECTEUR 11 à 20
11
Fusible
100 mA
code 039715
+ BAT
REMARQUE :
Il faut utiliser un fil qui part du
shunt jusqu'à la borne n°12 pour la
mesure du courant, ET un fil
différent relié à l'accès utilisation
(borne n°11) pour l'alimentation de
l'Octopus. Bien que cela puisse
paraître étrange, ces deux fils
doivent être BIEN DISTINCTS
SUR TOUTE LEUR LONGUEUR
sous peine de disfonctionnements.
En effet, les courants qui circulent
dans les deux fils sont différents.
11
12
Plusieurs
mètres
OCTOPUS « Battery supervisor V2»
12
13
14
Accès
+Utilisation
Shunt
-- BAT
Batterie 1
13
14
A NE SURTOUT PAS FAIRE
Accès
+Utilisation
NOTSUP code 299032 rév 00
15
16
Fusible
100 mA
+Utilisation
code
039715
Shunt
+ BAT
Batterie 2
-- BAT
+ BAT
17
18
19
Accès
-- BAT
+ BAT
Batterie 3
-- BAT
Batterie 4
20
+ BAT
Page 8 sur 8
