8. TERMINAL OPERATEUR

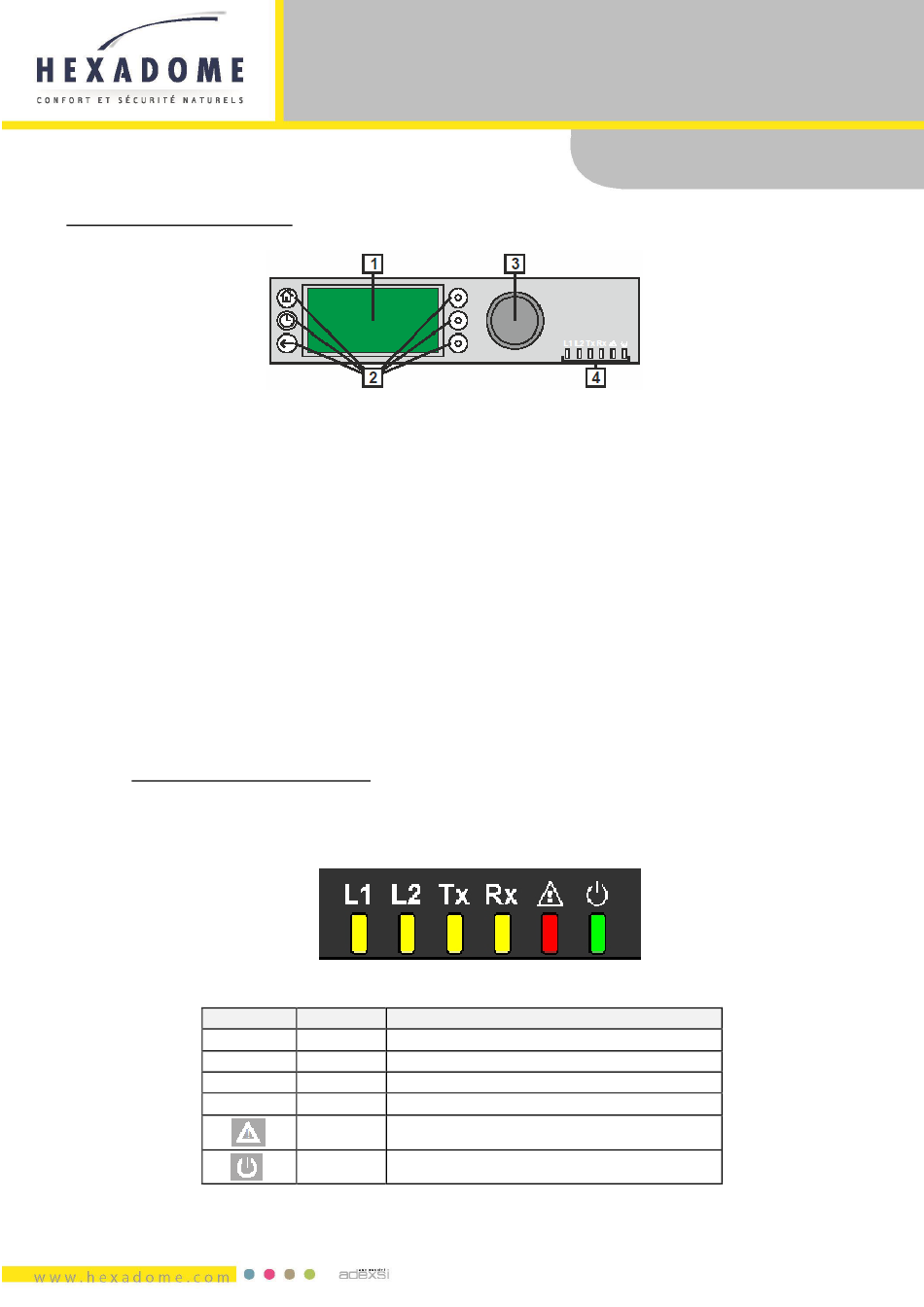

L'automate dispose d'une interface utilisateur avec les composants suivants :
1- Écran LCD
2- 6 boutons de commande
3- Boutons de navigation
4- 6 LEDs
L'écran LCD peut présenter 5 lignes de texte alphanumérique, avec 20 caractères par ligne, et est muni d'un
rétro-éclairage. L'écran contient généralement un ou plusieurs champs d'édition et d'affichage partagés entre
ses 5 lignes.
Le rétroéclairage est allumé, une fois qu'une touche du clavier ou le bouton rotative sont appuyés. L'extinction
se fait automatique s'il n'y a aucune manipulation au bout de 2 minutes.
Le bouton de navigation permet d'évoluer à travers les menus.
REMARQUE: Les écrans montrés dans la présente notice sont des exemples et peuvent différer des écrans
réellement visibles sur votre régulateur.
8.1. LEDS D'INDICATION D'ÉTATS
La section suivante donne une vue d'ensemble sur le LEDS avec les statuts opérationnels appropriés du
contrôleur.
Symbole
L1
L2
Tx
Rx
Couleur
Jaune
Jaune
Jaune
Transmission signal avec passerelle Radio
Jaune
Réception signal avec passerelle Radio
Rouge
Vert
38
Description
Inutilisé
Inutilisé
Inutilisé
Led d'alimentation
STOREPILOT WEB
