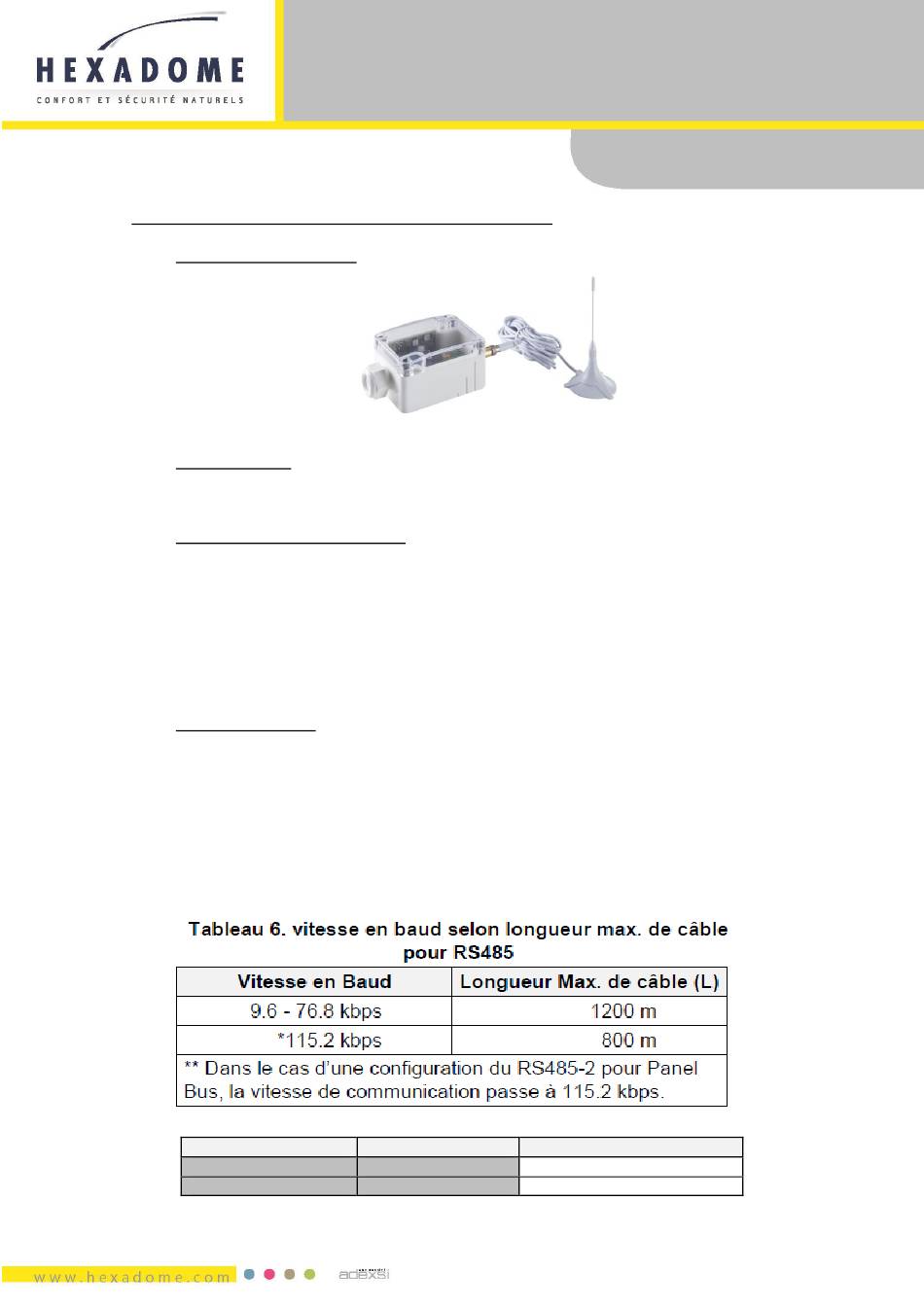

7.11. PASSERELLE DE COMMUNICATION ENOCEAN/MODBUS
7.11.1 Références et visuel
Référence : H09552-0
7.11.2 Utilisations
La passerelle de communication permet d'utiliser les capteurs et actionneurs radio.
7.11.3 Caractéristiques techniques
Alimentation : 24 Vcc / 24 Vac
Consommation : 1,5 VA
Plage de service : -20 à 60 °C
Indice de Protection : IP42
*Informations non exhaustives, pour plus de détails consultez la documentation technique du produit
7.11.4 Raccordement
Il est conseillé d'utiliser un câble blindé torsadé selon la norme EIA RS485 entre la carte de base et la
passerelle.
Pour toute information concernant la section de câble, la longueur max., d'éventuelles exigences de blindage et
de mise à la terre ainsi que le nombre max. d'appareils connectés à un Bus, se reporter au standard EIA -485.
La longueur du câble entre le StorePilot
transmission (en baud). Le tableau ci-après donne quelques exemples.
Borne carte de base
®
Web et la passerelle de communication affecte la vitesse de
Désignation
25
Modbus RS485 (A)
26
Modbus RS485 (B)
Borne Passerelle
A
B
35
STOREPILOT WEB
H09210-1
