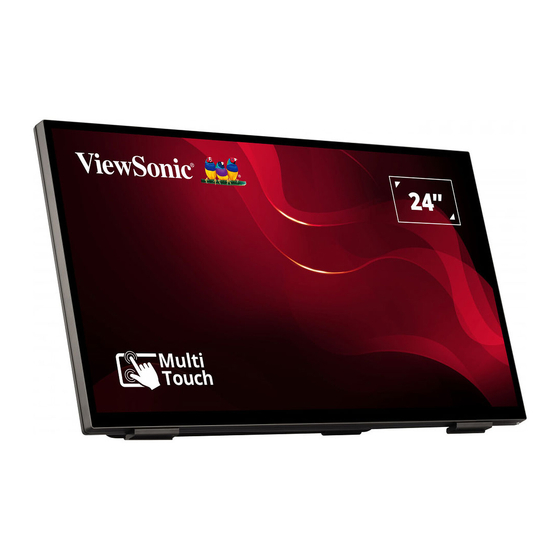

- Page 1 TD2465 Écran Manuel utilisateur Modèle N° VS19150 P/N : TD2465...
- Page 2 Merci d’avoir choisi ViewSonic® En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic®...
- Page 3 Précautions relatives à la sécurité Veuillez lire les Précautions de sécurité qui suivent avant de commencer à utiliser l’appareil. • Conservez ce guide d’utilisation dans un endroit sûr pour pouvoir vous y reporter ultérieurement. • Lisez tous les avertissements et suivez toutes les instructions. •...
- Page 4 • Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste, éteignez immédiatement l’appareil et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser l’appareil. • N’essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou de mise à...
- Page 5 • Lorsque vous utilisez un casque/des écouteurs, réglez le volume à un niveau approprié, sous peine de provoquer des troubles de l’ouïe. • Attacher l’écran à un mur ou à un objet fixe à l’aide d’un cordage ou d’autres dispositifs de retenue permet de supporter le poids de l’écran afin de l’empêcher de tomber.
- Page 6 Table des matières Précautions relatives à la sécurité ....... 3 Introduction ..............8 Contenu de la boîte ....................8 Présentation du produit ..................9 Configuration initiale ..........10 Réglage du support ....................10 Installation du support ..................11 Montage mural .....................12 Utilisation de la fente de sécurité.................13 Branchements ............
- Page 7 Annexe ..............36 Caractéristiques ....................36 Glossaire .......................39 Dépannage......................44 Entretien .......................46 Précautions générales ................... 46 Nettoyage de l’écran ..................... 46 Nettoyage du boîtier ..................... 46 Informations relatives à la règlementation et aux services ..............47 Informations de conformité .................47 Déclaration de conformité FCC ................47 Déclaration Industry Canada .................
- Page 8 Introduction Contenu de la boîte • Écran tactile • Cordon d’alimentation • Câble HDMI • Câble USB 3.0 amont (Type B vers Type A) • Guide de démarrage rapide REMARQUE : L e cordon d’alimentation et les câbles vidéo inclus dans votre emballage peut différer selon votre pays. Veuillez contacter votre revendeur régional pour plus d'informations.
- Page 9 Présentation du produit Vue de devant Écran d’affichage LED d’alimentation Vue de derrière ▲ Bouton d'alimentation Pied réglable HDMI AC IN DisplayPort HDMI Audio In Audio Out USB Upstream USB Downstream REMARQUE : P our plus d'informations sur les touches 1/2/ et leurs ▲ ▼ fonctions, reportez-vous à la section “Touches de raccourcis” à la page 25.
- Page 10 Configuration initiale Réglage du support 1. Placez le moniteur sur une surface plane et stable, avec l’écran dirigé vers le bas. 2. Maintenez le moniteur avec une main puis soulevez et déployez le support avec précaution. 3. Soulevez l’appareil en position verticale sur une surface plane et stable. REMARQUE : Posez toujours l'appareil sur une surface plane et stable. Sinon, l’appareil pourrait chuter et être endommagé...
- Page 11 Installation du support 1. Placez le moniteur sur une surface plane et stable, avec l’écran dirigé vers le bas. 2. Assurez-vous que le pied réglable est bien fixé contre le moniteur. 3. Alignez les trous de montage du support avec les trous de montage VESA à l’arrière du moniteur. 4. Fixez le support sur le moniteur avec les vis fournies. 5.
- Page 12 Montage mural Reportez-vous au tableau ci-dessous pour connaître les dimensions standard des kits de montage mural. REMARQUE : U niquement pour une utilisation avec un kit/support de montage mural certifié UL. Pour obtenir un kit de montage mural ou une base de réglage en hauteur, contactez ViewSonic® ou votre revendeur local. Chargement Modèle de Patin d’interface Trou du Caractéristiques et...
- Page 13 Utilisation de la fente de sécurité Pour éviter le vol de l’appareil, utilisez un dispositif de verrouillage pour fente de sécurité afin de le solidariser avec un objet fixe. De plus, fixer le moniteur à un mur ou à un objet fixe à l’aide d’un câble de sécurité permet de supporter le poids du moniteur afin de l’empêcher de tomber. L’exemple ci-dessous décrit l’installation du dispositif de verrouillage de fente de sécurité attaché à une table.
- Page 14 Branchements Cette section vous guide sur la façon de brancher le moniteur avec d’autres équipements. Branchement sur l’alimentation 1. Branchez le cordon d’alimentation sur la prise ENTRÉE CA située à l’arrière de l’appareil. 2. Branchez le cordon d’alimentation sur une prise de courant.
- Page 15 Branchement de périphériques externes Branchement DisplayPort Branchez une extrémité du câble DisplayPort au port DisplayPort. Puis branchez l’autre extrémité du câble au port DisplayPort ou mini DP de votre ordinateur. REMARQUE : Pour connecter le moniteur au port Thunderbold (v. 1&2) de votre Mac, branchez l’extrémité...
- Page 16 Branchement HDMI Branchez une extrémité du câble HDMI au port HDMI du moniteur. Puis branchez l’autre extrémité du câble au port HDMI de votre ordinateur. REMARQUE : Le moniteur est équipé d’un port HDMI 1.4. DisplayPort DisplayPort...
- Page 17 Branchement VGA Branchez une extrémité du câble VGA au port VGA. Puis branchez l’autre extrémité du câble au port VGA de votre ordinateur.
- Page 18 Branchement USB Branchez une extrémité du câble USB au port USB du moniteur. Puis branchez l’autre extrémité du câble à un port USB de votre ordinateur. REMARQUE : Le moniteur prend en charge deux (2) types de ports USB. Lorsque vous effectuez le(s) branchement(s), respectez les consignes suivantes : •...
- Page 19 Branchement audio Branchez un câble audio dans le port Entrée audio/Sortie audio du moniteur. Branchez l’autre extrémité à votre ordinateur (Entrée audio) ou à vos écouteurs/ votre casque (Sortie audio). REMARQUE : Le moniteur est également équipé de deux haut-parleurs (2W x 2).
- Page 20 Contrôle de la fonction tactile REMARQUE : Avant d’utiliser la fonction tactile, assurez-vous que le câble USB Type B vers Type A est raccordé à votre ordinateur et que le système d’exploitation Windows fonctionne. Votre périphérique(s) externe(s) peut être connecté avec les configurations suivantes : •...
- Page 21 • Branchement HDMI 1. Connectez un câble HDMI de votre ordinateur au port HDMI du moniteur. 2. Connectez le câble USB type A à type B de votre ordinateur au moniteur pour activer les commandes tactiles. HDMI HDMI...
- Page 22 • Branchement VGA 1. Connectez un câble VGA de votre ordinateur au port VGA du moniteur. 2. Connectez le câble USB type A à type B de votre ordinateur au moniteur pour activer les commandes tactiles.
- Page 23 Lors de l’utilisation de la fonction tactile, veuillez noter : • La fonction tactile peut nécessiter environ cinq (5) secondes pour être à nouveau active si le câble USB est retiré et rebranché ou si l’ordinateur sort du mode Veille. •...
- Page 24 Utilisation du moniteur Réglage de l'angle de vision Réglage de l'angle d'inclinaison (Pied réglable) Inclinez le moniteur vers l’avant ou l’arrière jusqu’à l’angle de vue souhaité (15˚ à 70˚). Réglage de l’angle d’inclinaison (Pied) Inclinez le support du moniteur vers l’avant ou l’arrière jusqu’à l’angle de vue souhaité (-5˚ à 20˚). REMARQUE : Lors du réglage, tenez fermement le support avec une main tout en inclinant le moniteur vers l’avant ou l’arrière avec l’autre main.
- Page 25 Allumer et éteindre l'appareil 1. Branchez le cordon d'alimentation sur une prise de courant. 2. Appuyez sur l’alimentation pour allumer le moniteur. 3. Pour éteindre le moniteur, appuyez à nouveau sur l’alimentation. REMARQUE : L e moniteur continue à consommer du courant tant que le cordon d’alimentation est branché sur la prise de courant. Si le moniteur n'est pas utilisé pendant une longue période, veuillez débrancher le cordon d'alimentation de la prise de courant. Utilisation des touches du panneau de commandes Utilisez les touches du panneau de commandes pour activer les touches de raccourcis, naviguer dans le menu sur écran (OSD) et modifier les paramètres.
- Page 26 Réglez le niveau ou coupez le son. Audio) Color Adjust (Couleur Sélectionnez l’un des paramètres de couleur Réglage) prédéfinis. Affiche le mode de temporisation (entrée signal Information vidéo) provenant de la carte graphique de (Informations) l’ordinateur, le numéro de modèle LCD, le numéro de série et l’URL du site Web ViewSonic®.
- Page 27 Menu Description Manual Image Adjust Vous pouvez définir manuellement divers réglages (Réglage manuel de de qualité d’image. l’image) Setup Menu Règle les paramètres du menu de l’affichage à (Configuration) l’écran (OSD). Memory Recall (Rappel Permet de rétablir les réglages d’usine. de la mémoire)
- Page 28 Touches de raccourcis Lorsque le menu d'affichage à l'écran (OSD) est désactivé, vous pouvez accéder rapidement à des fonctions spéciales à l'aide des touches du panneau de commandes. Clé Description Maintenez les touches enfoncées pour verrouiller/déverrouiller le menu OSD. Lorsque le menu apparaît à l'écran, continuez d’appuyer sur les deux touches pendant 10 secondes pour verrouiller/déverrouiller le menu OSD. Si le menu OSD est verrouillé, le message ci-dessous apparaît à l'écran : Appuyez et maintenez les touches enfoncées pour verrouiller/ Power (Alimentation).
- Page 29 Clé Description Appuyez sur les touches pour basculer entre DDC/CI et DDC/2B REMARQUE : DDC/CI est le réglage par défaut. Appuyez sur la touche pour accéder au menu Contrast (Contraste). Appuyez sur la touche pour accéder au menu Color Adjust (Couleur Réglage).
- Page 30 Configuration des paramètres Opérations générales 1. Appuyez sur les touches 1 pour afficher le menu OSD (affichage à l'écran). A U T O I M A G E A D J U S T A S T / B R I G H T N E S S L E C T J U S T J U S T...
- Page 31 3. Appuyez sur les touches ‚ ou pour sélectionner l’option du menu souhaitée. Puis appuyez sur la touche 2 pour entrer dans le sous-menu. M A N U A L I M A G E A D J U S T E C O M O D E S T A N D A R D O P T I M I Z E C O N S E R V E...
- Page 32 Arborescence du menu à l’écran (OSD) Menu principal Sous-menu Option de menu Auto Image Adjust Contrast (-/+, 0~100) Contrast/Brightness Brightness (-/+, 0~100) Input Select DisplayPort HDMI Volume (-/+, 0~100) Mute Audio Adjust HDMI Audio Input Audio In sRGB Bluish Cool Native Warm (-/+, 0~100)
- Page 33 Menu principal Sous-menu Option de menu Horizontal Position (-/+, 0~100) H/V Position Vertical Position (-/+, 0~100) Horizontal Size (-/+, 0~100) Fine Tune (-/+, 0~100) Sharpness (-/+, 0~100) Dynamic Contrast Standard Response Time Advanced Manual Image Adjust Ultra Fast Aspect Ratio Full Screen Overscan Standard ECO Mode Optimize Conserve...
- Page 34 Menu principal Sous-menu Option de menu 0° OSD Pivot +90° -90° OSD Timeout (-/+, 5/15/30/60) Background Auto Power Off Setup Menu 30 Minutes 45 Minutes Sleep 60 Minutes 120 Minutes Power Indicator Boot Up Screen Single Point Touch Glove Touch Mode² Water Resistant Setup Menu Touch Screen¹...
- Page 35 • Supporte le rejet de la paume (25 mm x 25 mm). • Lorsqu'un stylo et un doigt touchent en même temps le TD2465, seulement le signal du stylo sera détecté. L'écriture manuscrite et l'écriture au stylo ne peuvent pas être utilisée en même temps.
- Page 36 Annexe Caractéristiques Élément Catégorie Caractéristiques a-Si, TFT LCD à matrice active Type 1920 x 1080 ; Pas de pixels 0,2745 (H)mm x 0,2745(V)mm ÉCRAN LCD Taille d’affichage 60,96 cm, 24” (23,6” visible) Surface de verre Type antireflet (Haze 25%), revêtement dureté (3H) RGB Analog (75 Ω) :24-82 kHz, f :50-75 Hz Signal d’entrée Synchro vidéo TMDS digital (100 Ω) HDMI: f...
- Page 37 Élément Catégorie Caractéristiques Recommandé 1920 x 1080 @ 60Hz • 1920 x 1080 @ 50, 60Hz • 1680 x 1050 @ 60Hz • 1600 x 1200 @ 60Hz • 1600 x 900 @ 60Hz • 1440 x 900 @ 60, 75Hz •...
- Page 38 549,8 x 325,9 x 49,4 mm physiques (Sans support) (21,6” x 12,8” x 1,9”) (L x H x P) Montage mural Dimensions 100 x 100 mm Caractéristiques Poids 5,69 kg (12,54 lbs) physiques Modes Marche 24W (Typique) d'économie Désactiver ≤ 0.3W d'énergie Ne configurez pas la carte graphique de votre ordinateur au-delà de ces modes de synchronisation. Vous risqueriez d’endommager irrémédiablement l’écran. Veuillez utiliser l'adaptateur secteur de ViewSonic® ou d’une source autorisée uniquement.
- Page 39 Auto Detect (Détection auto) Si la source d'entrée actuelle n'a aucun signal, le moniteur passe automatiquement à l'option d'entrée suivante. Sur certains modèles, cette fonction est désactivée par défaut. Black Stabilization (Stabilisation Noir) La Stabilisation Noir de ViewSonic procure une visibilité et des détails accrus en éclaircissant les scènes sombres. Blue Light Filter (Filtre lumière bleue) Règle le filtre qui bloque la lumière bleue à énergie élevée pour une expérience de visualisation plus confortable. Brightness (Luminosité) Règle les niveaux de noir de l'arrière-plan de l'image à l'écran.
- Page 40 Color Adjust (Couleur Réglage) Procure plusieurs modes de réglage de la couleur pour permettre de régler les paramètres de couleur afin de les adapter aux besoins de l’utilisateur. Color Format (Format couleur) Le moniteur peut détecter la plage de couleur du signal d'entrée automatiquement. Vous pouvez modifier manuellement les options de plage de couleur pour les adapter à la plage de couleur correcte si les couleurs ne s'affichent pas correctement. Espace de couleur Permet aux utilisateurs de choisir quelle échelle chromatique ils souhaitent utiliser pour la sortie couleur du moniteur (RVB, YUV).
- Page 41 60 Hz. Input Select (Entrée) Bascule entre les différentes options d'entrée disponibles pour le moniteur. Low Input Lag (Faible décalage d'entrée) ViewSonic® propose un faible décalage d'entrée, grâce à un réducteur de traitement du moniteur, qui réduit la latence du signal. Dans le sous-menu « Low Input Lag (Faible décalage d'entrée) », vous pouvez sélectionner la vitesse appropriée pour votre utilisation souhaitée parmi les options...
- Page 42 Manual Image Adjust (Réglage manuel de l’image (Réglage de I’image )) Affiche le menu « Réglage manuel de l’image (Réglage de I’image ) ». Vous pouvez définir manuellement divers réglages de qualité d’image. Rappel de la mémoire Repasse les réglages aux valeurs d’usine si l’écran fonctionne dans un mode de temporisation prédéfini en usine indiqué dans la section Caractéristiques de ce manuel. REMARQUE : • (Exception) Cette commande n’affecte pas les modifications effectuées au niveau du paramètre « Sélection langue » ou « Verrouillage alimentation ». • Le Rappel mémoire est la configuration par défaut en sortie d’usine. Le Rappel mémoire est le réglage qui permet au produit de bénéficier du label ENERGY STAR®. Toute modification de la configuration par défaut en sortie d’usine affectera la consommation énergétique et risque d’augmenter la consommation...
- Page 43 Sharpness (Netteté) Règle la qualité d'image du moniteur. ViewMode (Mode visualisation) La fonction unique Mode visualisation de ViewSonic comprend les préréglages « Game (Jeux) », « Movie (Film) », « Web », « Text (Texte) », « MAC » et « Mono ». Ces préréglages sont spécifiquement conçus pour procurer une expérience de visualisation optimisée pour différentes applications à l'écran. YUV Color Space (Espace de couleurs YUV) L’espace de couleurs YUV est utilisé pour le traitement des images et de...
- Page 44 Dépannage Cette section décrit certains problèmes courants que vous pouvez rencontrer lors de l’utilisation du moniteur. Problème ou question Solutions possibles Aucune électricité • Assurez-vous d'avoir allumé le moniteur en appuyant sur le bouton Alimentation. • Assurez-vous que le cordon d’alimentation est correctement et fermement raccordé au moniteur et à la prise électrique. • Branchez un autre appareil électrique sur la prise secteur afin de vérifier qu’elle délivre du courant.
- Page 45 Problème ou question Solutions possibles L’écran apparaît en • Assurez-vous que le « Filtre de lumière bleue » est jaune désactivé. Le menu OSD n’apparaît • Vérifiez que le menu OSD n’est pas verrouillé. Si oui, maintenez enfoncée les touches 3 et 5 pas à l’écran/les commandes OSD sont pendant 10 secondes.
- Page 46 • Manipulez le moniteur avec soin, car un moniteur de couleur plus sombre, s'il est éraflé, peut présenter des marques plus visibles qu'un moniteur de couleur plus claire. Nettoyage de l’écran • Essuyez l'écran avec un chiffon propre, doux et sans peluches. Cela permet d’enlever la poussière et les autres particules. • Si l’écran n’est toujours pas propre, nettoyez-le en appliquant une petite quantité de produit de nettoyage sans ammoniaque et sans alcool sur un chiffon propre, doux et non pelucheux; puis essuyez l’écran. Nettoyage du boîtier • Utilisez un chiffon doux et sec. • Si le boîtier n’est toujours pas propre, nettoyez-le en appliquant une petite quantité de produit de nettoyage sans ammoniaque et sans alcool, doux et non abrasif sur un chiffon propre, doux et non pelucheux; puis essuyez la surface. Clause de non-responsabilité • ViewSonic® ne recommande pas l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool pour le nettoyage de l’écran d’affichage ou du boîtier. Certains produits chimiques de nettoyage peuvent endommager l’écran et/ou le boîtier du moniteur. • ViewSonic® n’est pas tenu responsable des dommages résultants de l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool.
- Page 47 Informations relatives à la règlementation et aux services Informations de conformité Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages a ssociés sur l’appareil. Déclaration de conformité FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible et(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC.
- Page 48 Les informations suivantes sont uniquement pour les pays de l’UE : Le label de droite indique la conformité à la directive sur l’élimination des équipements électriques et électroniques 2012/19/UE (DEEE). Il indique l'obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d'utiliser les systèmes de retour et de collecte conformément à...
- Page 49 Mise au rebut en fin de vie du produit ViewSonic® respecte l’environnement et se consacre au travail et à la vie dans le respect de l’écologie. Merci de faire partie d’une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet de ViewSonic® pour en savoir plus.
- Page 50 Macintosh et Power Macintosh sont des marques commerciales déposées de Apple Inc. Microsoft, Windows et le logo Windows sont des marques commerciales déposées de Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic®, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques déposées de ViewSonic® Corporation. VESA est une marque déposée de Video Electronics Standards Association. DPMS, DisplayPort et DDC sont des marques déposées de VESA. Clause de non-responsabilité : ViewSonic® Corporation ne saurait être tenu responsable des erreurs ou omissions techniques ou éditoriales contenues dans le...
- Page 51 REMARQUE : Vous aurez besoin du numéro de série du produit. Pays/Région Site Internet Pays/Région Site Internet Asie Pacifique et Afrique Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Page 52 Garantie limitée Affichage ViewSonic® Ce que la garantie couvre : ViewSonic® garantit que ses produits sont exempts de défauts matériels et de fabrication, pendant la période de garantie. Si un produit présente un défaut matériel ou de fabrication pendant la période de garantie, ViewSonic® pourra, à sa seule discrétion, et comme unique recours pour vous, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces peuvent comporter des pièces ou des composants recyclés ou remis à neuf. L’appareil, les pièces ou les composants réparés ou remplacés seront couverts pendant la durée restante sur la garantie limitée initiale du client et la période...
- Page 53 • Les frais de dépose, d’installation et de configuration, y compris le montage mural du produit. Comment en bénéficier : • Pour toute information concernant les services sous garantie, veuillez contacter le service d’assistance client ViewSonic® (Veuillez consulter la page « Assistance client »). Vous devrez fournir le numéro de série de votre produit. • Pour bénéficier de la garantie, vous devrez fournir : (a) le reçu de vente daté original, (b) votre nom, (c) votre adresse, (d) une description du problème et (e) le numéro de série du produit.
- Page 54 état à l’autre. Certains états n’autorisent pas les limitations sur les garanties implicites et/ou n’autorisent pas l’exclusion des dommages indirects ou consécutifs, par conséquent les limitations et exclusions mentionnées ci-dessus peuvent ne pas s’appliquer à vous. Ventes hors des États-Unis et du Canada : Pour des informations et des services de garantie sur les produits ViewSonic® vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic® ou votre revendeur ViewSonic® local. La période de garantie de ce produit en Chine continentale (Hong Kong, Macao et Taïwan exclus) est soumise aux termes de la Carte de Garantie et de Maintenance. Pour les utilisateurs en Europe et en Russie, des informations détaillées sur la garantie proposée peuvent être trouvés sur : http://www.viewsonic.com/eu/ sous « Informations relatives à l’assistance / la garantie ».
