Ryobi RP4020 Manuel D'utilisation page 38

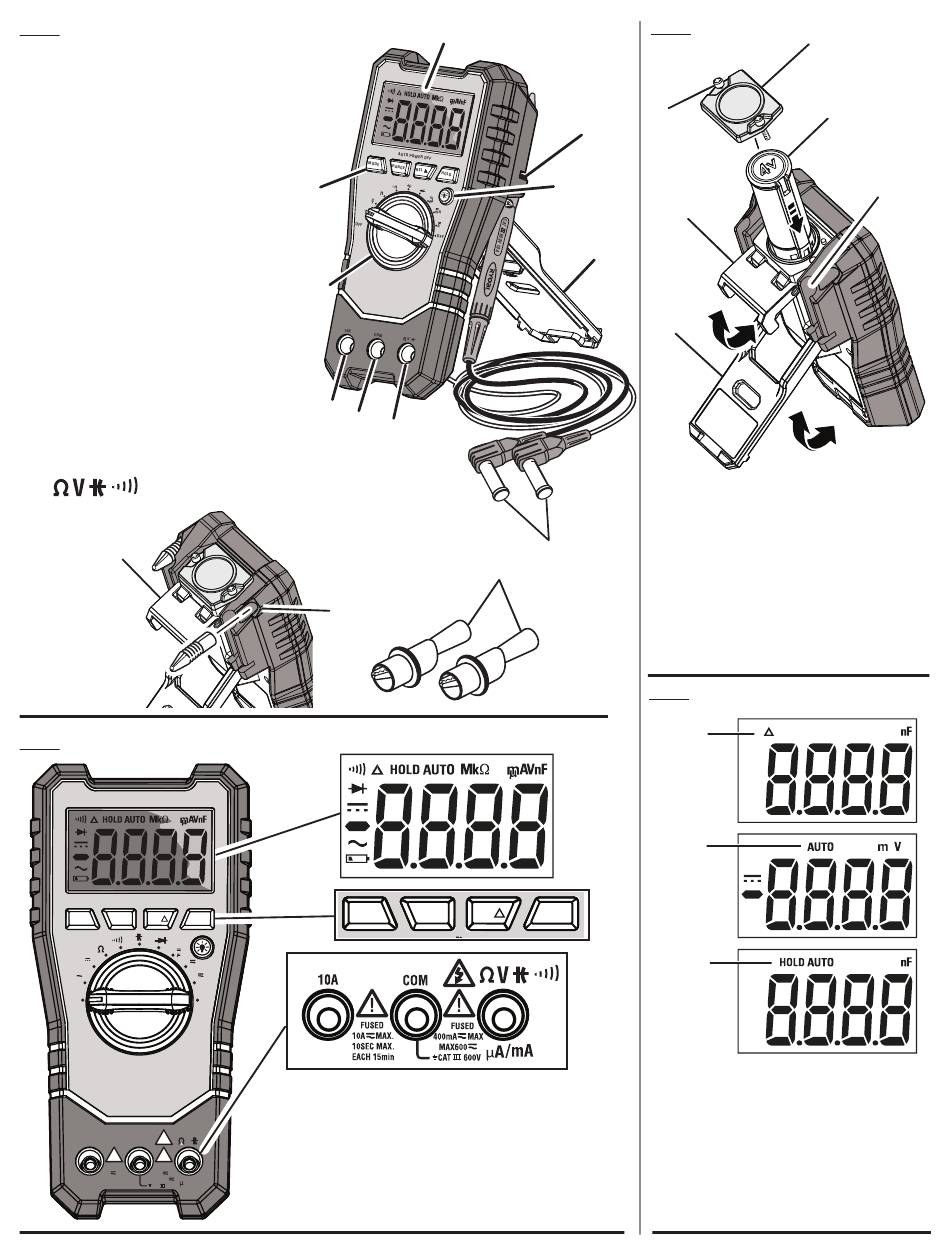

Fig. 1
A - Digital LCD display (écran acl numérique,
pantalla digital de cristal líquido)
B - Mode selection dial (cadran de sélection du
mode, disco de selección de modo)
C - Built-in probe storage (rangement intégré des
sondes, almacenamiento de sondas integrado)
D - Kick stand (béquille de support, soporte
protector)
E - Convenience hook (Crochet pratique,
gancho práctico)
F - Function buttons (boutons des fonctions,
botones de función)
G - 10A Jack (connecteur femelle de
10 A, enchufe de 10 A)
H - COM Jack (Connecteur femelle COM
(commun), enchufe de COM)
I - Alligator clips (pinces crocodile, pinzas
cocodrilo)
J - Backlight button [bouton « backlight »
(rétroéclairage), botón de luz de fondo]
K - Probe cover storage (rangement du couvercle
de la sonde, almacenamiento de las tapas de
las sondas)
L - Red and black leads (du fil rouge et le fil noir,
conductor de prueba rojo y conductor de
prueba negro)
M - μA/mA Jack
(Connecteur, enchufe)
E
Fig. 3
AUTO POWER OFF
MODE RANGE REL HOLD
A
V
mA
V
OFF
!
10A COM V
! !
FUSED
FUSED
10A MAX.
400mA MAX
10SEC MAX. A/mA
MAX600
EACH 15min
CAT 600V
F
B
G
H
K
A
B
MODE
C
A
V
OFF
V
OFF
A - Digital LCD display (écran ACL numérique, pantalla digital
de cristal líquido)
B - Function buttons: mode, range, rel, hold (boutons des
fonctions: mode, range, rel, hold, botones de función:
mode, range, rel, hold)
C - Plug-in jacks for test leads (prises de branchement des
fils d'essai, enchufes para los conductores de prueba)
10A
A
J
M
L
I
AUTO POWER OFF
RANGE REL
HOLD
A
mA
A
OFF
14
!
COM V
! !
Fig. 2
C
C
E
D
D
A - Battery pack (bloc-piles, paquete de
baterías)
B - Battery cover (couvercle du compartiment
des piles, tapa de las baterías)
C - Screws (vis, tornillos)
D - Kick stand (béquille de support, soporte
protector)
E - Convenience hook (crochet pratique,
gancho práctico)
F - Probe storage (rangement des sondes,
almacenamiento de sondas)
Fig. 4
A
B
C
A - RELATIVE mode indicator (indicateur le
mode « Relative », indicador el modo
relativo)
B - AUTORANGE MODE indicator (indicateur
le mode de plage automatique, indicador
el modo de rango automático)
C - DATA HOLD mode indicator (indicateur le
mode « Data Hold », indicador el modo
de retención de datos)
B
A
F
