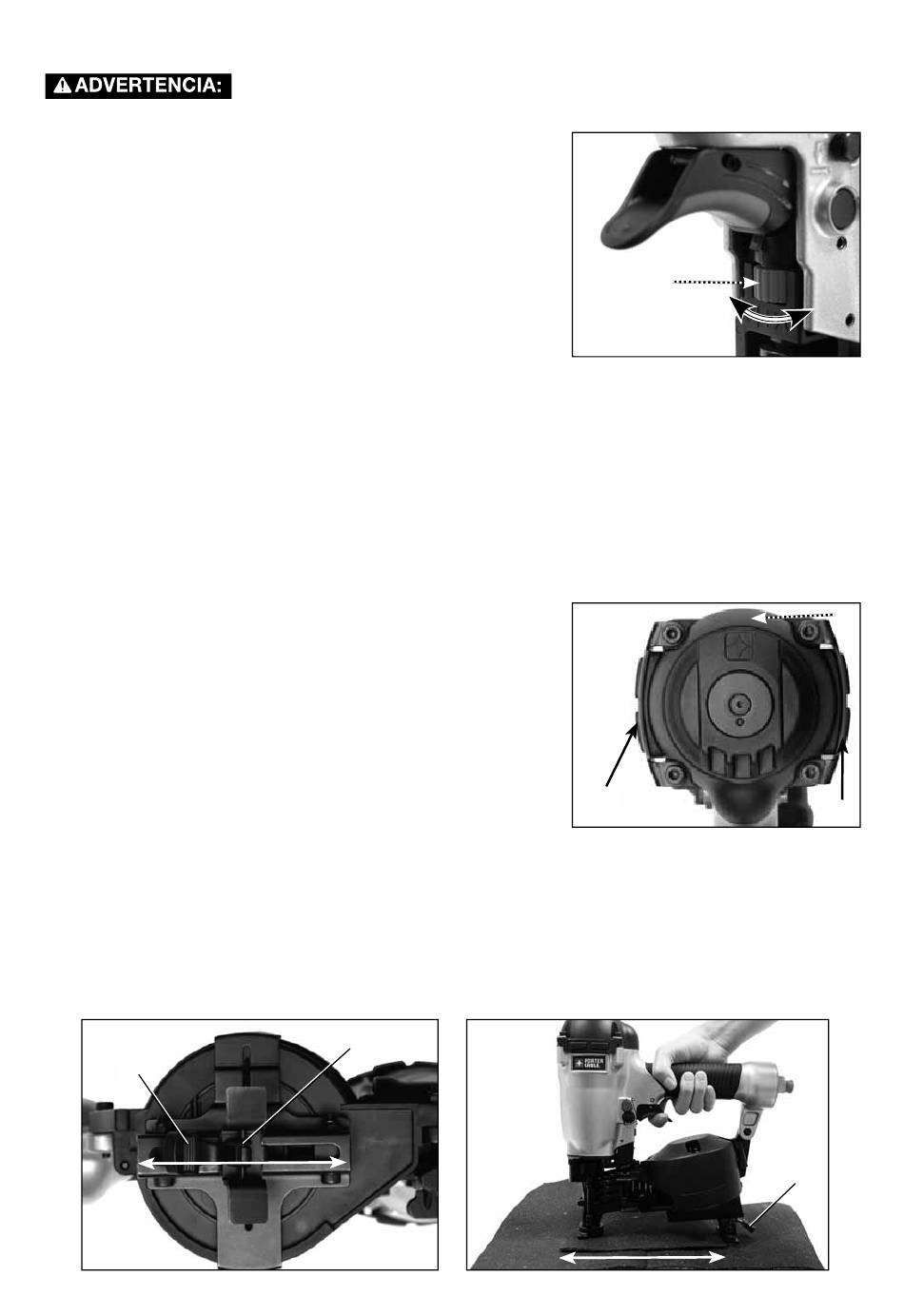

AJUSTe De lA pROFUnDIDAD (FIG. 9)
marcha accidental al tratar de ajustar la profundidad, SIEMPRE:
• Desconecte el suministro de aire y active la
traba del gatillo.
• Evite tocar el gatillo durante los ajustes.
La profundidad a la que se clava el elemento de fijación
puede regularse con el ajuste de profundidad que
está junto al gatillo de la herramienta.
de penetración se ajusta en fábrica a un valor
nominal. Realice un disparo de prueba y verifique
la profundidad. Si se desea un cambio:
1.
Para introducir una porción menor del clavo, gire
la rueda de configuración de la profundidad (G) a la derecha.
2.
Para introducir una porción más grande del clavo, gire la rueda de configuración de
la profundidad (G) a la izquierda.
La perilla de ajuste tiene topes cada 1/4 de vuelta. Pruebe otro sujetador y controle la
profundidad. Repita las veces que sea necesario para lograr los resultados deseados. La
presión de aire necesaria varía dependiendo del tamaño del sujetador y del tipo de material
que se desea sujetar. Experimente con el ajuste de presión de aire para determinar el
ajuste más bajo que cumple con la tarea que tiene que realizar. Usar una presión de aire
mayor a la necesaria puede causar un desgaste prematuro y/o daños a la herramienta.
DeFleCTOR De DIReCCIÓn Del eSCApe
Ajuste el deflector del escape direccional, (A) en la
Figura 10, de manera de orientar la ráfaga de aire del
escape lejos del operador. El deflector del escape
puede ajustarse en cualquier posición para orientar la
ráfaga del escape lejos del operador. Tome el deflector
y rótelo hasta la posición deseada para la aplicación
actual. nOTA: las almohadillas antideslizantes (N) ayudan
a evitar que la herramienta se deslice por el techo.
GUíA De GUIJARROS (FIG. 11, 12)
Ajuste de la guía de guijarros (O):
1.
Afloje la palanca de ajuste (P) y deslice la placa de bloqueo a la posición deseada.
2.
Ajuste la palanca firmemente.
La placa de bloqueo (O) puede usarse como ayuda para ubicar la teja que se desea
clavar a una distancia específica (Q) del borde frontal de la fila de tejas anterior (R),
como se muestra en la figura.
Fig. 11
O
Para reducir el riesgo de lesiones graves debidas a una puesta en
La profundidad
p
Fig. 9
Fig. 10
n
Fig. 12
R
q
44 - SP
G
G
O
A
n
