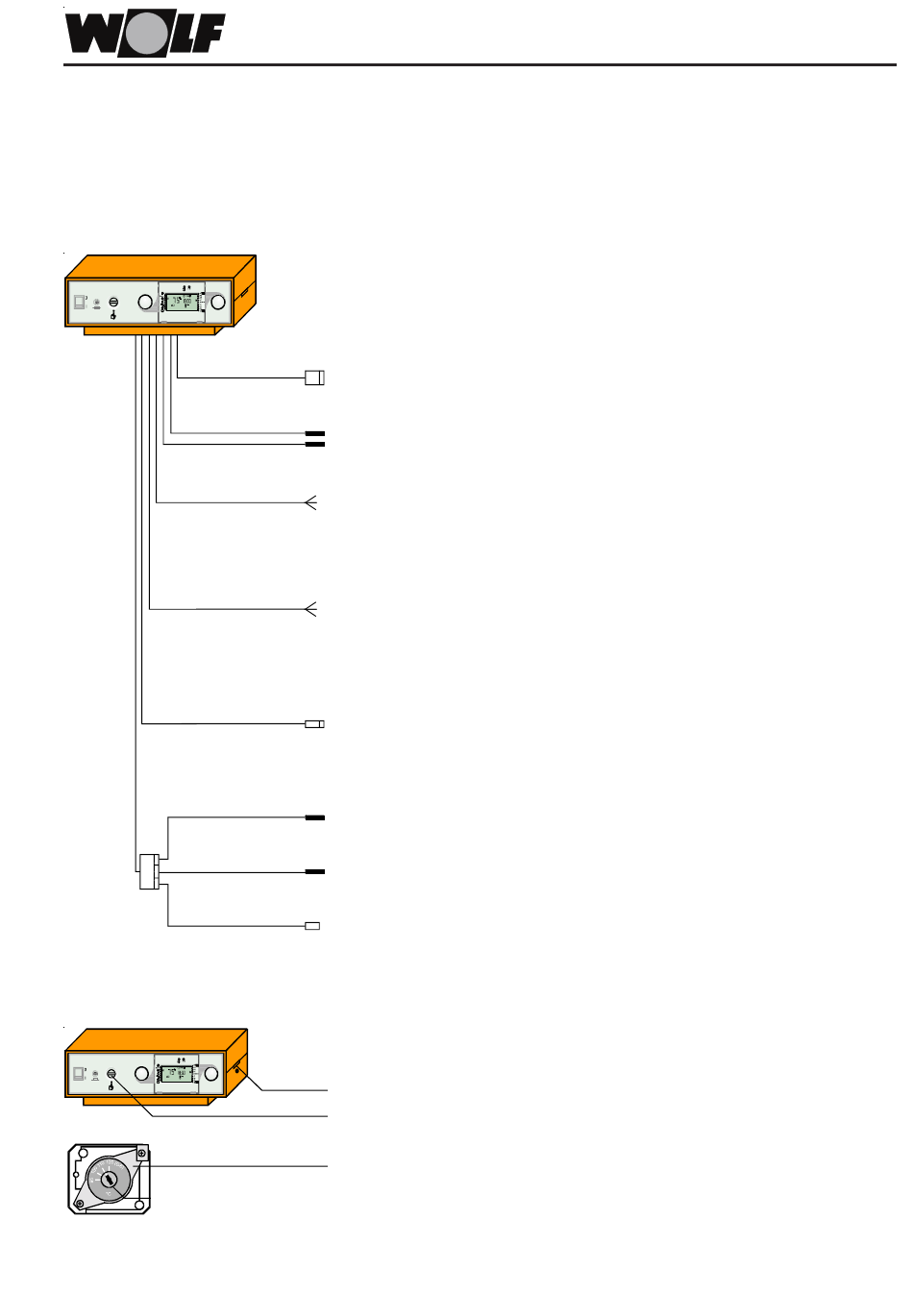

Montage
Câble d'alimentation
brûleur
Sondes de chaudière
Câble d'alimentation
secteur
Pompe de circuit
chaudière
Pompe de charge
Sonde de température
extérieure
Sonde de température
de ballon
Commande à distance
Réglage du limiteur de température
de sécurité (STB)
Montage
Lors du montage de la régulation, veiller à ne pas plier ou vriller les capillaires de
sondes.
Ne pas poser les fils pour sondes et commandes à distance externes avec les câbles
secteur.
Réaliser le câblage électrique conformément au schéma joint.
Protéger les raccords non utilisés contre l'attouchement et les ranger enroulés sous
l'habillage de la chaudière.
Le câblage électrique ne doit être effectué que par un électricien qualifié.
Régulation
Faire passer les câbles à travers la découpe dans le couvercle d'habillage, fixer le
boîtier de régulation sur le couvercle d'habillage avec les vis à tôle fournies
Câble d'alimentation brûleur
le passer à travers la découpe à l'avant de la chaudière.
Sondes de chaudière
les enfoncer dans un ordre quelconque dans le doigt de gant de la chaudière.
Câble d'alimentation secteur
le passer à travers la découpe dans le panneau arrière de la chaudière.
Câble de pompe de circuit chaudière
le passer à travers la découpe dans le panneau arrière de la chaudière
Câble de pompe de charge
le passer à travers la découpe dans le panneau arrière de la chaudière.
Sonde de température extérieure
la monter sur un mur nord ou nord-est, de 2 à 2,5 m au-dessus du sol.
Sonde de température de ballon (si présent)
l'enfoncer dans le doigt de gant du ballon.
Commande à distance (accessoire)
l'installer conformément aux instructions de montage.
Le limiteur de température de sécurité est réglé en usine à 110°C. Si nécessaire, le
régler à 100°C. Attention : le changement est définitif !
Mettre la régulation hors tension.
Enlever le couvercle avec un tournevis.
Sortir le panneau avant et le basculer vers l'avant.
Positionner la vis de réglage sur 100°C.
Le remontage s'effectue en sens inverse.
Attention : Si le limiteur de température de sécurité est ramené à 100°C, la température
maximale de chaudière (TK-max) ne doit pas être réglée au-dessus de 80°C.
5
