Manuel d'Instruction
Carte Adaptatrice de Connexion PCI Express (Riser Card) - Adaptateur
d'Emplacement Gauche x4 pour Serveurs 1U
PEX4RISER / PEX8RISER
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Contenu de l'Emballage
• 1x Riser Card
• 1x Manuel d'Instruction
Configuration Requise
• Ordinateur compatible PCI Express avec emplacement PCIe x4/
x8 disponible
• Boitier serveur 1U
Installation
ATTENTION ! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité
statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI
Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si
un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface
métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI
Express par ses bords et non pas par les connecteurs dorés.
1. Assurez-vous que votre système n'est pas alimenté, débranché que vous êtes mis à la terre.
2. Retirez le couvercle de votre système (reportez-vous à la documentation du système informatique, si nécessaire) de sorte à ce que les
emplacements d'extension PCI Express de la carte mère soient accessibles.
3. Alignez le connecteur PCI Express de la carte adaptatrice de connexion (riser card) avec un emplacement PCI Express disponible.
4. Sans forcer, insérez la carte dans l'emplacement vide, en vous assurant qu'elle soit fermement connectée. Fixez la carte sur le support
de montage de la carte adaptatrice de connexion sur le boitier de l'ordinateur (reportez-vous à la documentation du système
informatique, si nécessaire).
5. Installez la carte PCI Express voulue dans l'emplacement PCIe de la carte adaptatrice de connexion et fixez-la solidement au boitier de
l'ordinateur (reportez-vous à la documentation du système informatique, si nécessaire).
6. Replacez et fixez le couvercle de l'ordinateur.
Pour les informations les plus récentes, veuillez visiter www.startech.com

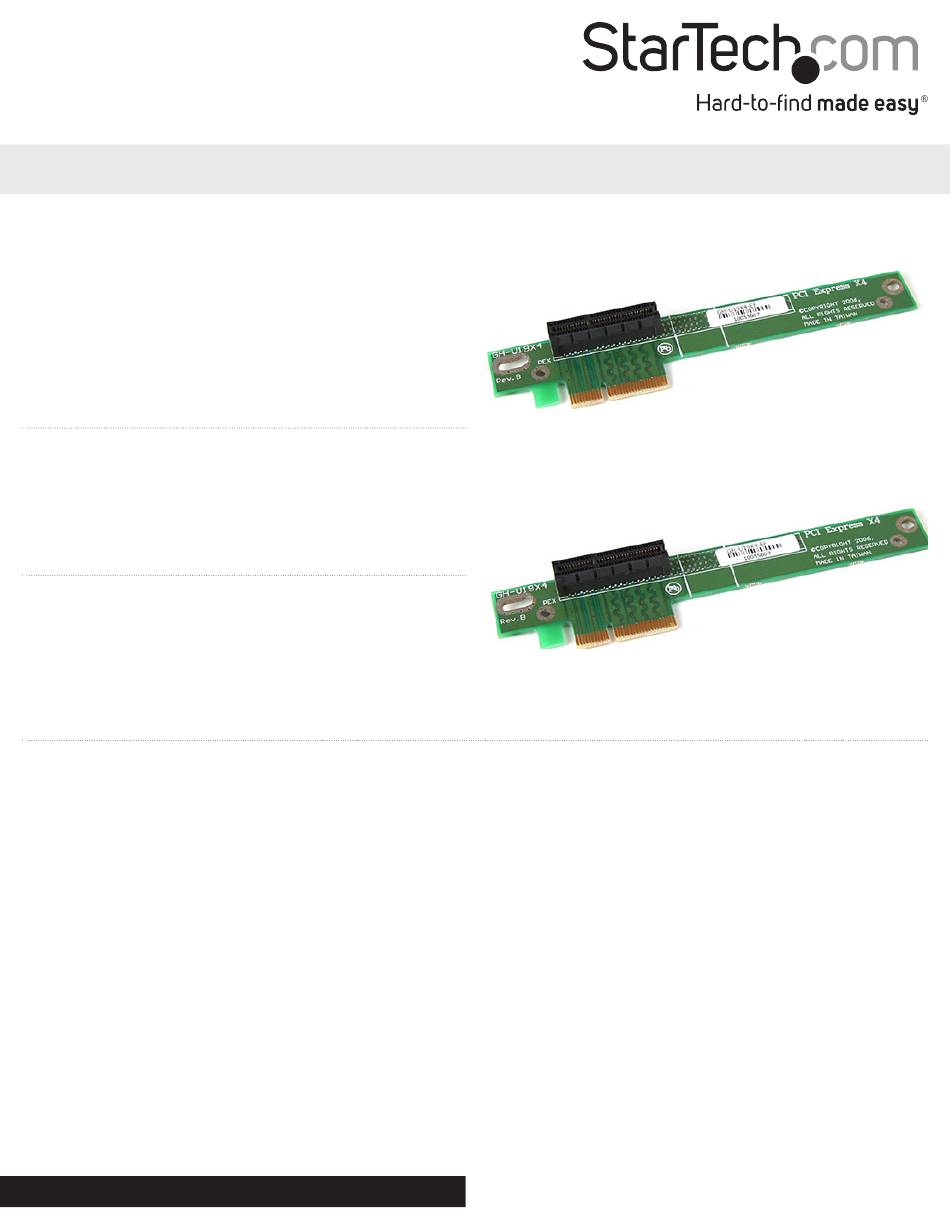

PEX4RISER
PEX8RISER
*Le produit actuel peut varier de la photos
*Le produit actuel peut varier des photos
Révision du Manuel: 07/04/2012
