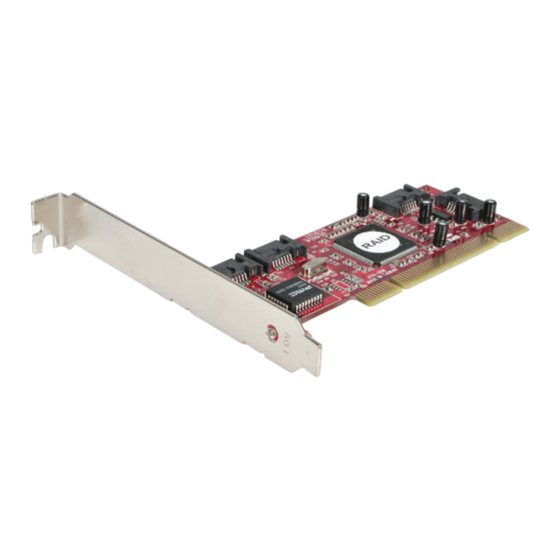

Contrôleur Serial ATA RAID
PCISATA4R1
*Le produit actuel peut varier de la photos
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Révision du Manuel: 06/13/2011
Publicité
Table des Matières
Manuels Connexes pour StarTech PCISATA4R1
Sommaire des Matières pour StarTech PCISATA4R1
- Page 1 FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Pour les informations les plus récentes, veuillez visiter www.startech.com Révision du Manuel: 06/13/2011...
-
Page 2: Déclaration De Conformité Fcc
Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la... -
Page 3: Table Des Matières
Table des Matières Introduction ....................1 Contenu de l’Emballage ......................... 1 Configuration Requise..........................1 Installation ....................2 Installation du Matériel ........................... 2 Installation du Logiciel ..........................2 Vérification de l’installation ........................3 Accéder à l’utilitaire RAID ..............3 Configuration d’une Rangée ......................... 5 Vue d’ensemble SATARaid GUI ...................... -
Page 4: Introduction
Introduction Nous vous remercions d’avoir acheté une carte contrôleur Serial ATA RAID StarTech.com. Ce produit vous permet de sauvegarder vos données en utilisant plusieurs disques durs SATA. Avec une prise en charge des niveaux RAID 0, 1, 0+1, 5 et des caractéristiques JBOD, vous pouvez apprécier une vaste flexibilité... -
Page 5: Installation
être gravement endommagées par l’électricité statique. Assurez vous que vous êtes déchargé d’électricité statique avant de toucher au châssis de l’ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l’installation de toute composante informatique. -
Page 6: Vérification De L'installation
Accéder à l’utilitaire RAID La carte adaptateur PCISATA4R1 est fournie avec un utilitaire de configuration intégré de niveau BIOS qui vous permet de configurer l’installation RAID, reconstruire une rangée dans l’éventualité d’un échec, et de résoudre les conflits des rangées que vous avez installés. - Page 7 Help Window / Main Menu / Fenêtre Aide Menu Principal Physical Drive / Logical Drive / Lecteur Physique Lecteur Logique L’option Main Menu / Menu Principal vous permet d’effectuer diverses tâches se rapportant à la configuration et à la maintenance de votre RAID. Vous pouvez naviguer à...
-
Page 8: Configuration D'une Rangée
IMPORTANT: Si vous souhaitez que votre ordinateur démarre à partir du RAID, vous devez configurer le BIOS de votre ordinateur pour utiliser les disques connectés à l’adaptateur PCISATA4R1 dans la séquence de démarrage. Dépendamment des options disponibles, vous devez régler la séquence de démarrage à RAID ou SCSI pour utiliser le RAID comme disque de démarrage, particulièrement si vous avez des disques durs... - Page 9 RAID1: Aussi appelé ‘’Miroir’’ où un disque a une copie exacte des données sur un autre disque. Nombre minimum de disques: 2 (par rangée) Nombre maximum de disques: 2 (par rangée) Tolérance aux pannes: Excellente; redondance complète Performance: Bonne; quelques réductions aux performances d’écriture. Autres considérations: 50% de réduction dans l’espace utilisable étant donné...
- Page 10 Veuillez noter: Si vous souhaitez utiliser l’option RAID 1+S (“disque de secours”), vous devez d’abord configurer une rangée RAID1. Décider quelle solution RAID à implémenter à d’importantes implications sur les performances de votre système et la sauvegarde de vos données. Ceci est un guide général seulement, vous devez faire vos propres recherches sur internet ou consulter un professionnel de système informatique pour plus d’assistance en ce qui concerne la solution qui correspond le mieux à...
- Page 11 Résolution de Conflits Lorsqu’un ensemble RAID est créé, les métadonnées inscrites sur le disque incluent les informations de connexion du disque et le canal de l’adaptateur hôte sur lequel le disque est connecté. Si après l’échec d’un disque, le disque de remplacement faisait partie d’un autre ensemble RAID ou était utilisé...
-
Page 12: Vue D'ensemble Sataraid Gui
Formatage de bas niveau La sélection Low Level Format / Formatage de Bas Niveau du menu permet une suppression complète des données sur le disque dur. Ce n’est pas une action qui doit être effectuée, étant donné que le formatage du disque sous Windows est suffisant pour préparer le disque à... - Page 13 Fenêtre Composantes et Information La fenêtre Composantes / Devices identifie l’ordinateur qui fonctionne avec SATARaid, des adaptateurs hôtes SATA, des composantes SATA et des ensembles RAID configurés. En sélectionnant chacune des composantes dans l’arborescence de configuration, les données uniques cette composante seront affichées dans la fenêtre Information. Sélectionner un canal de composante spécifique affichera l’information du canal.
-
Page 14: Visionneur Évènements Et Fenêtre Évènements
Visionneur Évènements et Fenêtre Évènements Le Visionneur Évènements et la Fenêtre Évènements affiche les évènements reliés aux composantes SATA lorsque le SATARaid fonctionne. La sélection de catégories dans la fenêtre Event Viewer / Visionneur Évènements applique un filtre à la fenêtre Évènements de façon à... -
Page 15: Configuration Sataraid
Configuration SATARaid L’option de configuration SATARaid inclut une personnalisation des réglages pour la Notification d’Évènements, la Notification de Courriels, le Fichier Journal, l’Audio, et les messages Contextuels. Le premier onglet affiché lorsque la configuration SATARaid est ouverte est celui de la configuration du Tableau d’Évènements, Ce réglage détermine quels évènements seront affichés dans le Tableau d’Évènements. - Page 16 L’onglet SMTP permet au nom du serveur d’être réglé à toutes les fonctions reliées au courriel SATARaid. Cela inclut l’envoi des fichiers de configuration et la notification automatique. Cette entrée doit comprendre le nom complet du serveur et du domaine du sommet, par exemple mail.mycompany.com ou smtp.mymailserver.com.
- Page 17 Le fichier journal est utilisé pour stocker l’information d’évènement provenant des Disques Sillicon Image RAID. Le fichier journal est un fichier texte qui peut être visualisé avec tout visualiseur de texte (tel que Bloc-notes) ou avec la page Event Property / Propriété...
-
Page 18: Spécifications
Spécifications PCI rev 2.2 (32-bit, 33MHz) Interface de Bus SATA specification 1.0 Chipset ID Silicon Image SiI3114 Connecteurs 4 x SATA 7-pin male LEDs JBOD (non-RAID), RAID 0, RAID 1, RAID 0+1, Modes RAID RAID 1+S Taux Maximum de Transfert SATA 1.0: 150Mbps de Données LBA Support... -
Page 19: Support Technique
Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié... - Page 20 StarTech.com a développé depuis 1985 des solutions faciles, fournissant des solutions de haute qualité à une diversité de clients TI et A/V qui englobe de nombreux canaux, y compris le gouvernement, l’éducation et les installations industrielles pour n’en nommer que quelques-uns. Nous offrons un choix inégalé de pièces d’ordinateur, de câbles, de produits A/V, des solutions de gestion de serveur...
